这里介绍的是一台超再生式电视伴音接收机。线路简单、制做容易、灵敏度较高，在距电视台15公里以内可以满意的收听电视伴音。全机装在一个肥皂盒内，可直接用高阻耳塞机或舌簧扬声器收听，也可附加在半导体或电子管收音机上，利用收音机的低频放大部分，将声音放大。
一、电路简介
电路如图①所示。超再生接收机，是将电视台伴音调频信号转换成调幅信号，同时对调幅信号进行包络检波得到低频信号。因低频信号比较微弱，又加了一级（由BG\(_{2}\) 等组成的）低频放大级，将低频信号再放大。
电路中L\(_{1}\)C1同反馈电容C\(_{2}\)及BG1管的C\(_{入}\)（为晶体管基-射极间的分布电容大约20微微法）构成电容三点式振荡电路，同时L1C\(_{1}\)回路又为调频信号输入回路。L2为超高频扼流圈。阻止超高频振荡信号通过，允许较低频率的信号通过。在R\(_{2}\)C5上产生一个控制电压，使电路按控制电压的变化，交替地处于自激和停振两种状态。改变R\(_{2}\)C5的数值可以改变控制电压的频率，一般其频率应选在几百千赫左右。
这里BG\(_{1}\)为3DG6型硅管，放大倍数在30－100倍之间选取，如果所要接收的电视伴音频率较高，可以选取特征频率f\(_{T}\)大的晶体管。低频放大管BG2为3AX71型锗管。用其它低频管也可以，放大倍数要大于20，穿透电流最好小一些。本机耗电较少，采用小型6伏集层电池，约可使用半年。
二、元件制做与组装
北京电视台为第二频道。L\(_{1}\)用直径为1—2毫米裸铜线，间绕6圈（上海台为第五频道，绕4圈，其它台略增减），线圈间距5毫米，绕成脱胎式（空心式），线圈直径为10—15毫米，方法是：用一根直径为10－12毫米的铁棍（木棍也可以），将一头固定住（如夹在钳子上），取一尺多长直径为1－2毫米裸铜线，在铁棍上平绕6圈，取下后拉开使线圈间距离为5毫米。L2用直径为0.1毫米单股纱包线，在一只大于100千欧的1／4瓦或1／8瓦的电阻上绕50－80圈。

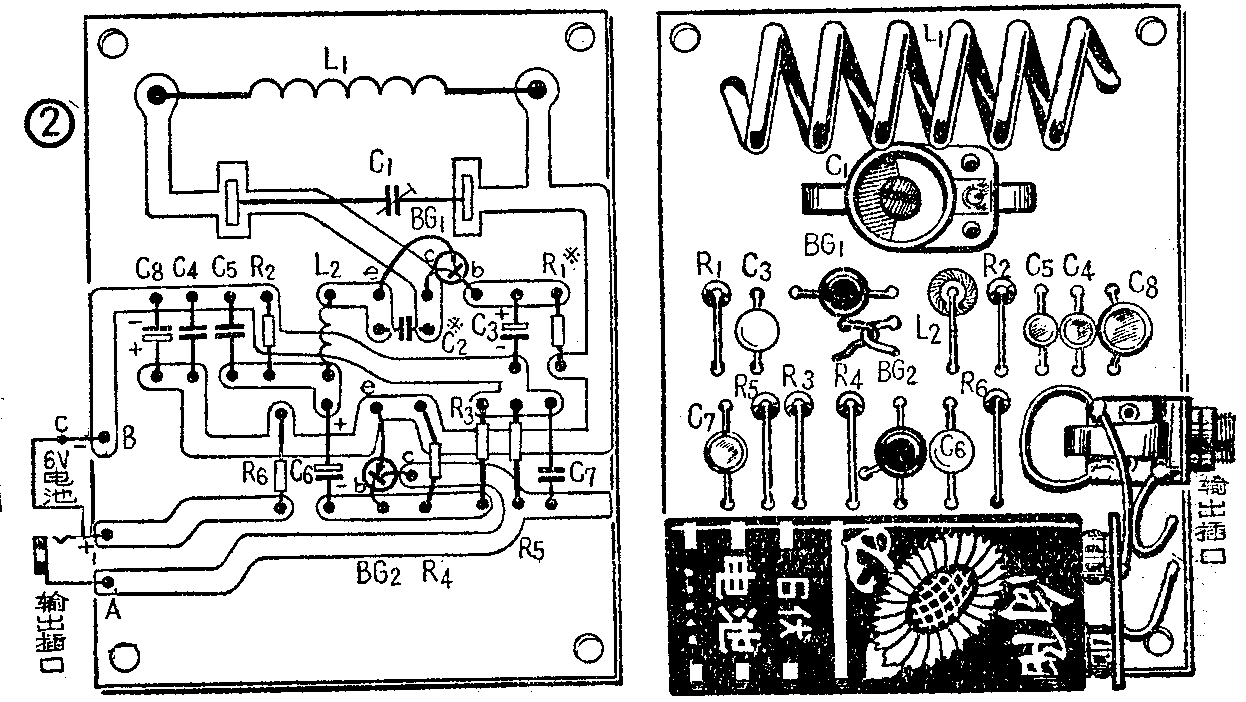

全机装在一块78×58平方毫米的印刷线路板上，元件安装及布线如图②所示。C\(_{1}\)最好用瓷介微调电容，安装时要将动片接于地端（电源正端），以减少在调节C1时的人体感应。手头如有绝缘板（最好是玻璃纤维的），可以自制一只无感应绝缘改锥，在调节C\(_{1}\)时使用。

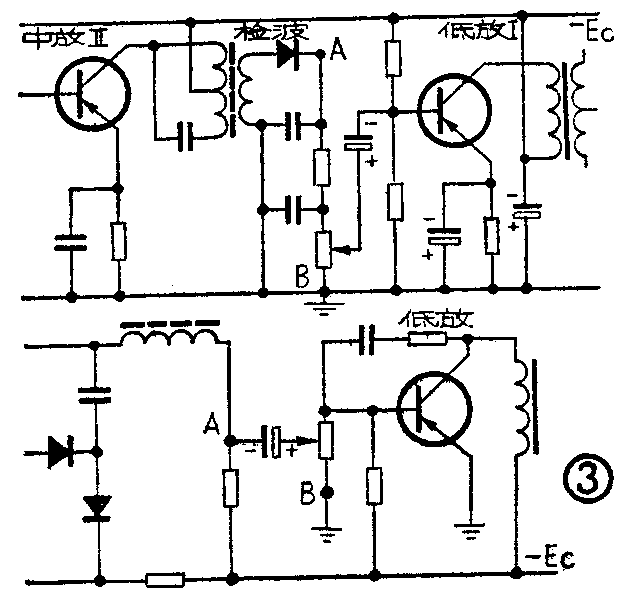

装好后，最好将它接在半导体或电子管收音机上调整，这样很方便。如果接在半导体收音机上，接法如图③所示，将图①中A、B串接一只电容器后与图③的A、B两点相接，不需断开收音机电路。在电子管收音机上的接法更简单，把AB两点接在收音机的拾音插口上就可以了。但应注意，B点是接在收音机底板上的（收音机“地线”），如果底板上代电，在调整和收听时一定要防止触电。本机电源开关和输出插口装在一起，是用一只耳塞机插座改制的，当耳塞机插头插入后，B、C两点才接触上。这样在不收听时，只需将耳塞机插头拔下电源就切断了。
三、调整与故障排除
电路中需要调整的是R\(_{1}\)、C1和C\(_{2}\)，R1是BG\(_{1}\)的偏流电阻，大约在几百千欧左右，可以用一只几百千欧或1兆欧的电位器，串一支30千欧的保护电阻接于R1处调整，此时还应旋动C\(_{1}\)，使电路起振。电路起振时，可以从扬声器中听到“沙沙”的流水声。电路起振后，在电视台广播时调整，旋动C1如果收不到伴音，还需调整C\(_{2}\)的容量，C2一般是几个微微法，如果没有适当规格的电容调换，可以用两根25毫米长的单股塑料线绞合在一起代替。在调整此电容时，如果听到刺耳的尖叫声，应减小C\(_{2}\)的容量（即把绞合的线拆开一些）。C1C\(_{2}\)需同时调整，使尖叫声消失，伴音最大。在收到伴音后再次细心调整一下R1，使音质最佳、声音最大，噪声最小（指流水声）。最后拆去电位器，测出数值，换上同数值的电阻。在正常工作情况下，整机电流为0.8－1毫安。
调整中常见的故障有下列几种，这里提出一些检查和排除的方法，供参考。
1．无声：①线路安装有误。应认真检查元件数据、电解电容和晶体管的极性。②电路没有起振。可以用电压表测BG\(_{1}\)发射极电压，一般应为正0.4伏左右，用手指触L1时此电压应有变化，否则就没有起振，应重新调整C\(_{1}\)、R1、C\(_{2}\)或更换晶体管BG1。
2．噪声大：①尖叫声。上面已讲过，应减小C\(_{2}\)的容量，必要时可拆下C2试一试。②流水声。当电视台未广播时，流水声大是正常的。但有伴音时，如果“沙沙”声还很大则不正常，可能是微调电容C\(_{1}\)没有调准，用非金属改锥轻轻旋动C1，使流水声变小。也可能是超高频扼流圈的圈数不对，可以增加圈数试试。或电容器C\(_{5}\)容量不合适，可以增减C5的容量试试。由于超再生电路本身固有的弊病，要完全消除流水声是不可能的，如果调整的好，流水声只占伴音的5％以下。
3．音质不好，有时失真：①接收机输出与收音机输入阻抗不匹配，可以调整R\(_{5}\)的阻值，加大C7 容量。②低放管BG\(_{2}\)偏流过大，可调整R3的阻值。（胡少英）
