（沈长生）两管半导体收音机是用扬声器放音的最简单的收音机，适合无线电初学者进行实验和制作。只要装置合理，一般都可以取得比较好的效果。
下面介绍一种比较典型的两管半导体收音机的装置方法。
电路原理

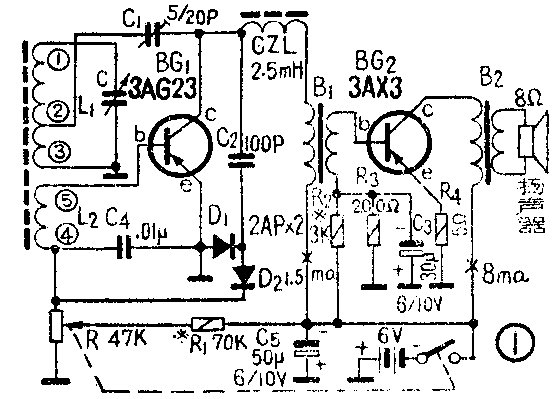

本机采用的是用变压器作组间耦合的来复再生式电路。电路如图1。
广播电台的信号经磁性天线感应进来后，由初级线圈L\(_{1}\)和可变电容器C组成的调谐回路选出所要收听的电台信号，此信号经次级线圈L2耦合到高频三极管BG\(_{1}\)基极进行高频放大。放大后的高频信号由BG1的集电极输出，大部分经C\(_{2}\)耦合到二极管D1和D\(_{2}\)进行倍压检波。检波后的低频（音频）信号由音量控制电位器R上取出, 再经过L2送到BG\(_{1}\)基极进行低频放大。这种由一只三极管担任高放和低放两次放大的电路叫做来复式电路。放大后的高频信号有一小部分通过半可变电容C1（一般叫再生电容）正反馈到调谐回路，加强了输入信号的强度，这种作用叫做再生。
被三极管BG\(_{1}\)来复放大后的低频信号通过高频扼流圈GZL（简称高扼圈）由输入变压器B1耦合到低频三极管BG\(_{2}\)进行低频功率放大，放大后的低频信号由输出变压器B2推动扬声器发出声音。
C\(_{4}\)是高频旁路电容器，它对高频电流的阻抗很小，能使线圈L2上的高频信号顺利地加到三极管BG\(_{1}\)的基极和发射极之间，进行放大。同时又能将检波后的残余高频成分滤除掉。高扼圈GZL用来阻止高频电流通过，低频信号则畅通无阻。R1为三极管BG\(_{1}\)的偏流电阻，调节电位器R能相对地控制BG1偏流的大小，起到控制音量的作用。R\(_{2}\)为三极管BG2的偏流电阻，R\(_{3}\)和R4是用来稳定BG\(_{2}\)的工作点的。C3是低频信号旁路电容。C\(_{5}\)为电池两端的并联电容，它对低频信号的阻抗很小，在电池用旧内阻增大时，可减小电池内阻的影响，避免级间通过电池内阻的耦合产生寄生振荡，使收音机能正常工作。
元件选择及安排

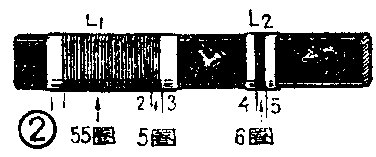

考虑到装置的方便，本机全部元件装在一个40×80×130毫米的塑料盒内（市场上最常见的一种收音机外壳，俗称65盒）。使用五号电池四节。磁性天线用长100毫米的扁磁棒。线圈用5～7股丝漆包线绕制，数据如图2，两个线圈绕线方向应一致，并按所示线端标号接线，否则再生将不起作用。可变电容器最大电容量为260P，用空气介质的效果较好，其它类型的也可以用。输入变压器用3:1的，输出变压器次级阻抗要与扬声器音圈阻抗相配合。电阻可用1/4瓦，C\(_{3}\)和C5为电解电容器，可用耐压6伏或10伏的。电解电容器分正、负极，长的引线为正极，接线时正负极不能接错。C\(_{2}\)可选用聚苯乙烯薄膜或瓷介电容器。R为小型带开关电位器。其他元件和数值图1中已注明，高频管和低频管用其他型号的也可以。

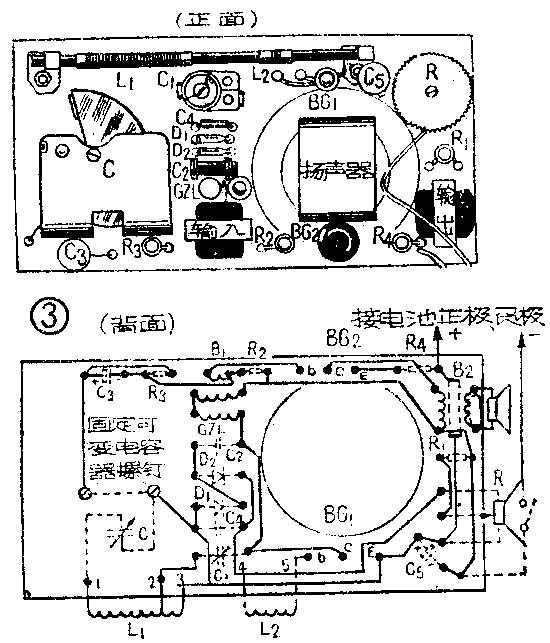

全部元件焊接在铆钉胶木底板上，底板尺寸为63×128毫米。如果元件安排合理，全部电路的焊接完全可以采用裸铜线焊成仿印刷电路，既美观又牢靠。元件在底板上的安排和接线方法可参阅图3。
调试
全机焊完以后应反复核对电路是否有错接和漏接的地方，如果接线无误，就可以进行调试。

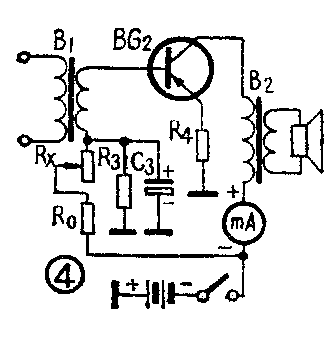

首先调整两只三极管的偏流。可先调整低放级，调整的方法如图4。把焊R\(_{2}\)的地方先暂时用一只10K电位器Rx（电位器用中间和旁边的任一头）再串联一个1K电阻R\(_{0}\)代替，在BG2集电极电路中串接一个满刻度为20毫安的电流表（电流表负表笔应接电池负极），先将R\(_{x}\)调在阻值最大位置。接通电源，调整Rx使电流表指示逐渐增大，在8毫安左右停下来。关断电源，把R\(_{x}\)和R0从焊接点上焊下来，测一下R\(_{x}\)和R0的串联总阻值，即为低源管偏流电阻R\(_{2}\)应采用的数值。在R2处焊上一个与此阻值相同的电阻即可。
然后再调整高频三极管的偏流，此时应把再生电容器C\(_{1}\)旋到最小或断开，把可变电容器C调到无电台处（全部旋进或旋出），把音量控制电位器旋到最上端，即音量最大位置。按调整低频管的方法，用一只100K的电位器串一只10K电阻来代替R1，在BG\(_{1}\)集电极电路中（即图1中画×处）串入电流表，调整电位器使BG1集电极电流为1.5毫安左右。然后测出电位器和串联电阻的总阻值，换上一个固定电阻即可。
如果没有电流表，也可用下列办法进行调整。第一种方法：把低频管的偏流电阻R\(_{2}\)先暂时焊上一个3K的电阻，因低频三极管的偏流电阻变化范围较大，一般接上一只几千欧的电阻总是可以工作的。然后调整高频管的偏流，用一只100K的电位器串接一只10K电阻代替R1，此时再生电容调到最小，音量控制电位器放在最大位置，可变电容放在有电台的位置（大概旋出45°左右），缓缓转动电位器，当听到一点声音后，即可把可变电容调整到某一电台的位置上，再反复调整电位器使声音最大。当高频管调好后，再反过来调低频管的偏流，使听到的声音最大而又不失真为止。此时两只三极管的偏流电阻阻值就可以确定了。第二种办法：先调整高频管的偏流电阻，但需要用一只高阻耳机并联在输入变压器B\(_{1}\)初级两端，用从耳机听声音的办法把高频管偏流调好。然后焊下耳机，再调低频管的偏流电阻，到声音最好为止。
偏流电阻调好后，转动可变电容器就可以收到本地电台的广播了。最后再调整再生的强弱。调再生的方法是将可变电容器旋出，在高频端收一个电台（如北京的外语广播台1480千周），调整再生电容使广播声增大，直到将要产生叫声而未啸叫的时候，就是再生的最佳状态。

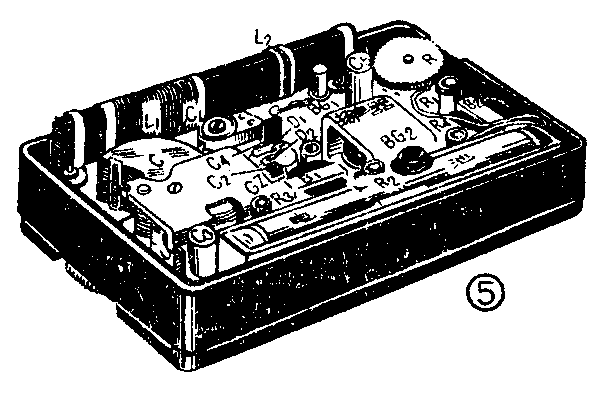

调整完毕后，装上机壳，一部两管半导体收音机就全部装置好了。装好后的实体图如图5。
