我们制作了一台“导线测断仪”，它能在很短的时间内准确无误地测出导线或一些橡皮电缆的断伤处，而且线路简单、成本很低、便于自制、携带方便。它在工厂、农村和实验室内都可使用。
线路原理

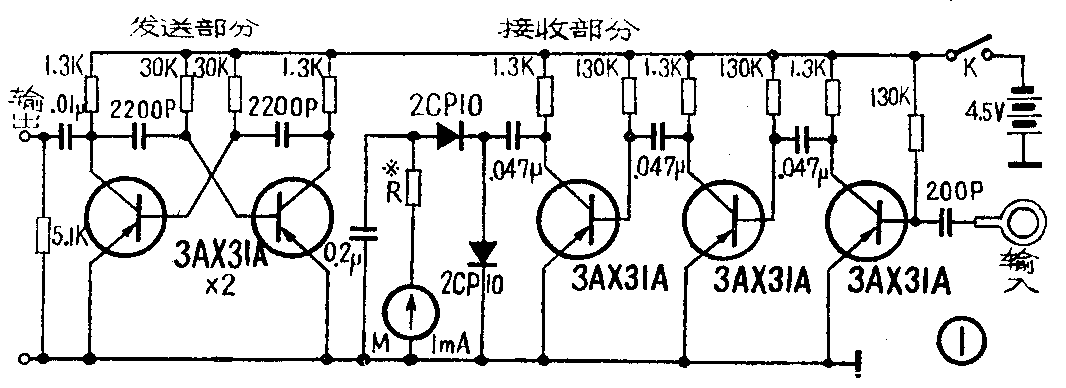

本仪器分发送和接收两部分。线路原理见图1。发送部分发出脉冲信号，由输出接线柱送至被测导线，再靠被测导线和测试环间的电容将信号耦合到接收部分，接收部分将信号放大后指示出来。如果导线中断，则信号也中断，信号不能送至测试环，接收部分收不到信号，电表指示就急剧减小。
发送部分是一个简单的自激多谐振荡器（用RC文氏电桥或移相振荡器也可），多谐振荡器发出周期方波经微分后送至输出接线柱。
接收部分是普通的阻容耦合放大器，将测试环收到的信号放大到足够大，整流后送给微安表（或毫安表）指示出来。我们搞了三级放大。根据具体情况，放大器级数可以增减。级间耦合电容不宜过大，以尽量减少干扰。作为显示用的电表可用耳机代替，这时应将两个整流管2CP10和0.2微法电容器去掉，用声音鉴别断点。这样成本和体积都能减小。耳机应选用800欧姆以上的，不能用8欧姆的。
本机电源采用四号或五号电池三节，整机电流消耗9毫安左右。
安装和使用
机箱为木制或铁制。用木制机箱时，箱内壁最好包一层铜皮作为屏蔽，铜皮和电源正极相连。测试环的厚度为2mm到5mm，直径30mm到50mm，高度10mm，可以用铜管制作，再焊上一个铜柄。铜柄上钻洞以便能在使用对固定于输入接线柱上。

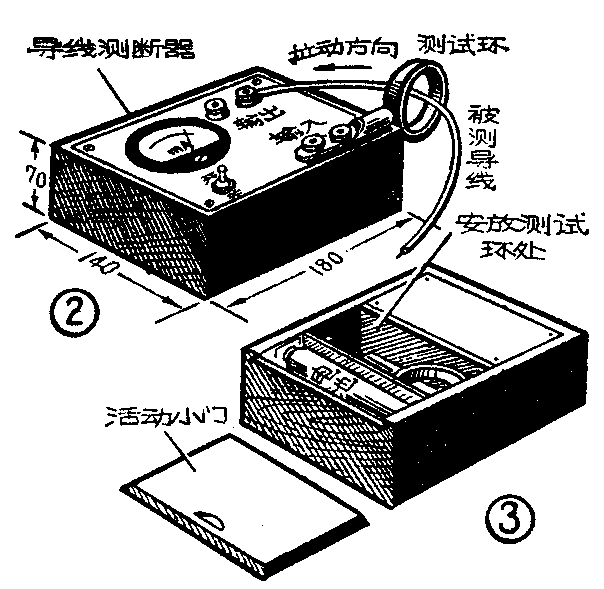

本仪器的面板如图2所示。面板上设置一个表头、一个电源开关、一组信号输出接线柱，一组固定测试环用的输入接线柱。仪器背面有一个活动小门，测试环和三节电池均放在里面（图3）。使用时，将测试环从活动小门中取出，固定于输入接线柱上；将被测导线（或橡皮电缆）的一端穿过测试环后固定于输出接线柱上。开启电源，此时电表有一较大指示。拉动导线（或橡皮电缆），使其逐步通过测试环，如电表指示明显下降且不回升，则此时通过测试环的部位就是断伤处。
在测试多心电缆或多股绝缘导线时，应当一股一股单独测试。其余暂时不测的那几股导线的一端，应全部连在接地接线柱上，测完一股再测另一股。由于电缆中导线绞合在一起，拉动过程中导线在测试环中位置可能有变化，因此电表指示可能会在较小范围内摆动。但到断点后，表头指示会明显减小，再也不会有指示增加现象，断点即可准确测出。
本仪器对铅包电缆和屏蔽电缆断线不适用。（金田）
