（上海人民无线电厂）上海人民无线电厂（原玩具十四厂）职工，以自力更生、艰苦奋斗的革命精神，制成了“星火”71型—9晶体管电视、收音两用接收机。它有十二个频道，采用国产小屏幕（九寸）23SX5B黑白显像管，是一种普及型电视机。已成批生产。
电路简介
1．天线和高频头
本机有拉杆天线和外接天线的插座，当使用拉杆天线时，可直接接入高频头的输入端，因高频头的输入阻抗与拉杆天线的75欧阻抗相匹配。而当使用外接天线时，则需经过阻抗变换后再接入高频头，如图①所示，这是因为外接天线通常用300欧的扁型双心馈线平衡输入，所以必须将它转换成75欧的不平衡输入。高频头包括输入回路，高放，本机振荡和混频电路，用金属盒接地屏蔽。输入回路中R\(_{4}\)01的作用是降低输入回路的Q值以增加带宽。高放输出端的R405、R\(_{4}\)06的作用一方面为了增加带宽，另一方面为了减少高低频道增益差异。本机振荡采用调感式微调，高放自动增益控制采用延迟式负控电路。
2．中放、视放和伴音部分
采用三级参差调谐图象中频放大，增益约为60分贝。调谐回路中R\(_{5}\)05、R515、R\(_{515}\)的阻值在调试时根据频率特性的要求选配。图象中放前有三个吸收回路：35.75兆赫的邻近低频道伴音中频吸收回路，是由B501、R\(_{5}\)01、C501、C\(_{5}\)02组成的桥式T型电路（这种吸收回路的衰减特性较好）；B502、C\(_{5}\)03为26.25兆赫邻近高频道图象中频串联式吸收回路；B503、C\(_{5}\)04为伴音中频串联式吸收回路。检波二极管D501及低通滤波器L\(_{5}\)01、C521都加了屏蔽，以防高次谐波辐射。
视频放大为两级：为了不致过多地降低视频检波器的负载，影响检波效率和产生失真，第一级BG\(_{5}\)04采用射极输出；第二级BG505为视频输出级。因显象管要求峰到峰值40伏以上的视频输入电压才能达到最好效果，故采用共发射极接法，以获得足够大的增益。在第一级BG\(_{5}\)04的射极和第二级BG505的基极间，有一桥式T型6.5兆赫吸收回路，以防止伴音中频干扰图象。
自动增益控制，采用抗干扰能力强的键控式电路。对中放第一级采用正向自动增益控制，对高放采用延迟负向控制。这样相辅相成，使频率特性较好，信号强时较稳定。采用延迟式负控，可以改善负控的非线性失真。这种自动增益控制电路在弱信号时，只对中放级起控制作用，而高放级仍处在最大增益和杂波较小的状态工作。当输入信号电压超过一定程度时，自动增益控制才对高放级起控制作用，使中放级的输入信号不致过大。
伴音采用两级中放和不对称式比例鉴频器。低放前量级与推动级是直接耦合。输出级用无输出变压器的推挽电路，使音质较好。
3．扫描及其他
同步分离信号自第一级视放的发射极电阻上取得，这是因为同步分离级晶体管输入阻抗低，使其不致影响视放级的正常工作。考虑同步脉冲来时，同步分离晶体管BG\(_{5}\)08处于深度饱和状态，基极电流大，输入阻抗很低，既会影响信号源，又易使同步分离晶体管损坏，所以串联电阻R647加以缓冲。为了减小脉冲杂波的干扰，还串入R\(_{548}\)和C547的并联电路。为了提高分离灵敏度，同步分离管BG\(_{5}\)08基极上接入一个高值电阻R550，使其增加一个很小的正向偏置。
帧同步信号是由同步分离级BG\(_{5}\)08，再经同步放大级BG301，然后经过R\(_{3}\)05、C301和R\(_{3}\)06、C302两级积分而获得。
帧振荡是共发射极集一基耦合的自激间歇振荡器。本机用改变电位器W\(_{1}\)04和R308相串联的偏置电阻，来调节帧振荡频率。帧振荡级BG\(_{3}\)02直接推动帧输出BG303。帧幅大小，可调节串联于BG\(_{3}\)03发射极的电位器W301而得。为了改善帧线性，在BG\(_{3}\)03的发射极电路中串联了R319和W\(_{3}\)01的电流负反馈以及R313、C\(_{3}\)07和R318、C\(_{3}\)09、C308、C\(_{3}\)07等积分校正电路。R315是热敏电阻，补偿由于温度变化引起集电极电流的变化，防止线性变坏和帧幅收缩。帧线性调节，用改变BG\(_{3}\)03的基极偏置电阻R317的方法实现。D\(_{3}\)02、R323和C\(_{313}\)是保护输出晶体管免受异常反向高压而损坏用的。
为了提高抗干扰性能。行同步采用自动频率控制电路，其工作过程是：由C\(_{319}\)、L320、D\(_{3}\)04、D305、R\(_{332}\)和R333构成的鉴相电路，一方面从BG\(_{3}\)04输入两个数值近似相等而相位相反的行同步脉冲，同时又经过R342、C\(_{324}\)、C321构成的积分电路，输入一个行回扫脉冲（来自行输出变压器）。如果同步脉冲与行回扫脉冲相位不一致，则鉴相器输出一个误差信号，此信号通过C\(_{322}\)、R333、C\(_{325}\)、R340所构成的低通滤波器，去控制行振荡BG\(_{3}\)05的基极，使行频与行同步信号一致。如干扰脉冲进入，它虽能通过鉴相器，但却被低通滤波器滤掉，不会影响行振荡工作，从而提高了抗干扰能力。
行扫描采用行振荡，行推动，行输出三级。行振荡也为共发射极集一基耦合自激间歇振荡器。调节装在面板上的电位器W\(_{1}\)03和W302可改变行振荡频率。为了提高同步稳定性，在行振荡管BG\(_{3}\)05的基极回路，还装有稳频线圈B303和C\(_{326}\)、R344构成的振荡回路，使产生一个略高于行频的正弦振荡。
电容C\(_{326}\)、C323、C\(_{328}\)及R344的数值均在调试稳频回路波形时决定。行推动管BG\(_{3}\)06集电极回路中的R348和C\(_{33}\)0是防止瞬时脉冲用的。C332的作用除了可降低BG\(_{3}\)08的集射反峰电压以使BG306不致受损外，还可加宽集电极的脉冲宽度。行线性通常用L\(_{1}\)02调整。电容C128作S形矫正用，以矫正因电子束在显象管屏幕边缘扫描线速度较快而造成的图象伸展失真。C\(_{113}\)大小是接回扫时间调试决定。如C113取得过大，将会使图象产生卷边现象，过小，则反向高压过高，使行输出管容易击穿。
本机在电位器W\(_{1}\)05两端并联的电容C110，是为了迅速消除电视机关机后屏幕中央残留亮点用的。当电视机电源关后，因显象管阴极在短时间内还会发射电子，同时显象管高压滤波电容存储电荷的作用，使阳极高压还存在，这样将使电子束集中地向显象管屏幕中心冲击，而使荧光粉受损。如在电位器W\(_{1}\)05并联一较大容量的电容器，使相对较长时间内阴极处于高电位，而栅极处于低电位，阻止电子射向屏幕，从而使残留亮点迅速消失。另外在显象管的栅极5，除相对于阴极加上负压外，还加有帧、行消隐信号，以消除回扫线。帧消隐是从帧输出管BG303集电极通过C\(_{312}\)和二极管D303以负消隐脉冲加至栅极。行消隐脉冲通过R\(_{118}\)、C120加至栅极。
主要元件的参数和结构

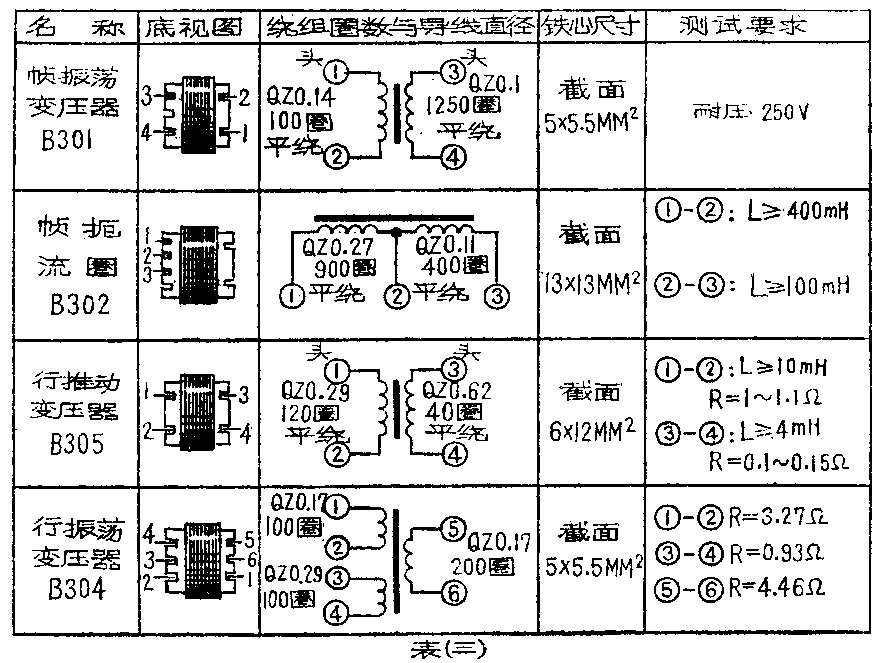

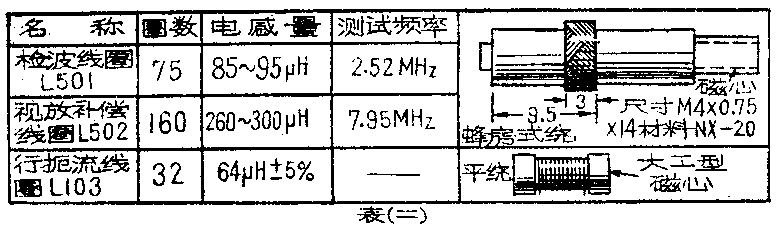

除在图①、图④标出了元件的参数以外，在表（一）、表（二）、表（三）和图②、图③给出了主要元器件和偏转线圈、行输出变压器的结构图。主要电气性能
图像尺寸：135×168毫米\(^{2}\)
图象通道灵敏度：不劣于200微伏（信号／噪声≥20分贝）
邻近通道选择性：+8兆赫≥10分贝-1.5兆赫≥15分贝
最大亮度：≥3毫熙提
大面积图象对比度：≥30／1
光栅几何失真：＜5％
光栅非线性失真：水平＜17％
垂直＜15％
清晰度：水平中心≥350线，水平边缘≥300线 垂直中心≥400线，垂直边缘≥300线
整机消耗功率：
交流不大于25瓦
直流不大于15瓦功率因数自动补偿器
