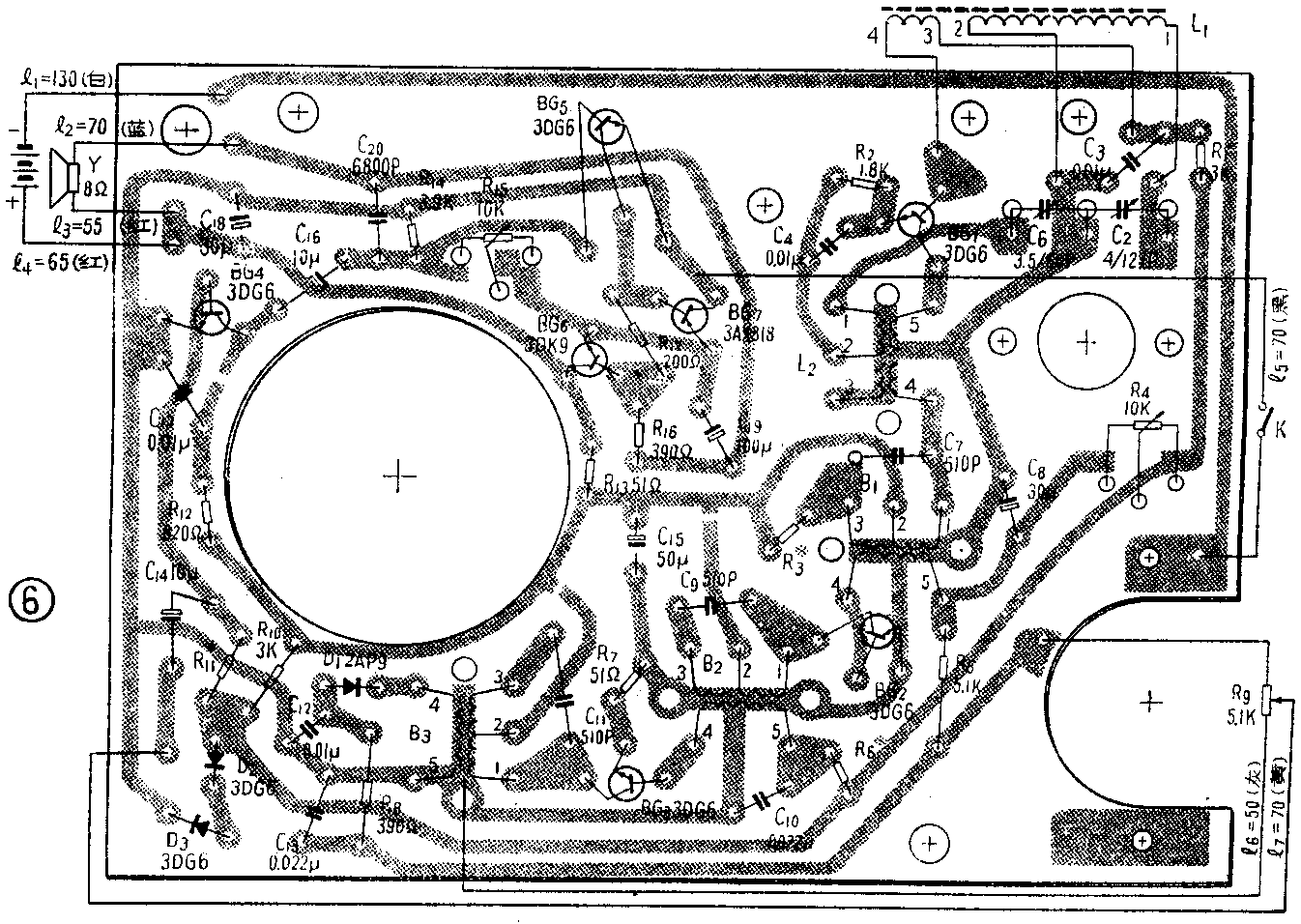

环球711型袖珍单波段晶体管收音机是北京市东风无线电一厂的产品。它有七支三极管和三支二极管，七支三极管中只有一只是锗管，其余都是硅管。采用超外差式电路（见图1），由一级变频、二级中频放大、一级检波、二级低频放大及一级功率放大组成。此外，为保证降压后的收听效果，附加有稳压电路。

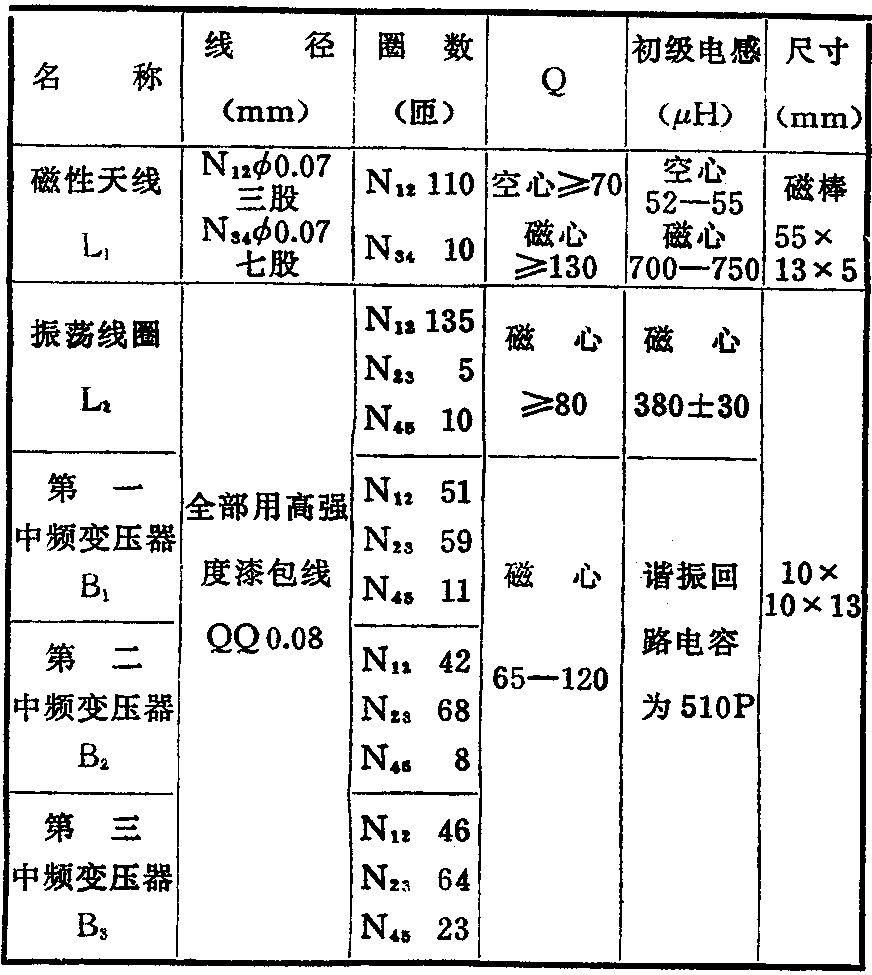

变频管BG\(_{1}\)用3KΩ偏流电阻固定其工作点，工作电流0.3—0.6毫安。本级增益约为20分贝。中放Ⅰ用可调电阻R4调整工作点，工作电流0.6—0.8毫安，增益约为20分贝。自动增益控制加在中放Ⅰ基极回路中，目的是在接收强功率电台时，能自动降低增益，不致产生过载阻塞现象。考虑到硅管的热稳定性较佳，故本级发射极直接接地，这样对提高增益和降低成本均有好处。中放Ⅱ用R\(_{6}\)调整该级电流到0.8—1.2毫安，增益约为30分贝。检波管采用点接触二极管ZAP9，音频信号经R8C\(_{13}\)及R5C\(_{8}\)两级滤波，其直流分量控制中放Ⅰ基极回路，起自动增益控制作用，使输入信号变化26分贝时，输出信号变化在10分贝左右。采用两级滤波，对防止单信号啸叫方面也有一些好处。
低放Ⅰ的工作点由R\(_{11}\)来调节，电流控制在1—1.5毫安范围内。音频信号通过阻容耦合到低放Ⅱ。低放Ⅱ由可调电阻R15调节工作点，电流调节在3—4毫安。放大了的音频信号直接交连至功率放大级。本机额定输出功率为50毫瓦。
功率放大级采用互补推挽电路，特点是没有输入和输出变压器。
由于不使用变压器，避免了变压器本身的损耗，也避免了由于电感元件所引起的非线性失真，从而改善了收音机的整个频率特性，尤其对于低频响应的改善更为突出。事物是一分为二的。由于完全不用变压器，也产生一些缺点。例如这类放大器的输出不容易与负载完全匹配，两只输出管在供电回路中是串联的，因此，输出较低些。

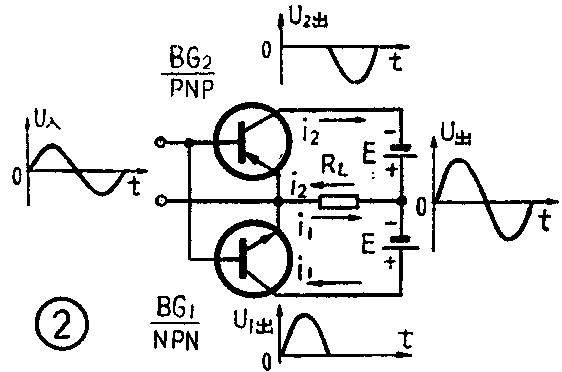

这种电路的工作原理如图2所示。

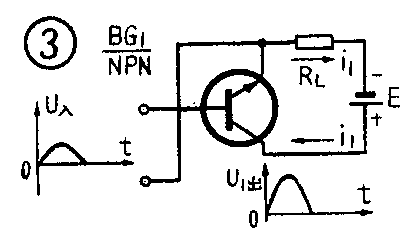

功率输出级采用两只极性相反的晶体管，接成共发射极工作状态。这样在推动信号输入时两只管子交替工作。在负载上得到放大了的交变信号。从图2可看出，当推动信号为正半周时，发射极处于低电位而两只管子的基极处于高电位。对BG\(_{2}\)来说，因为是PNP型的晶体管，当基极电位高于发射极电位时，晶体管处于截止状态，不导通，i2=0，所以在负载R\(_{L}\)上没有由BG2放大的信号通过。此时，对于BG\(_{1}\)来说，基极电位同样是高于发射极电位，但BG1是NPN型，所以导通，在R\(_{L}\)上有由BG1放大的信号i\(_{1}\)通过，在RL上得到U入上半周的放大信号U\(_{1}\)出，这时的电路可以简化为图3。

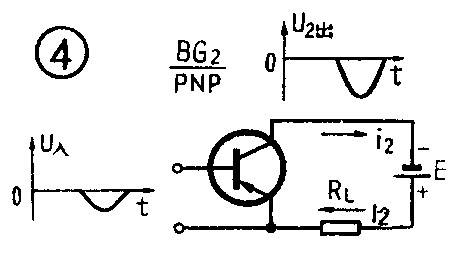

当推动信号为负半周时，发射极电位高于基极电位，BG\(_{1}\)外于截止状态而BG2则处于工作状态。在R\(_{L}\)上可以得到由BG2放大的信号U\(_{2}\)出。这时电路可以简化如图4。
BG\(_{1}\)与BG2两只晶体管交替连续工作，在负载R\(_{L}\)上就可以得到一个连续的放大了的交变信号U出，波形与U入相同。由此可见，采用两只导电特性不同的晶体管组成的推挽电路，只要一个激励信号而不需要倒相电路。因此，也称为单端推挽放大电路。由于不使用变压器，在加入负反馈时不易产生相移，从而可以采用较深的负反馈来达到改善音质的目的。
环球711型半导体收音机功率放大级为共基级电路，但工作原理与前面的分析相似。
为避免产生交叉失真，所以一般乙类工作状态要保持一定的静态电流。这种电路也要维持一定的静态工作电流。我们调整电阻R\(_{16}\)可以控制发射极对地的电压和BG6的I\(_{b}\)。从电路可以看出R16同时又是BG\(_{5}\)负载的一部分，所以当我们调整R16时，必然要引起BG\(_{5}\)集电极电流Ic的变化，而I\(_{c}\)的变化也会影响BG6和BG\(_{7}\)发射极对地电压的变化。电阻R17控制BG\(_{6}\)和BG7两只管子的基极电压。电阻R\(_{15}\)是BG5的偏流电阻，通过调整R\(_{15}\)可以选择BG5的工作点。因此，BG\(_{5}\)、BG6和BG\(_{7}\)并不是互相孤立的，而是互相牵连、互相制约的。但是，各个元件起的作用大小是不同的，R15对BG\(_{5}\)的偏流影响较大，R16对发射极电压和对BG\(_{5}\)的集电极电流影响较大，而R17则对BG\(_{6}\)和BG7的基极电压影响较大。所以当调整R\(_{15}\)、R16和R\(_{17}\)时，要三者兼顾，因此要经过多次反复的调整才可达到适当的工作状态。注意R17不可断开，因R\(_{17}\)断开之后，A点的电位会变得很高，B点很低，而产生很大电流，导致BG6与BG\(_{7}\) 因电流过大而烧毁。C20为负反馈电容，改变其数值则可以改变负反馈的深度，达到改善频率特性的效果。激励级BG\(_{5}\)的β值一般应在80以上，BG6 与BG\(_{7}\)的β则在50—150之间，并且要求相同。BG5、BG\(_{6}\)、BG7的总工作电流应在4—6ma之间。
上面已谈到本机变频、中放与低放各级均采用硅管，由于硅管I\(_{ceo}\)小，故温度稳定性较锗管为佳。但硅管的偏置电压比锗管高，所以电源电压的变化，对硅管的影响要比锗管大得多。针对这一问题，我们对前四级的工作点作了稳压处理。办法是用两只3DG6的基极与发射极串联后（相当于用两只二极管串联），再同—3KΩ电阻串联,简化电路见图5。当VBB保持不变时，I\(_{b}\)也可稳定。
