（北京市广播器材修造厂工人 程仲 技术员 谢祥恺）功率放大级是扩音机的末级，经常在高电压、大屏流条件下工作。前级推动电路和末级的负载电路对它也有直接影响，而且前级电压放大电路和电源电路、负载电路等的故障，一般地多通过功放级反映出来。因此，功放级的故障在扩音机故障中所占比重最大。下面根据我们的体会谈谈这一级常见故障的检修方法，供参考。
一、功放级高压加不上

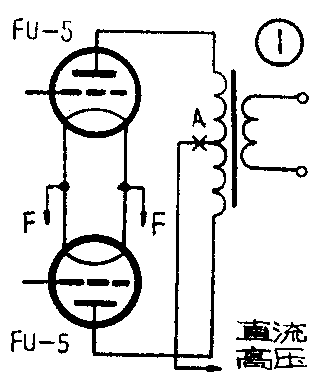

扩音机功放级的高压加不上有两种现象：一种是开高压时保险丝立即熔断，或启动高压时继电器跳闸；一种是扩音机工作过程中突发性熔断保险丝断高压。这两种现象可能由于高压电源电路有故障而引起，也可能是功放级故障所引起。所以要先判断故障的大致部位，方法是：将输出变压器中心头与直流高压断开，即图1中A点断开，然后启动高压，若仍然熔断保险丝或保险丝虽未断而高压不能启动，那么故障不是在功放级，而是在电源电路（关于电源电路的故障检查方法请参看本刊1973年第1、2期）。若在A点断开高压后，能启动高压，可以肯定故障产生在功放级。有些情况下，有屏流表的扩音机，当功放管内部连极时，在开高压而熔保险丝或继电器跳动的瞬间，屏流表表针跳起，也能说明高压电源电路没有故障，而是功放部分的故障。
功放管高压加不上的故障有如下几方面的原因：

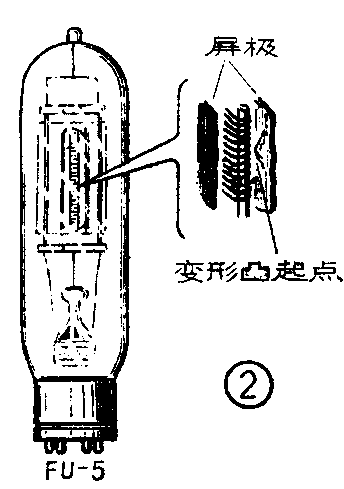

1．功放管内部连极：主要是机器长期在重负载下或静态屏耗过大的情况下工作，造成屏极过热变形，局部向外或向内凸起（这在FU—5功放管常见，如图2所示），形成屏极与栅极连极；或者屏极与栅极或阴极的支柱短路（如FU—811功放管常见），以致屏流增大，高压过载而熔断保险。这类故障多发生在三极管或四极管等用金属做屏极的功放管中。当然也有个别管子在运输中受振动出现连极，但比较少见。属于这种“极偏”故障，直观可见屏极有凸起处，且管子半边屏红。
还有一种管子内部连极的故障是：功放管使用日久，屏极有氧化物粉屑脱落在瓷架上，使屏、栅或栅、阴短路，造成断保险或加不上高压。直观可见，开高压的瞬间管内有跳火闪光。

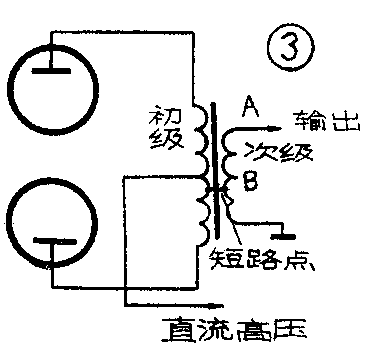

2. 输出变压器短路：变压器短路有初级或次级线圈与铁心短路；以及初、次级线圈之间短路（如图3单线输出时有此现象）。因大功率机器都有保护地线，当单线输出时，次级一端接地，初、次级之间短路和初级对铁心短路一样。这将造成电源短路，熔断保险，加不上高压。另有一种情况是：单线输出时，次级的非接地端（图3中的A点）与铁心有短路，相当于次级短路，负载加重，有信号输入时屏流大断高压。这与外接负载过重或短路时现象一样。判断是机内还是机外短路的方法是：将外接负载断开，用假负载接上（或甚至不接负载），看高压能否加上。若加不上时显然是输出变压器本身有短路故障了（当然是指功放级其他工作电压正常的情况，下面再详述。属于变压器故障的检修方法可参看本刊第1期）。
3．变压器屏帽接线端子与铁支架跳火短路：引起跳火的原因是机器有振荡，屏极电压增高，形成输出变压器上接屏帽的接线端子与铁心或铁支架跳火，绝缘被破坏而使高压短路。有时机器虽无振荡存在，但如端子固定板绝缘不够，或端子距铁支架太近，也会引起跳火短路。跳火情况不严重时，可清除烧焦的炭渍物并将端子远离铁心改善绝缘后继续使用，严重时只能重换固定板。但若变压器内也随之跳火，就只能拆下修理了。
4．突发性断高压：当扩音机在工作过程中高压突然中断而停止工作时，不要轻易判断为机器故障，应先将外接负载与机器断开，接上假负载，再开高压看是否加得上。若加不上时，是机器内部有故障，再进一步分析故障在那部分。若能加上高压，那是外接负载发生短路，使功放级负载加重，屏流增大而熔断保险丝，断高压。
二、输出功率小或无功率输出
这是功率放大级故障的主要特征，检修时要作仔细分析。
1．功放管衰老。功放管本身衰老或失效是影响机器输出功率的重要原因之一，检查的方法如下：

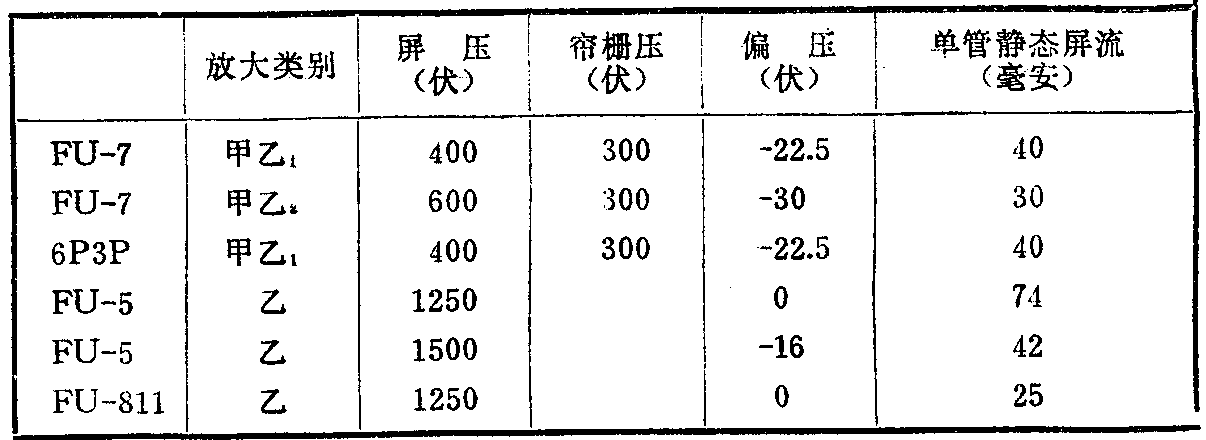

①测功放管静态工作电压：将所测的功放管各极工作电压与该管的典型工作电压（或机器说明书所给参考值）进行比较，就能判断功放管的工作状态是否正常。几种功放管在不同工作方式下各极电压和屏流的正常数值如附表（电源电压为220伏）。作电压测量时，所用万用表最好是高电阻的，如每伏至少在10千欧以上的为好，否则将影响测量的准确度；同时还应注意到电源电压是否正常。有调压器时，要先将电源电压调到220伏；无调压器时，应考虑到电源电压变动所起的影响。另外，像6P3P和FU—7（807）作甲乙\(_{1}\)类放大时，栅偏压是自给，当有信号输入时，如屏压和帘栅压正常，阴极电压上升到30伏应视为正常现象，不能误认为栅偏压高。

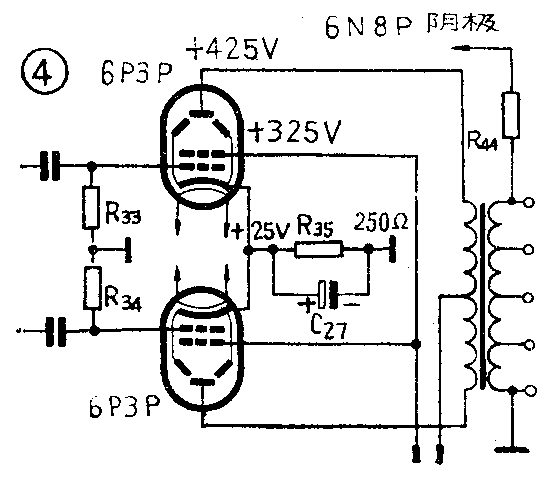

②测功放管的屏流：功放管屏流的测量是判断功放管工作状态的有效措施。对工作在甲乙\(_{1}\)类放大方式的自给偏压的机器，可以通过测阴极电阻两端电压来推算屏流。例如美多20瓦扩音机（图4），当测得R35两端电压为25伏时，两管总屏流I=\(\frac{V}{R}\)=25;250=100毫安，每管屏流等于50毫安（其中包括小部分帘栅流约3毫安）。

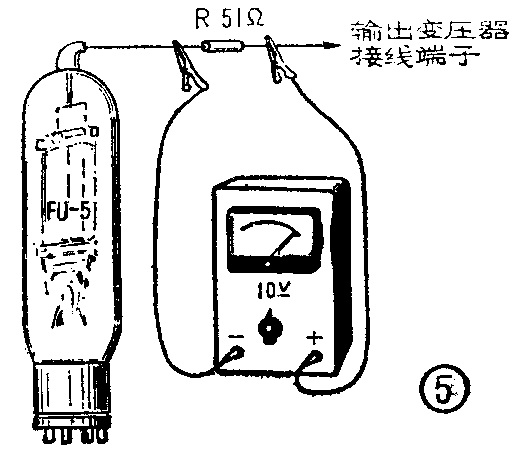

对于工作在甲乙\(_{2}\)类或乙类放大方式外加固定栅偏压的机器，由于阴极直接接地，就需采取从屏极电路中测量屏流的方法。有屏极抑制电阻（多管并联时），可用测抑制电阻上的电压降的方法来推算屏流。由于屏流很高，测量时要注意安全。万用表表笔改用金属夹子，关掉电源，按图5夹实，将表拨在直流10伏档，开启高压，看表指电压值，按I=\(\frac{V}{R}\)计算。正常时，如电压为2～2.4伏，则算出屏流约为40～47毫安。如无抑制电阻，就需要直接测量屏流。关掉电源，拔下屏帽，将表拨在直流100毫安档，串接在屏极电路中，表笔仍用金属夹夹实，负表笔接屏极。开高压，即可读出屏流数。
大功率机器都有屏流表，可以用它测量。但有的因使用日久，读数误差大，这点应加注意。另外有的机器在出厂时，为了减小屏耗，功放管栅偏压高于额定值，如FU—7，栅偏压可加到-35伏，FU—5的栅偏压可加到-20伏，因此屏流相应减小应视为正常。
当测得屏流小于正常值而栅偏压正常时（指固定栅偏），说明功放管衰老。这时，用手摸功放管的下部玻壳，壳温比其他管子要低。对于四极功放管屏流小时，测得的帘栅压必然高于正常值（指帘栅压电源电路无故障，即泄放电阻不存在开路故障时）。
当测得屏流大于正常值时，可能有几种情况：①功放管屏压高，特别是帘栅极供给电压高，应查帘栅电源电路；②功放管因内在质量问题，本身屏耗就大，例如个别的功放管FU－5虽属新管，屏流也有超过规定值的，这只要不发生静态屏红现象，也可继续使用；③极偏，虽未造成如前面提到的连极现象，但极偏后，使得极间距离变小而引起屏流增大，直观可见，宜换新管。屏耗增大，输出功率势必减小，这是容易理解的。
2、栅偏压不正常。对于图4所示的自给栅偏压电路的故障有：①无偏压。例如功放管失效，无屏流，阴极电阻两端无电压降，因此无偏压（阴极电路所测阴极对地之间的电压即为自给栅偏压，直接测栅极是测不出来的）。另外，灯丝不亮或屏极、帘栅极、阴极引出线与管脚接触不良（这类故障的检修后面再叙述），形成以上三个电极之一开路等，都将形成栅极无偏压。阴极旁路电容器击穿时，阴极电阻被短路，自给偏压也将为零，这时屏流将增大很多。
②偏压小：功放管衰老，或屏压低（特别是帘栅压变低），屏流减小，阴极电阻上产生的自给偏压将变小。
③偏压大：屏压增高（特别是帘栅压增高），使屏流增大，或可变线绕阴极电阻的滑环接点接触不良阻值增大，都将使自给偏压变大；栅极交连电容器击穿，栅极加在正电压，屏流增大，也将增大自给栅偏压；此外，阴极电阻开路，万用表去测阴极电压时，以电表的高内阻代替了阴极电阻，所得读数也将很大，但此时屏流很小，机器无输出；机器存在寄生振荡时，虽无信号输入屏流也将增大，从而使偏压增大，这时功放管将出现屏红。
对于甲乙类和乙类放大采用固定偏压的机器，除固定偏压电源电路出现故障外，主要是功放管栅极和阴极连极，使得偏压短路为零，这时屏流增大（零偏压机器除外），且使输入信号短路，造成无输出，或输出小且失真。此外，推动变压器初、次级线圈间漏电使栅偏压为正时，屏流大、输出小且失真。当直热式三极管如FU－811、FU－5的灯丝断开时，不仅固定栅偏压失去意义，机器则形成半边工作或全不工作了（视一管或多管灯丝开路而定）。

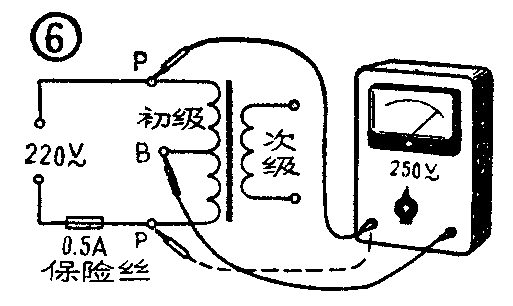

3、输出变压器局部短路。输出变压器初级或次级有局部短路，或次级负载略有加重，虽不至于形成烧保险、断高压，但将造成屏流增加而屏红、输出减小和失真（空载时输出电压甚至不减小）的故障。当初级局部短路空载时，输出电压不减小，在接上负载或负载很轻的情况下，只要栅极激励电压达到额定值，则功放管全部屏红，这是很典型的现象。进一步检查的方法是：将输出变压器初、次级与电路断开，按图6所示初级加220伏市电，用万用表交流0～250伏档分别测中心头B对两边端点P的电压。正常时两边电压应相等。有局部短路时则一边的电压低于另一边的电压。如果接通市电马上断保险丝，说明局部短路严重，就不必再测了。测电压不能判断时，还可借助调压器，从零开始逐渐给次级加上电压，但所加电压不能超过次级额定输出电压（一般要低于该值的10～20％，因为输出变压器的最低工作频率都高于50赫）。中、小功率定阻输出式的机器，其输出变压器次级额定电压可用下式算出:
输出电压（U）=\(\sqrt{输出功率}\)(P)×输出阻抗(Z)
然后分别测出初级P－B的电压，再与正常值进行比较。一般正常时，次级加给额定电压，初级P－B间应有的感应电压大致如下：
FU-5——有偏压，屏压为1500优，约840伏;
FU-5——无偏压，屏压为1250伏，650伏；
FU-7——2只输出 50瓦，290伏；
FU-7——4只输出150瓦，350伏;
FU-7（或6P3P）——2只输出25瓦，400伏。
输出变压器局部短路，除绝缘防潮处理不善等质量因素外，主要是机器产生寄生振荡造成的。有这种故障时，喇叭里可听到嘶啦、嘶啦的声音，同时对收音有干扰。

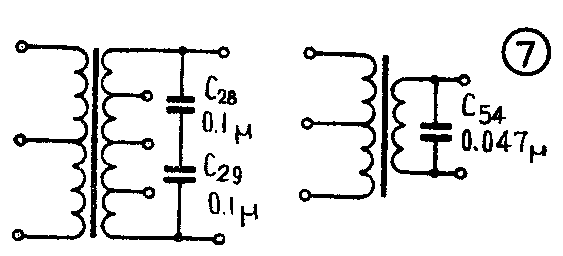

寻找次级短路故障，首先应检查次级上并接的高频抑制电路是否有短路。例如美多A150和北京DB－150型扩音机，其输出变压器次级并接的电容C\(_{28}\)、C29和C\(_{54}\)（见图7）短路，特使次级短路或负载加重，结果输出小或无输出。
4、自给偏压的小功率机器，如图4中阴极交流旁路电容C\(_{27}\)，失效或开路，形成电流负反馈，对有的机器来说，将影响机器的输出功率，这时只要并联上同值的电容即可恢复输出功率。
5、推动级输出电压（或功率）不足，即是说功放管栅极激励信号电压不够时，无论功放级工作状态怎样正常，仍然不能有额定的输出。
6、多管并联运用时，其中一管的屏极抑制电阻或栅极抑制电阻开路时，不仅失真，输出也将减小。在满负载情况下，若一管屏极电阻开路时，其他几管将屏红，因为负载加重，屏耗增大了。但应注意，当金属屏管和石墨屏管混合运用时，石墨屏红弱得多，不能误认为个别管屏极开路。（待续）
