（河北省遵化县粮食局直属库）我库实现了露天存粮土圆仓化。由于土圆仓多而分散，关闭一个土圆仓的“通风筒”及“仓窗”要三分钟；在天气发生突然变化时，不能及时关闭。为了全面落实毛主席关于“备战、备荒、为人民”的伟大战略方针，我们在有关单位配合下，研制成功土圆仓“通风筒”及“仓窗”的自动控制器，实现了“通风筒”及“仓窗”的瞬间关闭，进一步适应了战备要求。

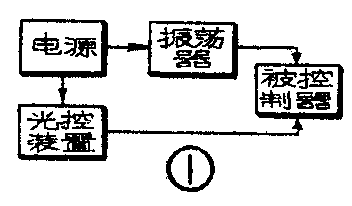

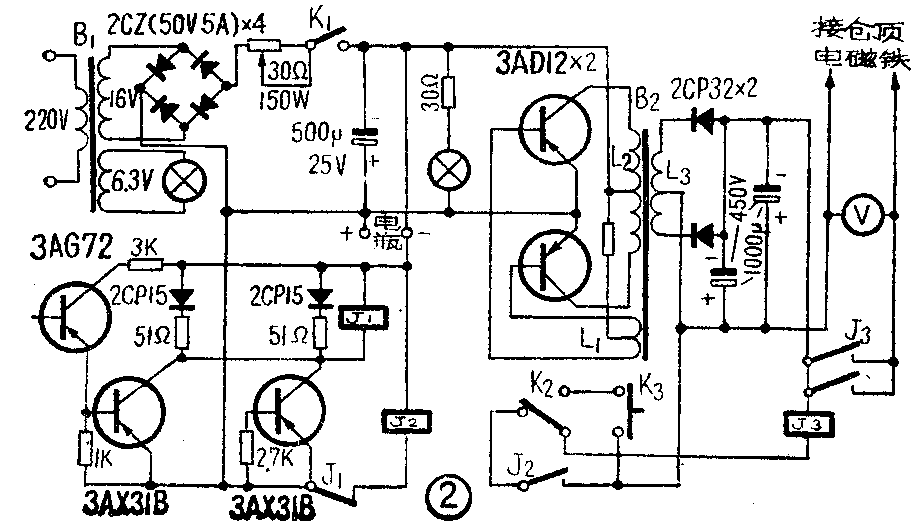

工作原理这是一种简单的电子和机械相结合的控制设备，由电源、振荡器、光电控制装置及被控制器四部分组成。方框图及控制装置电原理图分别如图1和图2所示。交流220伏降压为16伏，经整流、滤波后给振荡器及控制装置供电。同时电路中接入14伏直流电瓶，以备交流电源突然切断时仍可继续工作。振荡器是由两个低频大功率管组成的直流电源变换器，它能将直流低电压变换为300伏左右的矩形交流电压，再经整流滤波输出至被控制器。光控装置是一半导体电子继电器，采用直接耦合放大电路以得到使继电器工作的电流。被控装置是装在仓房顶上的一个电磁铁带动的销子。整个电路工作过程如下：
电源接通后，直流电源变换器已有输出。在无光照情况下，光电管（图2中用3AG72代替）两端暗阻很大，加到直接耦合电路放大管（3AX31B）基极的偏流很小，集电极电路电流也很小，继电器J\(_{1}\)不动作，它的常闭接点闭合。这时继电器J2因有电流流过线圈形成回路而动作，常闭接点开启，导致继电器J\(_{3}\)也不动作。这样直流电源变换器的输出加不到被控制器上。当有强烈光照粮仓不宜通风时，光导管亮阻很小，使放大管基极加上一个足以使集电极电路内的继电器J1动作的偏流，其常闭接点开启，切断了J\(_{2}\) 的电源，J2的接点恢复闭合状态，于是导通了J\(_{3}\)的回路，使它的常开接点闭合。这样，直流电源交换器的输出就加到被控制器上了，使电磁铁吸动，销子开启，仓库“通风筒”落下；同时将“仓窗”销子抽出，“仓窗”利用重力落下，达到自动控制的目的。
变压器电源变压器B\(_{1}\)要求不高，只要次级电压达到16伏，电流3—5安即可。振荡变压器B2，我们用旧五灯收音机电源变压器铁心改制，L\(_{1}\)用φ0.31漆包线绕2×5圈，L2用φ1.3漆包线绕2×20圈，L\(_{3}\)用φ0.15漆包线绕2×300圈。这样L3两端可得到300伏左右的电压,足以控制较多较远的土圆仓。
光电管 市售光电管（或光敏电阻）价格较贵，我们本着节约利废的精神，用中频三极管3AG72改制，暗阻为几十千欧，光照时内阻降为2千欧以下，效果很好。具体作法是: 把玻璃壳外面的漆皮刮去，去掉基极，找一个透明塑料筒，将三极管放进去，再用有机溶剂固定后即可使用。

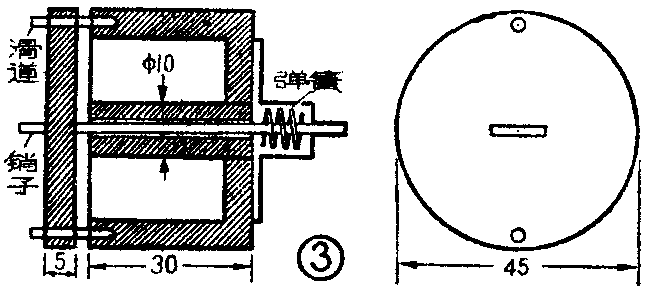

仓顶电磁铁 把熟铁车成内径φ35×25的柱形壳，中心固定一个φ10×30的圆柱，圆柱中心要有一个φ4的小孔。在壳内线圈骨架上用φ0.15漆包线绕4700圈，整个构成一个闭合磁路。在它的前端有一个φ45×5的圆片，上面焊有销子。它们可以在电磁铁外壳上固定好的滑道上前后滑动。圆片和电磁铁的组合方法见图3。当给电后，圆片被吸回，销子随即抽去，土圆仓的“通风筒”就会利用重力落下。

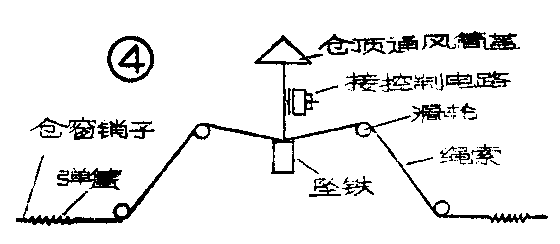

“通风筒”的支棍下有一块附铁，同时下部有两根绳索连接着土圆仓两个窗子上的销子。“通风筒”支起的，窗子开着，这两根绳索是绷紧的；当“通风筒”落下时，窗子上的销子抽出，“仓窗”自行关闭。安装方法见图4。
控制方法 将光电管置于室外较高处，使它不受其它物体遮蔽。夏秋两季，粮食通常适于夜间通风，白天需关闭“通风筒”及“仓窗”。为此，把光导管外面的遮光罩（即深色塑料透明筒）去掉。这样白天太阳升起时，土圆仓“通风筒”及“仓窗”就可以自动关闭。春冬两季，大多数时间仓外温度低于仓内温度，可日夜通风，要把遮光罩加上，以防止在通风情况下控制器误动作。
平时风雪雨天，为不使外界湿气侵入仓房，确保储粮安全，可用人工控制。要关闭时，用按钮开关K\(_{3}\)和开关K2直接给一个使继电器工作的电流，即可达到控制目的。

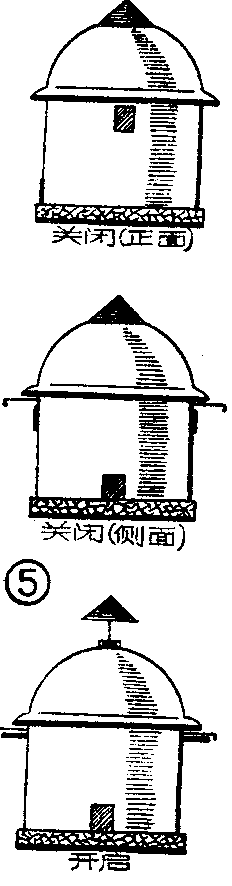

“通风筒”及“仓窗”关闭、开启情况如图5所示。
