怎样识别晶体三极管的型号和管脚？

近年来随着国产晶体三极管的品种、数量不断增加，群众性制作晶体管收音机的实验活动也日益增多。如何识别国产晶体管的型号和管脚接法，对于初学者来说是非常需要的，下面就谈谈这个问题。

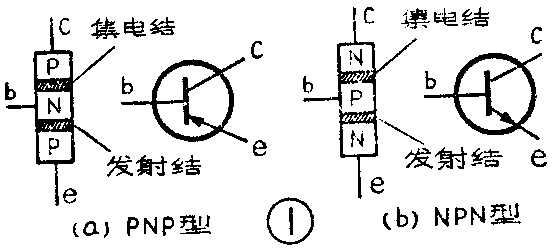

晶体三极管是由两个PN结组成，一个是集电结，一个是发射结。根据PN结组合方式的不同，晶体管分为PNP型和NPN型两种，如图1所示。

国产晶体管型号由四个部分构成，第一部分是数字，表示晶体管的电极数目，第二部分是字母，表示晶体管所用的材料和极性，第三部分是字母，表示晶体管的类型，第四部分是数字，表示晶体管的序号。例如3AX1，“3”表示是三极管，“A”表示晶体管是用锗材料制成、PNP型，“X”表示是低频小功率管，“1”表示晶体管的排列序号。晶体管型号的第二部分字母，除了A外，还有B、C、D。“B”表示是锗材料、NPN型，“C”表示是硅材料、PNP型，“D”表示是硅材料、NPN型。第三部分字母除了X外，还有其他字母符号，一般常见的有G、P、K等，“G”表示是高频小功率管，“P”表示是普通管，“D”表示是低频大功率管，“K”表示是开关管。这样，我们一看晶体管的型号，就可以知道它是哪种类型的管子。例如3AG1就是PNP型高频小功率锗三极管，3DG6就是NPN型高频小功率硅三极管。

晶体三极管的管脚符号是c、b、e，“c”表示晶体管的集电极，“b”表示晶体管的基极，“e”表示晶体管的发射极。

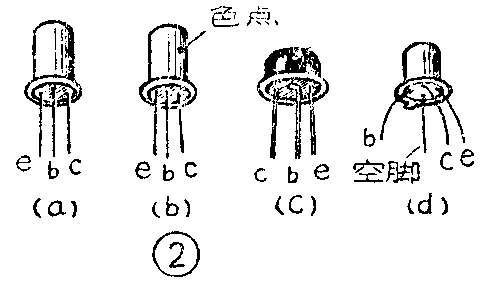

晶体三极管的品种多，管脚排列顺序不一，但也有一些规律。例如常用的小功率三极管的管脚有以下几种排列规律。一种管脚是按品字形排列（图2a），把管脚面对自己、品字在上半圆位置，从左脚顺时针数是e、b、c。管脚这样排列的有3AX21～24，3AX31，3AG1～4，3DG6，3DK3等。另一种晶体管的管脚是等距离一字形排列（图2b），从管上色点标志边顺序算起是c、b、e。管脚这样排列的如3AX71～72，3AX81，3AG71～72等。还有一种晶体管的管脚是非等距离一字排列（图2c），从管脚之间距离较远的第一只脚起是c、b、e。这样排列的有3AX1～3等低频管。但也不是所有晶体管的管脚都是按以上规律排列的。例如有些高频管的管脚虽然也是按品字形或等距离一字形排列，可是在中间的管脚不是基极b，而是集电极c；红点所表示的电极也不一样，有的管子是用红点表示集电极，有的是用红点表示发射极。此外，还有一种高频小功率管是有四只脚的，如3AG25～28，其管脚排列见图2d，由管子底座凸出部顺时针方向数是b、c、e，另一只是空脚，供高频屏蔽用的。因此在使用时，如果对晶体管的型号不熟悉，还是查看一下晶体管产品手册或用万用表欧姆档测定一下比较可靠。

因为晶体三极管是由两个PN结组成的，我们根据PN结正向电阻小反向电阻大的性质，可以先测定出管子的基极和管子的类型（PN型或NPN型）。

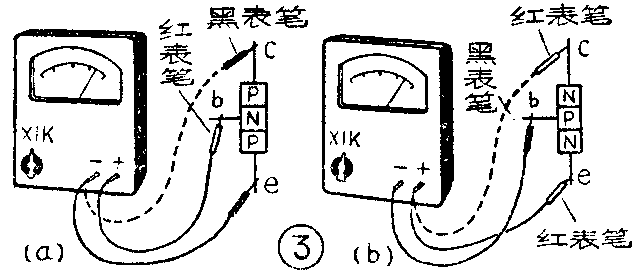

测试时将万用表放在R×1K档（小型万用表可用R×100档），用红表笔和任一管脚相接（假设为基极b），黑表笔分别和另外两个管脚相接（图3a），测量其阻值，如果阻值一个很大，一个很小，则应把红笔所接的管脚调换一个，再按上法测试，如能测量出两个阻值均很小，则红笔所接的就是基极，而且是PNP型的管子。因为红笔是与表内电池负极相连的，黑笔是与表内电池正极相连的。这时所测得的正是两个PN结的正向电阻，因此都很小。

如果不能测得这样的结果，则可用黑笔调换红笔，固定接触某一管脚，而用红笔分别和另两管脚相接，当测得两者电阻都很小时，则黑笔所接的是NPN型管子的基极（图3b）。

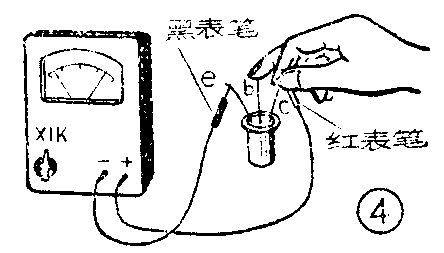

基极确定后，再确定其它两个电极。如已知是PNP型晶体管。可用红、黑表笔分别接触待定的两只管脚，并假定与红笔相接的是“集电极”，用舌尖接触基极和“集电极”，或将右手的手指蘸点水，用拇指和食指捏住红笔和“集电极”，用中指接触基极（如图4），即在“集电极”和基极间加一偏流电阻，使晶体管导通，记下此时欧姆表针摆动的幅度。然后调换待定的两只管脚，作同样测试，也记下表针摆动的幅度。摆动大的那一次（即阻值小的一次），红笔所接的管脚就是集电极，黑笔接的管脚是发射极。如果是NPN型管，只要假定黑笔所接的是“集电极”，照上述方法测试判别即可。

注意红表笔要插在万用表“＋”插孔内，不要插错了。（陆兆昌）
