文化大革命以来，在我国农村里广泛地开展了应用微生物制造农药、菌肥的群众性科学实验活动，各地公社普遍地办起了农药厂。农药厂在生产过程中迫切要求解决恒温自动控制问题，希望有一种工作可靠、结构简单、花钱少、便于自制自修的恒温控制设备。下面的线路就是根据这样的要求设计的。

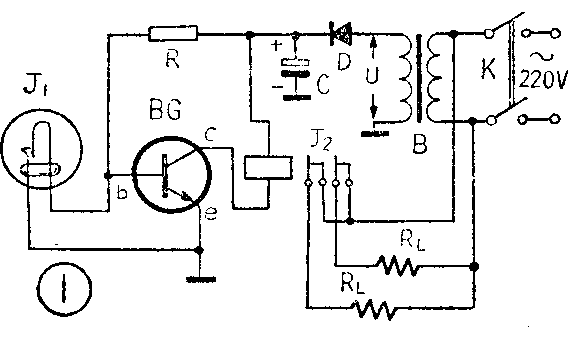

凡是有交流电源可资利用的地区，可参照图一的线路装置。
图一中的传感器J\(_{1}\)，是利用废日光灯启动器里的氖管改制的。去掉氖管的玻璃壳，便可看到一条U形的双金属带和它对面的一根金属棒，二者一起固定在一粒椭球形的玻璃珠上。这条双金属带，内层金属的膨胀系数比外层的大，因此温度升高时，U形带便会张开。把那根金属棒的上端锉尖，并细心调节其尖端与双金属带的距离，使在欲控制的温度下，两者恰相接触（用Ω表测试）。在一般的菌种培育、发酵等过程中，只要做23°、25°、28℃三只便足够用了。这一工作可利用100W灯泡作热源，在接种箱内进行。弯折金属棒时，要用尖头钳紧夹它的基部，慎勿把玻璃珠弄碎。
线路的原理十分简单：三极管BG的基极电流，被基极电阻R限制在数百微安间，使它的集电极电流仅略大于继电器J\(_{2}\)的吸动电流。在温度低于控制点时，J1开路，三极管BG的集电极电流使J\(_{2}\)吸下，电热器RL（电炉或灯泡）的电源接通了。电热器便对周围的空气加热。待温度上升到控制点时，J\(_{1}\)的双金属带与金属棒尖端接触，把三极管的基极b和发射极e短路，使基极电流等于零，那么集电极电流也小到微不足道了。这时继电器J2释放，电热器的电源被切断。
线路中的元件示例如下表。
此外滤波电容器C取40微法以上，耐压应大于电源变压器次级电压（交流有效值）的1.5倍。基极电阻R（R≈β\(\frac{U}{_{D}}\)IJ，U\(_{D}\)为电源直流电压，IJ为J\(_{2}\)的吸动电流）可在装置时实验决定。半导体三极管BG的电流放大系数β取50至80之间。β过小，则通过J1的电流太大，它本身所产生的热量，将使它对周围的温度造成“错觉”。
电源变压器的参考数据为：铁芯面积16×26mm\(^{2}\)；初级线圈（220V）线径0.1mm，绕4400匝；次级线圈（36V）线径0.15mm，绕720匝。这样的装置，经长期试用，证明能把温度“固定”在控制点上。用水银温度计去测量，看不到温度有升降变化，性能比用热敏电阻作传感器稳定得多。
为了便于试制，附实体接线图如图二，供参考。（上海市徐江区少年宫朱霭初）
