目前市场出售的内热式20W（TLN－2型）电烙铁，具有重量轻、体积小、发热快、耗电省等特点，受到广大消费者的欢迎。现将它的结构原理和使用维修等有关问题简单介绍如下。
结构特点

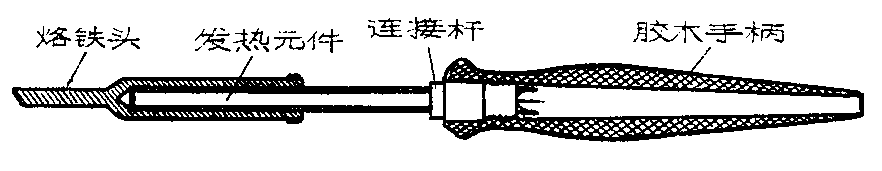

这种电烙铁的结构比较简单（见附图），它由连接杆、手柄、发热元件、烙铁头等四个部件组成。连接杆的作用是使其余三个部件连接在一起，手柄便于操作，而发热元件（又称芯子）和烙铁头则是主要部件。烙铁全重32克（不包括电源线），全长190毫米。使用220伏市电，通电二分钟后即可使用，耗电仅20瓦，但使用时相当于一般25瓦～40瓦电烙铁的功用。
具有以上优点主要是因为采用了“内热式”。它的发热元件是放在烙铁头里面的，这是和普通电烙铁不同的地方。发热元件采用镍铬电阻丝作为导体，常态下电阻值为2420欧姆。根据欧姆定律P=E\(^{2}\)/R来计算，消耗电功率等于20瓦。通电后，镍铬电阻丝立即产生热量，由于热量是直接传入烙铁头，所以发热快，而且热量的利用率高，可达85～90％。烙铁的温度在350℃左右，使用较为理想，用于焊接晶体管元件、印刷电路等特别适宜。
使用和维修
这种内热式电烙铁在出厂前均经过高压试验，并备有接地装置，因此，在使用上是安全的。但应注意经常保持干燥，防止受潮而引起漏电。焊接时宜用松香焊剂，如长期采用氯化锌或酸性焊油焊剂，铜头易被腐蚀，会影响烙铁头寿命。在使用时不能任意敲击，更不能用钳子来钳连接管，因为连接管的管壁只有0.2毫米厚，内部发热元件也比较精小，直径只有4.4毫米，所以使用时不应敲击或钳夹连接管，否则易损坏发热元件。
如需更换铜头时，可将铜头末端的弹簧夹向后退出，用小螺丝刀在槽内撬松铜头，然后取出，插上新铜头（市场有零售），套上弹簧夹即可。
对通电二分钟后，发现铜头尚无热量，即应检查故障。首先取了电源插头，用平口钳钳紧连杆的胶木“肩胛”部分，然后将手柄螺丝旋开，用万用表测量“电源线桩头”两端是否断路。如无断路，说明发热元件良好，需检查电源线路有否断路。如发热元件断路了，需掉换发热元件（市场有零售）。掉换方法是：用烙铁烫开芯子引出线与电源线接头处的焊锡（其中黑色通地线可不必拆下），松开发热元件的“引出线”，向后退出旧发热元件。然后将新的发热元件从胶木接线柱的后端中孔插入钢管内，将引出线绕在桩头上，焊接好，剪去多余部分，旋上手柄，即可使用。但发热元件的引出线千万不可与通地线接通，否则会造成触电事故。
如何延长铜头的使用寿命，这是大家关心的一个问题。目前我厂已初步试验成功在铜头的内外镀覆有关金属物，既能保持热量，又可使铜头不易氧化脱落，目前正在组织生产中。不久问世的铜头将比原来的铜头在使用寿命上大大提高。（上海华丰电器厂技术组）
