晶体二极管是一种用途很多的半导体元件。近几年来，随着我国电子工业的迅速发展，国产各类型号的优质晶体二极管相继出现。现在不仅有品质优良的正品供应市场，还有大量的副品廉价出售。这样，就在满足国民经济各部门对电子器件需要的同时，也为向工农兵普及电子技术提供了物质条件。

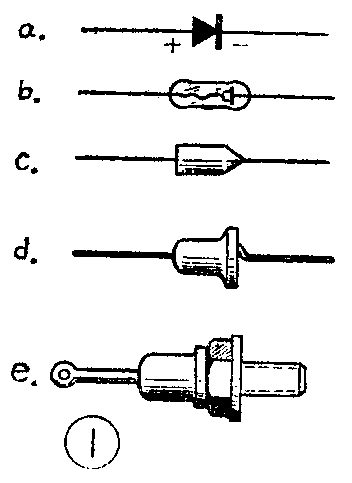

晶体二极管种类很多，市场上常见的几种外形见图1。图中a是代表晶体二极管的符号，b是普通二极管，c至e是几种整流二极管。它们的内部结构都是一个P—n结，是一种非线性元件，具有单方向导电性能。
根据用途的不同，晶体二极管的名称和型号也各不相同，常用的有以下几种：
1．普通二极管：如2AP1～2AP9，2CP1～2CP20等，用于高频检波、鉴频、限幅和小电流整流等。
2．整流二极管：如2CZ11～2CZ27等，用于不同功率的整流。
3．开关二极管：如2AK1～2AK4等，多用在电子计算机、脉冲控制、开关电路中。
4．稳压二极管：如2CW1～2CW10等，用在各种稳压电路中。
根据结构的不同，晶体二极管分为点接触型和面结合型二种。

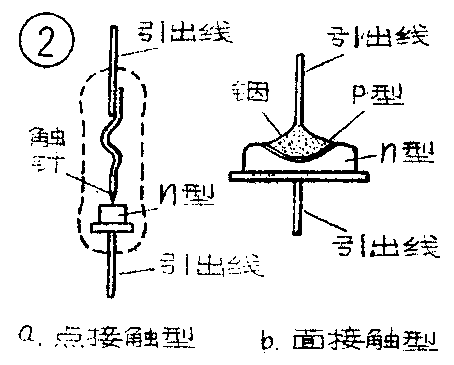

1．点接触型：它是由金、银或钨等金属丝作触针与半导体材料接触，在针尖处形成P—n结（如图2a）。这类二极管因为接触面小，结电容比较小，所以能够用在高频电路中。当然，也有它不利的一面，就是容许通过的电流比较小，因此只适合作为检波器和在小电流下工作的元件。
2．面结合型：在形成P—n结处接触面积比较大，也叫做面接触型（图2b）。它可以通过较大的电流，但是结电容比较大，不适合在高频电路中使用，多用作频率较低的整流二极管。
根据所用材料的不同，晶体二极管有锗二极管和硅二极管两种。
1．锗二极管：要用稀有半导体材料锗（Ge）来制作。它的正向电阻很小，适合制成点接触型的小信号检波用二极管。
2．硅二极管：使用半导体硅（Si）材料来制作，材料来源较多，售价较低。从伏安特性上看，反向漏电比锗二极管小得多。可以作成不同用途的二极管。它的缺点是要有较高的正向电压才能导通（约0.7伏），因此适合用于信号较强的电路中。

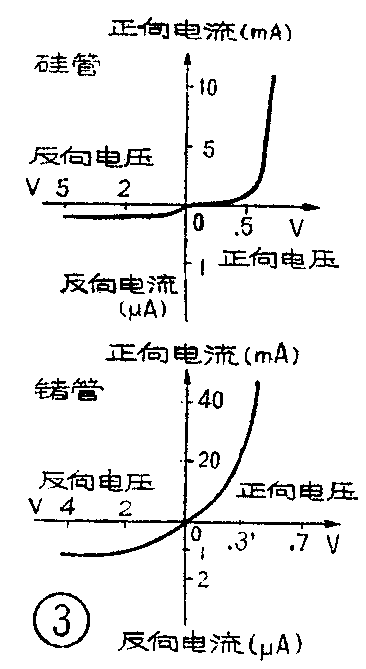

两种二极管伏安特性的比较见图3。
二极管的主要参数
表征晶体二极管性能的主要参数有下面两个：
1．最大反向工作电压：晶体二极管在电路中所受的反向电压不能超过一定数值，如果超过时，电流猛增，很快形成击穿，二极管将损坏。因此在选用晶体二极管的时候，要根据电路需要，查清特性再用。同时要加一定的安全系数，以保证安全运行。
2．最大容许电流：指能长期正常工作情况下，容许通过的最大正向电流值。如果超过额定值运用，二极管发热太多，很快将要损坏。一般1安培以上的功率较大的整流二极管，多按规定加装散热片，以利降温。
根据晶体二极管的外形，大体上可以估计出它的容许电流值（请参看图1）。一般来说，体积大些的电流值大。如图1b是2AP或2CP一类的普通二极管，玻璃壳长度在10毫米左右，电流在10到100毫安之间。图1c是2CZ系列100毫安档的整流二极管，它是用塑料封装的。图2d是2CZ系列300毫安档整流二极管，采用金属外壳。图1e是2CZ系列1安培以上的整流二极管，金属外壳，用M5或M6螺丝来固定。
晶体二极管的选用
选购晶体二极管首先要弄清楚用途，例如是作整流用或是检波用，弄清楚那一种型号比较合用，然后再选参数稍有富裕的一种来用。初学者可以参考工厂出品收音机、电视接收机等电路来选用同型号或相似的二极管。例如常见的收音机中检波器多用锗二极管2AP9等，2AP9比2AP1效率高。电视接收图像检波也多用2AP9等型号。电子设备中，由220伏交流市电直接整流取得B＋250伏电压时常用2CP4等作整流管。作为晶体管收音机的交直流电源变换器（220伏／9伏或220伏/6伏）只要15伏的二极管即可，电流在100毫安一般就够用了。若为电动玩具作代干电池电源变换器（交流220伏／直流3伏）采用电流1安培或稍大一些的即可，因电压很低，任何一种电压档的二极管都能用。
晶体二极管有正（＋）、负（－）两个电极，它的正向电阻较小，而反向电阻则比较大，我们可以用万用表来大致测量出二极管质量的好坏。测量时应把万用表拨到R×100或R×1K档（不可用R×1或R×10K档，因前者电流太大，后者电压太高，都会损坏二极管），用红黑表棒分别与二极管的两极相接，测量它的正、反向电阻值，两者相差越大越好。常见的普通二极管正向电阻在几百欧，反向电阻在几百千欧或几十千欧，这是正常的。如测得为∝，表示内部断线；测得0欧，是二电极间短路了。如测得正向、反向电阻值几乎一样大，这种管子也不好用。
为了区别晶体二极管的正负两个电极，一般在管外印有红点正极标记（也有少数管子是用红点表示负极的）。有的在管壳上印有二极管符号标记，符号有箭头的一边表示正极，小片的一边表示负极。如果二极管是透明的玻璃管壳，那么从内部可以看出，和触针相连的一头是正极，和晶体片相连的一头是负极。如果分辨不出哪个是正负极，也可以用万用表测量出来。因为当万用表放在欧姆档时，表笔黑（-）棒是和表内电池正极相连的，表笔红（＋）棒是和表内电池负极相连的。所以当测得正向电阻（较小的一次电阻）时，和表笔黑（－）棒相接的那一个电极就是二极管的正极，另一个电极则是二极管的负极。（薛喜）
