本文向大家介绍一台用两只硅NPN管装置的信号发生器，它能单独输出1000赫左右的音频信号：音频输出电压幅度可以调节；高频信号经1000赫音频信号调制后，产生450KC～1700KC连续可调的高频调幅波信号。高频输出采用辐射方式，可以放在距被调收音机半米至二米范围内调整收音机的三点跟踪及频率覆盖，使用较为方便。
线路及原理

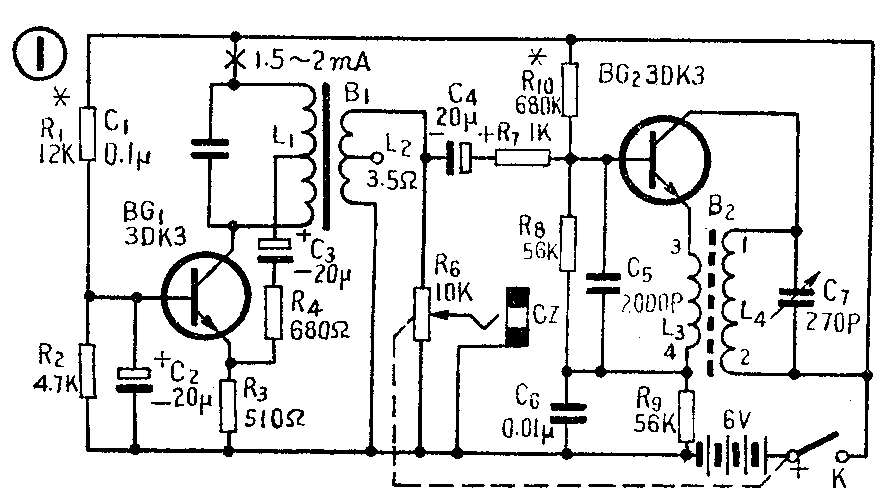

整机线路如图一所示。线路中BG\(_{1}\)1等构成共基极电感三点式的固定音频频率振荡器，产生约1000赫左右的频率。R\(_{1}\)、R2组成BG\(_{1}\)管的固定偏置电路，确定BG1的直流工作点。音频信号经变压器B\(_{1}\)耦合，由B1次级输出，经C\(_{4}\)、R7加到BG\(_{2}\)管的基极作为下一级高频信号的调制信号；另一路经R6、CZ单独输出1000赫左右的音频信号。R\(_{6}\)可以调节音频输出电压幅度的大小，最大可以输出460mV。
由BG\(_{2}\)2等构成高频振荡电路，它是一个共基极变压器耦合式振荡器，R\(_{8}\)、R9、R\(_{1}\)0决定电路的直流工作状态。高频振荡信号由磁棒B2线圈辐射出去。改变可变电容器C\(_{7}\)的电容量，就可使调幅波的频率在450KC～1700KC之间连续变化。
元件选择
1．晶体管的选择：因硅管截止频率高，反向饱和电流小，稳定性好，所以BG\(_{1}\)、BG2都用硅管，型号可用3DG4～3DG8，亦可用3DK型开关管。我用3DK3、3DK7型业余品晶体管试装，效果很好。在装置时，BG\(_{1}\)管可用β小的，β大的置于BG2位置，这样可使高频振荡输出强些。两管的β应在50～100之间。
2.变压器及磁棒的选用和制作：B\(_{1}\)用市售成品推挽输出变压器。我用的B1变压器L\(_{1}\)电感约270mH左右。反馈点接初级中心抽头。谐振电容C1按下面公式可计算出来：
C=\(\frac{25300}{f}\)\(_{0}\)\(^{2}\)L（μf）
式中L为回路电感，单位亨（H）：f\(_{0}\)为频率，单位为赫。例如：L1为270mH，f\(_{0}\)为1000赫时，C1约为0.094微法。不同型号的变压器，初级电感也不相同。要求测出初级电感，然后按上述公式算出谐振电容的数值，选配数值相近的电容即可。其振荡频率约在1000赫左右。

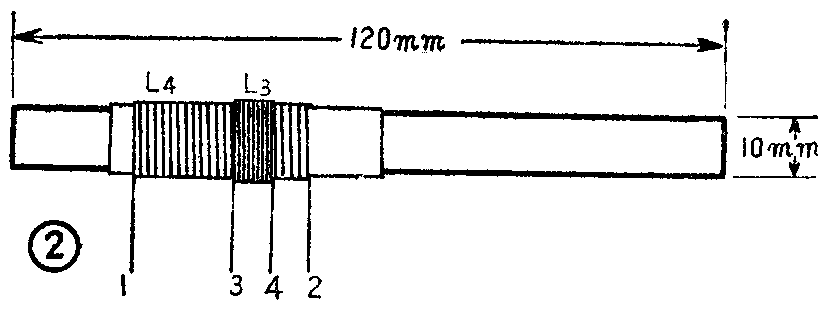

B\(_{2}\)用一根M4φ10×120的圆磁棒（如图二）。也可以根据自己设计的外壳的大小，选用其它尺寸的磁棒，但应注意调整L\(_{4}\)的圈数，以保证能包容450KC～1700KC的频率范围。L3最好是叠绕在L\(_{4}\)上，形成紧耦合，易于起振。L4绕70圈， L\(_{3}\)绕15圈，都用φ0.07×7多股纱包线。
3．其它元件选用：与L\(_{4}\)并联的调谐电容C7宜用空气介质的单联可变电容器，因它不易磨损，工作频率较稳定可靠；电解电容器可用耐压6～10V的；C\(_{1}\)因为是决定音频频率的谐振电容，因此质量要好一点，以保证音步振荡频率的稳定。
制作与调试
可装在一块80mm×160mm的底板上。音频部分、高频部分宜分别集中装置，接线尽可能短、粗、直。B\(_{1}\)与B2应保持较远的距离，避免相互感应。面板图如图三。频率刻度指针直接接在可变电容器C的轴柄上，这样可以减小调谐误差，提高精度。
安装好后，将BG\(_{1}\)直流工作点调到1.5mA～2mA（在图一中有×处测量，调R1数值）。如果接线无误，在CZ处接上高阻耳机，即应听到音频叫声。若有示波器，就可以用示波器观察由CZ输出的1000赫音频信号的波形。调整R\(_{1}\)使其得到最大幅度的不失真正弦波。当音频振幅过大或过小时，可以适当增加或减小R4的数值。无示波器时，可用高阻耳机监听，调R\(_{1}\)，使耳机发出大而悦耳的声音。
高频不起振时，应注意B\(_{2}\)上L3、L\(_{4}\)线圈的绕线方向，可以颠倒L3的两头试一下。高频起振后，把收音机放在离信号发生器0.5米至2米距离内，并把收音机调谐到与信号发生器相对应的频率，应听到1000赫音频信号声。
信号发生器正常工作后，可进行频率校对和定刻度。这一项工作是比较复杂的，应该特别细心。当然最好是利用标准高频信号发生器配合一台收音机来校定。如果没有高频信号发生器，也可选用一台频率覆盖、刻度盘和中周都较准确的超外差收音机来做校定工作。校定时，先将信号发生器的可变电容器C\(_{7}\)全部旋进（容量最大），然后再向外微微旋出一点，将信号发生器靠近超外差收音机，并将收音机调谐到525KC处（即将收音机双连电容器全部旋进），移动信号发生器磁棒上的线圈L4，使收音机发出音频叫声，这点即为465KC（这个信号是未经变频，直接通过高放级进入中放级的）。慢慢将C\(_{7}\)旋出，又可听到一次音频叫声，这点便是525KC，它是通过高放变频以后进入中放级的。然后调收音机到600KC、700KC、800KC、1000KC、1500KC、1650KC，逐点调节电容器C7使之一一对应，标出刻度。要反复校验几次，尤其是465KC这一点要精细调节。调好后可装饰面板，标明刻度数值，封固线圈L\(_{4}\)，仪器即可正式使用。（研东）
