问:有一架半导体二管收音机,在冬天收音正常,但到夏天后就产生了啸叫声,不能正常收听,是什么原因?

答:这主要是由于天气变热后,高频三极管的参数发生了变化,晶体管集电极发射极间反向截止电流I\(_{ceo}\)随着温度的升高而增加了。反向截止电流Iceo太大时,三极管就不能正常工作了。

出现这种现象时,一般可用加大高频管的偏流电阻减小基极偏流的办法来解决。这种现象有时在更换新电池时也会出现。

问:在调整再生式四管机高频管偏流时,变动偏流电阻的数值,为什么集电极电流总达不到要求的数值(比规定的要小)?

答:这种现象主要是由于再生调得过强,产生了振荡,因而破坏了电路的正常工作。在这种情况下,只要把再生作用减弱,偏流就可以调到要求的数值了。另一种情况是高频管坏了,β值过低,也会调不到所要求的数值。(以上沈长生答)

问:“收音机音量开大些费电,开小些省电”,对不对?

答:这种说法不全面。

对于晶体管收音机来说,一般是这样的。因为晶体管收音机耗电较多的是推挽输出级,该级多为乙类工作状态,音量开小些,消耗电流少,可以省电。音量够用了,就不必再开大。

对于电子管收音机来说就不然了。常见的五灯、六灯机,末级多是单端甲类放大,音量开大或开小屏流变化不大,开小了并不省多少电。只要音量大小适当就可以了。音量过大了,音质不好,所以也不必开得过大。

问:我有一架袖珍六管半导体收音机,使用6V积层电池。不仅寿命太短,而且常常买不到,请问能否使用大些的电池?怎样接法?

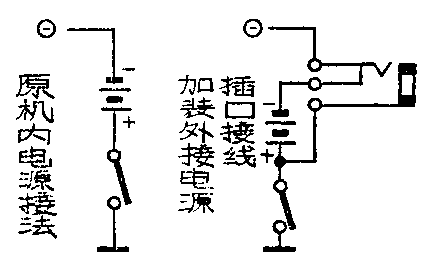

答:可以。可以购买1号手电筒用电池4节,串联起来使用。最简单的办法,是把电池依次首尾相联焊接起来,最后引出正负两极与机内正极负极处焊牢即可。为了取换方便可以购买市售成品电池盒,把电池按规定放进去即成。如果有条件,可以加装一个外接电源插口,接线如图所示。这样使用非常方便,外出随身携带时用机内积层电池,在家固定放置收听时可插入外接电源,机内电池就自动断开,节约积层电池,经济实用。(以上薛答)

图1
图1 🔍原图 (425×267)

问:为什么收音机晚间收听到的电台数比白天多得多?

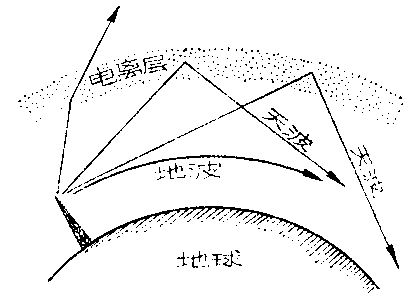

答:这是由于无线电波的传播特性所引起的。一般广播中波或短波波段的无线电波的传播路径有:地面波(简称地波)和天波两种,如图所示。

图2
图2 🔍原图 (407×305)

地波是沿着地面传播的,它比较稳定,很少受气候及日夜变化的影响,但是由于地面吸收电波的能量,故传不太远。天波是由天空上电离层反射回来的,它可以传得比较远,缺点是传播距离随电离层的变化而变化。电离层虽然能反射电波,但也能吸收电波。在白天,由于太阳的紫外线照射,电离层密度变大,吸收电波的作用也大,所以白天天波就弱。在夜间,电离层密度减小,吸收电波的作用也小,天波就较强。这样,在白天靠地波收不到的有些远地电台,在夜间由于天波的变强就能被接收到了。(沈成衡答)

问:检修晶体管收音机时,常要测试晶体管集电极电流来判断管子的工作状态,但也有测试发射极电流的,以采用那一种较好?

答:晶体三极管的发射极电流I\(_{E}\)是集电极电流IC和基极电流I\(_{B}\)之和,即IE=I\(_{C}\)+IB,但是I\(_{B}\)和IC比较起来是非常小的,当I\(_{C}\)愈大时这个差距愈大,而收音机上给定的IC值调整时又有较大的容许幅度,所以I\(_{E}\)中包括的IB可以忽略不计,而认为I\(_{E}\)≈IC。因此,测试时测I\(_{C}\)或IE都可以。但在实际操作中,测量I\(_{C}\)时要烙开电路的相应接点接入电流表,而测量IE则只需将电表表笔按极性并接在发射极电阻R\(_{E}\)的两端,测出这个电阻上的电压降VE(如图),然后按欧姆定律I\(_{E}\)=VER\(_{E}\)换算出发射极电流IE,这样工作比较方便,可省去焊拆的麻烦。当然如果发射极电路没有电阻串入的时候,就只能拆开线路进行测试了。(冯报本答)

图3
图3 🔍原图 (172×230)

问:显象管有几种尺寸,它的尺寸大小是怎样计算的?显象管怎样命名?

答:显象管的尺寸是以屏幕直径(圆形)或对角线(矩形)长度来计算的。目前我国常用的显象管有三种尺寸:供小型半导体电视机用的23SX5B,以及中型屏幕的35SX2B和43SX3B,都是矩形屏幕。

显象管型号的第一部分数字就是以厘米为单位的屏幕尺寸;第二部分SX代表“显象”;第三部分数字是生产类型序号;第四部分表明荧光物种类,B代表白色,即发白光。例如23SX5B就是屏幕对角线尺寸为23厘米荧光物发白光的显象管。(张家谋答)
