在无线电实验中是离不开电烙铁的。一些初学者，往往由于烙铁使用不当，焊接不得法，产生了一些假焊或脱焊的现象，结果使电路不能正常工作。因此，如何正确掌握电烙铁的使用和焊接方法，对于无线电初学者来说，是十分重要的。
一、电烙铁的使用
一般使用的电烙铁有75W（瓦）、45W、25W等几种。根据我们的实践经验，在装置半导体收音机等机件时，以使用45W电烙铁较好。因75W的电烙铁热量过大，容易烫坏晶体管等小型元件，25W的电炮铁热量小，焊接大型元件时又感热量不足。45W的电烙铁则可两头兼顾。

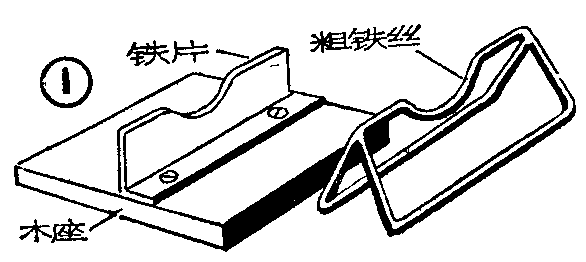

使用电烙铁前，应先做一个烙铁架。图1就是两种烙铁架的实物图。电烙铁在长期未用后在接通电源前，可用万用表电阻档测量一下电烙铁插销头两端是否短路或开路以及插销头和外壳间是否短路或有漏电。如未发现异常现象即可通电使用。

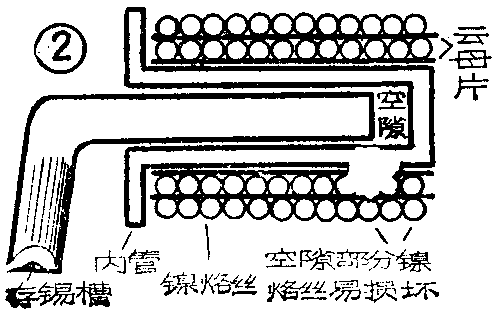

烙铁头应全部插进烙铁心子内，不宜抽出半截使用，否则空隙部分的镍铬丝易于损坏（图2）。新烙铁在加热使用前，应先把烙铁头锉刮干净。然后接通电源，在温度渐渐上升时，先在烙铁头上涂上少许焊剂，待加热到锡的熔点时，再去蘸锡，烙铁头就会很容易地沾上一层光亮的锡，烙铁便可使用了。如果象图2那样，事先在烙铁头的一面锉上一个三角形小槽，使易于存锡，使用起来会更方便些。
烙铁经长期使用后，烙铁头表面会被氧化。氧化的部分锡就沾不上去了。这时须用锉刀把烙铁头表面的氧化物锉去，再象新烙铁一样，重新上锡，才好使用。为了延长烙铁头的寿命，要经常使烙铁头表面保持清洁，并经常上着一层锡。
二、焊接方法
焊接前应先用小刀将被焊元件和引线表面需焊接处刮干净，使露出原来金属的光泽，涂上少许焊剂（松香水或焊膏），用烙铁先镀上一层锡。然后再把镀过锡的焊接点靠在一起，再涂上少许焊剂，进行焊接。
焊接时用烙铁头有存锡槽的一面接触焊接点，烙铁不要来回移动，也不必用力下压，只要适当停留一会，当看到焊接处的锡面全部熔化，即可拿开电烙铁。但这时锡还不会立即凝固，还应稍停留一会，或用嘴吹一吹，等焊锡凝固后才可放开所捏元件。如果在焊锡未凝固前移动焊接元件，焊锡就会凝成砂状或附着不牢固，形成假焊。
在使用电烙铁时，一定要等到烙铁有足够的温度（即能很快将锡熔化）后再进行焊接。否则，焊锡不能充分熔化，焊剂不能完全挥发出来，焊点不光洁、不牢固，而且焊接时间过长，会把零件烫坏。
焊锡多少要适当，不宜过少，也不宜过多。焊锡过少或过多也容易出现假焊现象，而且也不美观。理想的焊接点应该表面光滑，色泽光亮均匀，被焊导线的轮廓隐约可见，好像一滴水珠一样。这样，既牢固，又美观。焊完后可用镊子将每个元件轻轻拉一拉看是否有松动，如有松动应该重新焊接。
在焊接晶体管时，要尽量缩短焊接时间，最好用镊子或钳子夹住晶体管引线的下部，帮助散热，以免烫坏晶体管。
一般印刷电路板在出厂时都浸过松香水来保护电路板，所以在焊接印刷电路时无须再刮印刷板上的焊接孔，只要把被焊元件引线镀上锡，插入印刷板的焊接小孔，把引线稍弯折一下（图3），再涂上少许焊剂用锡焊牢即可。焊接速度要快，烙铁在印刷板上停留时间不能过长，否则印刷板的铜片易翘起或脱落。
在铆钉胶木板上焊接时，应先将铆钉刮干净镀上锡，趁焊锡未凝固时用钢针从铆钉内穿一下，等焊锡凝固后抽出钢针，便可留下一小圆孔。然后把要焊元件引线穿过小孔，弯折一下，进行焊接就可以了。
总之，在焊接时一定要细心，要认真，要在实践中总结经验，逐步掌握使用电烙铁的规律，不断提高无线电制作的焊接技术水平。 （北京市宣武区少年宫沈长生、江苏沙洲县插队知识青年徐达林）
