扩音机的整个电源系统一般包括进电保险、电源开关、调压器、高压启动继电器（中、小功率机器多数无此装置）、电源变压器、整流器和滤波器等几个部分。
属于机外电源输配电方面的故障有：进电电压波动幅度过大（一般要求为210～230V）；自发电的频率不符合要求；配电盘上的闸刀、输出线、输入线和保险丝的连接不牢固；外附调压器不正常；机器电源引入线过细等等。这些方面存在故障时，势必造成机器输入电源的不正常，我们就不再赘述了。这里将着重介绍机内电源系统变压器部分的一些故障现象及其检修方法。
大功率扩音机的电源变压器一般包括末级功放高压、末级负压及各级电压放大级次高压、末级功放灯丝电源和汞气整流管灯丝电源这四种电源变压器。200瓦以下的中、小功率扩音机一般只有高压次高压和灯丝两种电源变压器。“事物发展的根本原因，不是在事物的外部而是在事物的内部，在于事物内部的矛盾性。”所以，无论那种电源变压器都有它们各自产生故障的内在原因，掌握其故障内因，再考虑到与其他相关元件的外部联系“对症下药”，就能判断故障所在。
电源变压器的故障常见有如下各种情况：

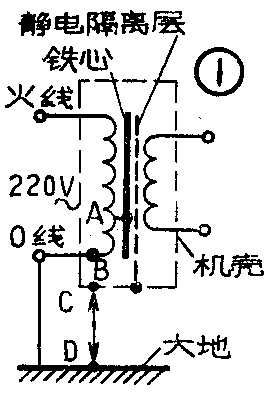

1．初级线圈局部和铁心（或静电隔离层）短路。现象是：当机壳不接地时，机壳对地有电压（初级装置旁路电容时例外），变换电源插头时，其电压数值或增大或减小或全无；变压器发热，甚至烧毁。原因如图①所示：
当A点短路时，因B点处于零电位，则AB间的电压等于CD间的电压，所以机壳带电（机壳不接地）。若机壳接地时，则线圈AB段构成一短路环，引起变压器初级过载熔断保险丝。如用的保险丝规格较大，时间稍长就会发热或烧毁。从变压器次级端测得电压也将低落，并出现杂音。
属于这类故障的机器，大多是变压器使用日久，绝缘材料绝缘强度降低，或因绝缘防潮处理不善，尤其是蜡浸变压器的静电隔离层年久受潮发霉，极易出现这种局部短路现象。
2.线圈与线圈间局部短路。这种故障在变压器初、次级都可能发现，但大多数发生在次级高压组。现象是变压器发热，保险丝熔断，次级高压低于正常值。对于全波整流，用万用表可测得两绕组电压不平衡，电压低的一组则是局部短路所造成的。若单圈或很少几圈短路，用万用表测量不出来时，可用手试摸线包会发现局部发热。

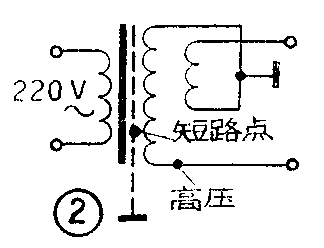

3．次级高压绕组和静电隔离层局部短路。这多发生在全波整流的变压器中，因两组中靠近静电隔离层的一组里层线圈对它存在高电压如图②。原因多系使用日久绝缘材料变质，绝缘强度降低或绝缘处理不好造成击穿短络。

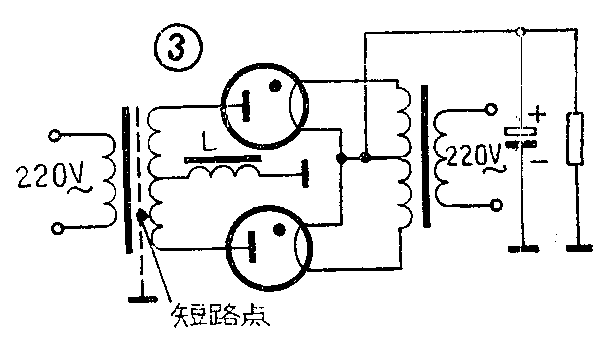

出现这种故障的现象是：短路不太严重时，内部发生跳火，因此机器输出杂音大并干扰收音，时久则变压器发熟，保险丝熔断，并且加不上高压。若系汞气整流管，启动高压的瞬间细心观察，可以看到一只管有蓝光，一只管无蓝光，同时变压器发生较大的振动声。即使两只管的屏帽都去掉，高压仍启动不了。若高压整流滤波系统把阻流圈装置在高压负端（如图③）的机器，由于有较大阻抗的阻流圈串接在高压绕组回路里，整流回路并非短路，这时可以启动高压，但容易看出一只管子蓝光很大，而另一只管子无蓝光或仅断续的有蓝光。用万用表测时一个绕组有电压输出，而另一个绕组则无电压输出。
发现这种故障应及时修理。但有时因广播工作的急需，而短路故障不太严重，可采用应急修理的办法，将静电隔离层引出线和铁心脱开，也能暂时使用。但总因线圈跳火短路逐渐扩大和干扰收音，是不能长期使用的。
4．静电隔离层故障。静电隔离层一般用铜箔或铝箔包绕在变压器初级外围，交叠处垫绝缘材料，铜箔是焊线引出，铝箔是卷压引出，都焊接在机壳上。有的把引出线夹在铁心片里。也有的变压器是绕一层漆包线作为静电隔离层。静电隔离层的故障除上述因绝缘不良与相邻绕组有短路现象外，再有就是引出线接触不良或松脱，失去隔离作用而干扰收音，或转播收音时出现明显调制交流声，这在用铝箔作隔离层卷压引出线的变压器较常见。另外用绕一层漆包线作静电隔离层，因为这层绕组两端存在电压更易出现与相邻绕组击穿短路。此外，这种方式对用汞气整流管作高压整流的变压器静电隔离效果不明显，虽无故障，却仍对收音有干扰现象。

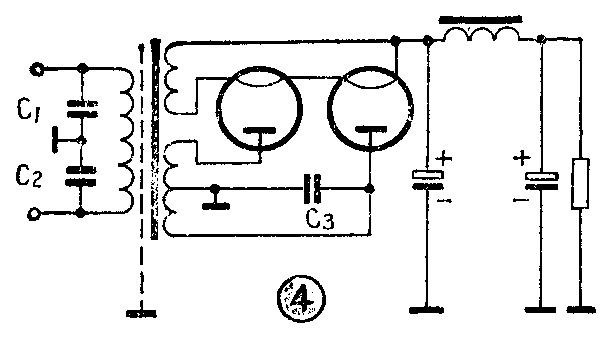

对静电隔离失去作用或作用不明显时，可分别情况采用以下两个办法，以旁路外来干扰和交流声：如图④（1）在变压器初级两端，分别接电容入地（C\(_{1}\)=C2=0.006～0.1微法，600伏），但此时机壳将带电，使用时机壳应当接良好地线，并注意安全。（2）高压绕组电压在350V以下的全波整流变压器中，可在其中一组（由实验而定）对中心点并接一电容（C\(_{3}\)=0.01微法，600伏）。但须说明，此两种方法均系应急措施，尤其对大功率高压电源变压器只能减轻对收音部分频段的干扰，且机壳带电，终究是权宜之计，宜彻底修复为佳。
5．直热式整流管灯丝绕组和其它绕组、铁心、静电隔离层短路：小型机器发生这类故障的现象是：整流管内跳火，接着保险丝熔断。用汞气管整流的较大型机器，加不上高压，或开高压时立即熔断保险丝，瞬间观察可见整流管内蓝光很大，末级屏流表不起。这是因为直热式整流管灯丝是阴极，整流正电压从阴极取出，灯丝对铁心等短路，即直流高压对地短路所引起。
6．变压器绕组开路。此类故障多发生在线径较细的小功率变压器，这在初、次级绕组均可能出现，而次级高压绕组较多见，原因多系防潮处理不善（如浸蜡处理的变压器）发霉断圈，引出线折弯处霉断。若系初级开路，则次级无电压输出，电子管灯丝不亮。若开路发生在次级，例如高压绕组是全波式的，有一组开路时，变压器全波变为半波输出，电压降低，则机器出现大的交流声，输出功率减小。这可用万用表分别测两组交流电压就能判断出故障所在。另一种情况是全波绕组中心点内部抽头处脱开，这时用万用表测量无直流电压输出，整流管两屏对机壳和中心点均无电压。
以上我们介绍了变压器常见故障的六种情况。在修理方面，凡属未暴露在线包外部的故障，均应拆下重新修复。(北京市广播器材修造厂 工人程仲 技术员谢祥恺)
