一、输出功率的测量

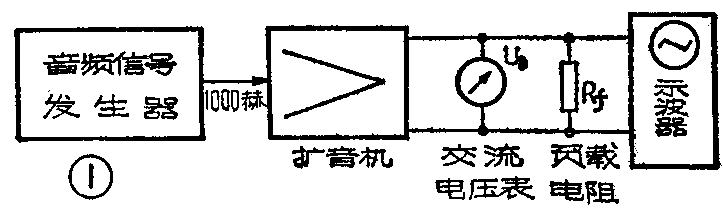

一般扩音机的额定输出功率，是在额定电源电压条件下，以一定的失真度要求来确定的。如GY275×2型机，电源电压220伏，额定输出功率为275瓦，失真不大于5％。如果失真度允许增大，那么输出功率还可以相应增大。所以，最大输出功率是大于额定输出功率的。测量方法和需用仪器如图①所示。
1．测量所用电源频率应为50赫；电源电压应为220伏。输入信号可在任一输入电路（话筒、拾音、线路）输入；要求是1000赫单音频额定电压的信号。测量输出电压的电压表的量程应大于被测电压；电压表的频率要求是应能测量1000赫以上的音频信号。
2．输出端以纯电阻为负载。电阻值按扩音机的额定输出功率P\(_{0}\)和输出电压U0计算：
R\(_{f}\)=\(\frac{U}{^{2}}\)0P\(_{0}\)
如：P\(_{0}\)=250瓦，U0=24o伏时，负载电阻应为：R\(_{f}\)=U0\(^{2}\)/P\(_{0}\)=2402／250=230.4欧。
负载电阻的功率应大于扩音机额定输出功率的三倍以上，以防止电阻温升过高。
3．输入测试信号，并逐渐增大信号强度，当实测负载电阻两端电压使达到额定值（屏流也达到额定值）时，按以上关系式算出的即为扩音机的额定输出功率。如电压达不到额定值，则输出功率不符合额定功率要求。如再提高输入信号，使输出电压高于额定输出电压，一直到屏流达到功放管规定的最大值为止，这时的输出功率即为最大输出功率。
4．每次测量时间应尽量短，一般不要超过3分钟（参考数值），以免损坏机器。如一次测不准，可间歇测量数次，达到目的为止。
5．示波器作为监示失真之用。
二、整机灵敏度的测量
扩音机各输入电路都有规定的输入信号电压。在输出功率达到额定值时，输入信号电压应为规定值，整机灵敏度才符合要求。测量仪器及接线图见图②。
1．测量时，所测输入电路的音量控制器应开到音量最大位置。输入信号必须由小到大逐渐升高。

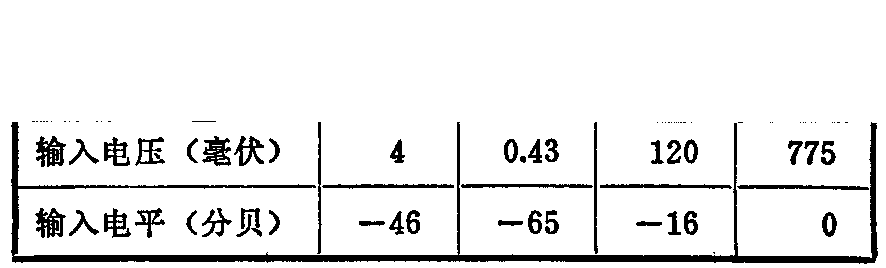

2．各种输入电路的规定输入电压一般如下表：
如实测整机灵敏度偏高，应调节被测电路的音量控制器到适当位置，使灵敏度符合使用要求。
3．如输入电平大于表列数值，即整机灵敏度过低，扩音机输入电压小时输出功率就达不到额定值；如输入电平小于表列数值，说明整机灵敏度过高，在使用中应防止引起过激失真（输入信号过大引起非线性失真），或噪音增大。
4．测量时对电源电压、负载电阻、输出电压及每次测量时间的要求，均与测量输出功率时相同。
三、失真度的测量

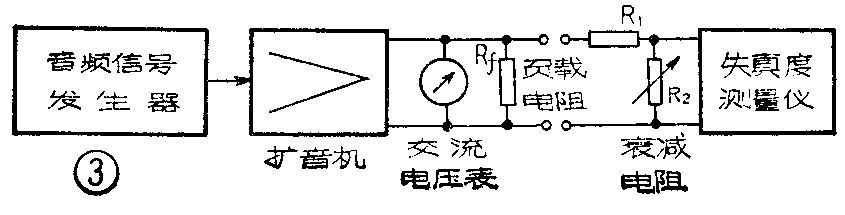

扩音机满负载额定输出功率时，用失真度测量仪测量失真度。输出电压各次谐波合成电压的有效值与基波电压的有效值之比，即为失真度的大小，一般应小于5％，可从失真仪上直接读出。测量方法及需用仪器如图③。
1．按照输出功率的测量方法先后送入80赫、1000赫、5000赫几个单音频信号，将扩音机逐次调到额定输出功率，并调节失真仪，分别测出各频率的失真度。
2．对于大功率扩音机来说，输入单音频信号保持扩音机输出额定输出功率的时间不能太长，一般要求不超过3分钟，因此可先使用低电压、小功率（额定输出功率的20～50％）来测量失真度，这样可允许较长时间的测量。
3．在小功率、低电压测量过程中，要注意校准失真仪的频率与信号的频率，并确定好失真仪的量程，为额定功率失真度测量作好准备。
4．在小功率、低电压测量的基础上，将输出调到额定功率，立即校准失真仪的零位并进行测量。测量时要微调频率与相位，并逐级缩小量程，测出准确的失真度。
5．如失真仪本身无衰减器，可用电阻接成衰减电路（如图③）。衰减电阻值由被测电压U\(_{0}\)与失真仪规定输入电压Ux来确定：
如U\(_{0}\)=120伏，Ux=1伏，并先确定R\(_{1}\)=100千欧，则：
R\(_{2}\)=R1U\(_{x}\)U0-U\(_{x}\)=100×10\(^{3}\)×1;120-1=0.84千欧。
实际应用中，R\(_{2}\)可用1千欧，使实际电压稍高于规定电压Ux，以满足失真仪校准时调节零位满度的要求。
四、频率响应特性的测量

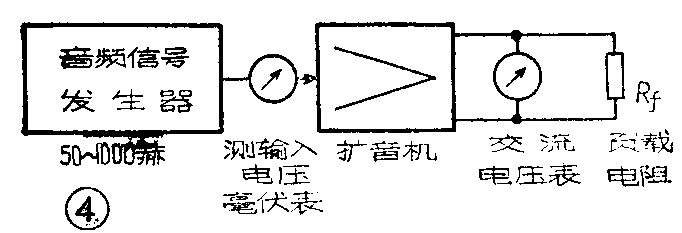

扩音机频率范围一般是80～8000赫。在这个范围内，输出电压（固定负载）的不均匀程度用频率响应特性曲线的平稳度来衡量。如果扩音机在各不同频率信号时输出的电压比较均匀一致，则频率响应特性平稳，对各种音调高低变化时的放音真实性强，频率失真小。反之，各不同频率的输出电压不均匀，则说明频率特性不好，不均匀程度越大，频率失真越大。所用测量仪器及接线如图④。
1．采用小功率、低电压测量方法。测量时输出功率可控制在额定功率的50％左右。
2. 必须保持输入音频信号的电压不变，只改变信号的频率，测出各不同频率时的输出电压值，并按表记录下来。
3．计算电平以1000赫时的输出电压为标准（0分贝），用下式计算出相对电平，一般不应超过3分贝。
相对电平=20log\(\frac{某频率的输出电压（伏）}{1千赫时输出电压（伏）}\)（分贝）
4．测量时音频信号发生器的阻抗不得高于被测电路的输入阻抗。
五、信号噪音比的测试

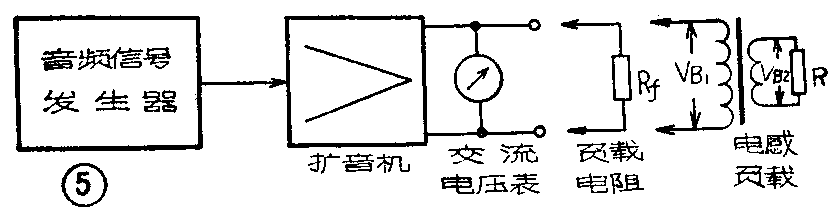

扩音机额定输出电压U\(_{O}\)与地信号输入时实测输出噪音电压U2之比为“信号噪音比”。测试仪器及接线图如图⑤。
测量噪音电压时，对定压输出扩音机而言，定压作用必须正常；对定阻输出扩音机则必须有负载测量，而且要用电感负载（可用变压器和电阻组成代负载），因为负载为纯电阻时，对噪音有短路作用，测不出真实噪音电压。代负载的变压器的功率应大于或等于被测扩音机的输出功率。电阻R可按被测扩音机额定输出功率P\(_{0}\)与变压器次级电压VB2来确定（计算方法同输出负载电阻计算）。变压器初级电压VB\(_{1}\)应等于扩音机额定输出电压。
1．与测额定功率时一样，首先测出额定输出电压U\(_{0}\)，然后关闭信号发生器，在输入端接入额定等效内阻，测出输出噪音电压U2。信噪比按下式计算：
N=20logU\(_{0}\)U2。
话筒级应大于46分贝，其他各级大于56分贝。
2．测量时应注意：①电位器位置始终保持不变；②测量仪器和被测扩音机要有良好的共同地线，并一点接地；③测量要在频率响应指标符合要求的前提下进行，否则会影响测量的准确度。
3．测噪音电压时必须防止有较大的杂音输出而损坏电压表。应先将测量用电压表调到250伏以上，监测确无较大杂音时，再调节电压表到适当量程，测出噪音电压。
六、输出电压平稳率的测量
定电压输出扩音机，在相同输入电压时，满负载输出电压与空载输出电压之比，叫做输出电压平稳率。定阻抗输出扩音机必须有负载使用，故无输出电压平稳率要求。
所用测量仪器与接线图同图②。
1．测量时，从“0”开始逐渐增大输入信号，先测出满负载额定输出电压U\(_{0}\)。然后将负载电阻Rf去掉，再从“0”开始逐渐增大输入信号，使与满负载时的输入信号电压相等；测出空载时输出电压U\(_{m}\)。计算出电压平稳率。
电压平稳率=\(\frac{U}{_{m}}\)U0应小于1.4。
2．测量过程中，如发现所测空载输出电压随输入信号增大而增大，超过额定输出电压1.4倍以上时，应立即停止测量，检修负反馈电路，修复后重新测量。
七、过载继电器控制电流的测量
过载继电器是大功率放大管的保护装置，用以防止过载电流对功放管、高压整流器等造成损坏。因此，对继电器要求是：在正常工作电流范围内保持继电器使电路接通的性能稳定可靠；超过工作电流范围时，继电器动作灵敏，能立即切断高压电源。
1．测量额定输出功率时的额定工作电流（250瓦扩音机功放管2×805屏流为380毫安）。
2．逐渐增大输入音频信号，使输出功率达到最大功率。当工作电流达到500毫安（大于正常工作电流20％）时，调节过载继电器分流电阻使继电器恰好吸合，从而控制高压继电器，切断高压直流电源。
3．如最大功率输出时，功放管屏流达不到500毫安，可将负载电阻减小一半，使机器暂时处于过载状态，功放管屏流会增大，然后逐渐从“0”开始增大音频信号，使工作电流达到500毫安，凋整过载继电器的分流电阻，使继电器能动作，切断高压电源。( 山东省革命委员会广播局广播网组)
