这种玩具装在一个海战布景箱里，布景箱的背景是一个蔚蓝色的大海。有一艘“敌舰”在布景箱内左右游动。布景箱前面三米处放着一支光电枪。只要操纵光电枪，使机枪射出的光束击中正在行驶的“敌舰”中部的小小圆孔，“敌舰’便会应声下沉。
这件玩具是怎样动作的呢？下面就简单地介绍一下它的结构和动作原理。

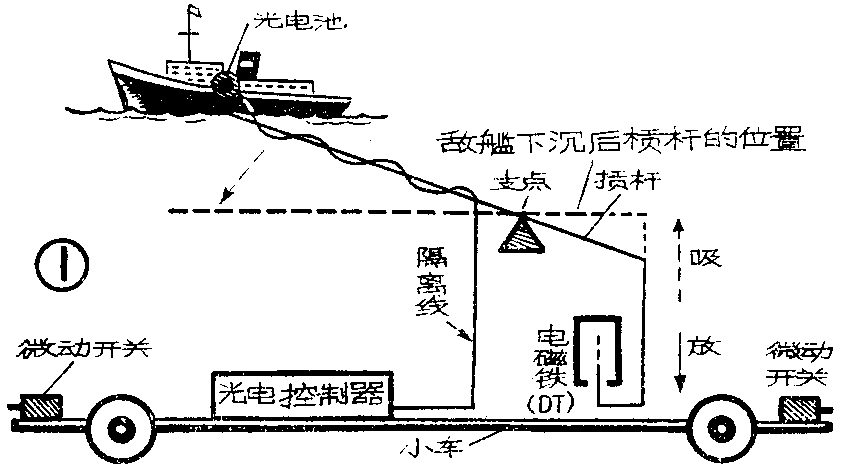

主要部件 这个玩具的主要部件如图一所示。布景箱底部往返行驶着一部小车。小车上装有一个光电控制器、一套电磁铁DT、以及能被电磁铁上下吸动的一套杠杆装置。杠杆的一端装上一艘“敌舰”，小车行驶时带动“敌舰”也往返行驶。射击“敌舰”的信号是由光电枪发出来的。光电枪放在离布景箱三米处，是一个机枪模型，里面装有小灯泡和聚光镜。扣动扳机时，光电枪即射出一束强光。射击信号的接收部件是一个直径20毫米的硒光电池，它装在“敌舰”的中心部位，通过隔离线和光电控制器相连。
小车是通过一条传动绳由一个低速可逆电机D来带动的。可逆电机及电机的控制部件除微动开关AN\(_{1}\)、AN2外，均安装在布景箱内的一端。
动作过程 可逆电机的控制电路如图二所示。微动开关AN\(_{1}\)、AN2和中间继电器J\(_{1}\)是用来控制电机逆转的。RD为单插保险。ZD为小灯泡，起降压作用。当K1闭合时，低速可逆电机D开始运转，于是带动小车行驶，“敌舰”亦跟随小车游动。

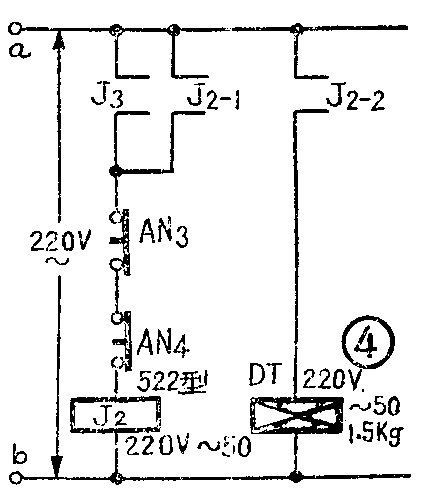

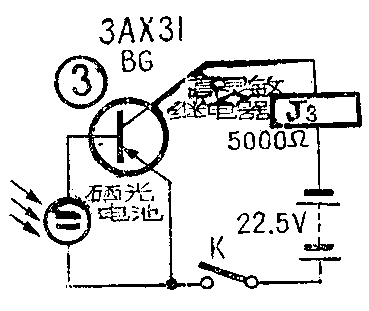

一束光击中“敌舰”，它为什么就会下沉呢？这是因为接收射击信号的硒光电池是一个将光能转换为电能的器件，当没有光照射它时，也就是说光电枪末击中它时，光电池内就没有电流产生，管子BG不导通（见图三），J\(_{3}\)不动作。此时电磁铁处于释放状态，安装在杠杆另一端的“敌舰”上升，浮在上面游动。但是当光电枪击中硒光电池时，光电池立刻就会产生一个微弱电流，电流流过晶体三极管的发射结，而使三极管的集电极电流显著增加，带动高灵敏继电器J3闭合。由于J\(_{3}\)闭合，中间继电器J2的电路接通（见图四），于是J\(_{2}\)的两组节点J2-1、J\(_{2}\)-2同时闭合，电磁铁DT电路接通，磁铁吸进杠杆，“敌舰”便下沉了。
可逆电机是怎样逆转的呢？下沉后的“敌舰”怎样重新浮上来呢？这些动作是靠微动开关AN\(_{1}\)、AN2、AN\(_{3}\)、AN4来完成的。这四个微动开关分别装在小车两端：AN\(_{1}\)、AN3在一端；AN\(_{2}\)、AN4在另一端。四个微动开关的限位弹性铜片装在布景箱两端。当小车到达其中任一终端时，例如AN\(_{1}\)、AN3撞上了限位弹性铜片，撞击结果AN\(_{1}\)瞬间闭合（见图二），于是继电器J1动作使得常闭接点J\(_{1}\)-2断开，而接点J1-1和J\(_{1}\)-3闭合，电机则逆转，带动小车反向驶行；而AN3撞击后瞬间断路（见图四），于是J\(_{2}\)断路，J2-1、J\(_{2}\)-2同时释放，是磁铁DT断路，杠杆释放，“敌舰”就重新浮上。（ 钱信格）
