在中学物理实验室中进行半导体实验时，经常要用直流6V稳压电源。本文向读者介绍一种带有短路保护的简易晶体管稳压器，可供在实验室中配合低压电源使用，它具有简单、安全、经济和分组使用时各组间无干扰的特点。

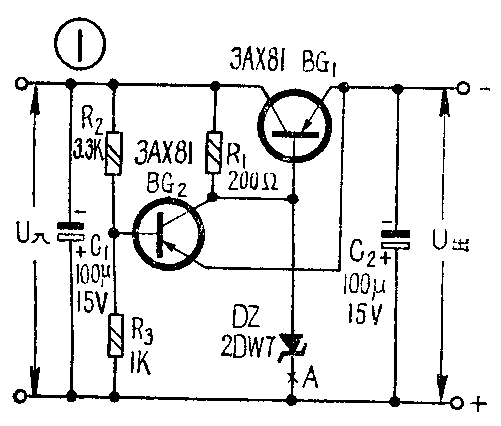

稳压器电路图如图一所示。图中除C\(_{1}\)、C2起滤波作用外，其余元件可分为两部分。

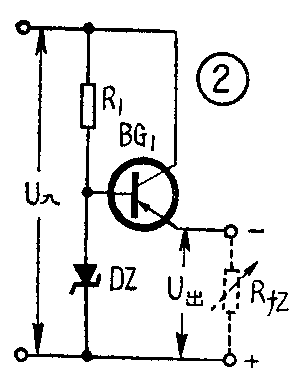

1．由BG\(_{1}\)、DZ和R1组成稳压电路（如图二）。由图中可看出：晶体管BG\(_{1}\)接成发射极输出器电路，因此输出阻抗Rfz很低，起恒压源作用。
DZ稳定电压为5.8V～6.6V，由于正常工作时晶体管BG\(_{1}\)处于导通状态，发射结的正向压降约为0.2～0.3V，可略去不计，因此输出电压可认为等于DZ的稳定电压。
电阻R\(_{1}\)的作用是提供稳压管DZ的电流通路，为DZ建立工作点，同时它也是BG1的偏流电阻。
2.由BG\(_{2}\)、R1、R\(_{2}\)、R3组成短路保护电路。由图一看出：当稳压器正常工作时，BG\(_{2}\)发射极的电位等于输出端电位，而基极电位要由R2、R\(_{3}\)分压后获得，所以发射极电位低于基极电位，发射结处于反向偏置，BG2不导通。但是当负载短路时，BG\(_{2}\)发射极接地，于是管子立即导通，由于R2取值较小，使得BG\(_{2}\)一旦导通立即进入饱和状态，此时BG2的集—射极之间电压V\(_{ce2}\)近似于零，即BG1的基—射极之间电压V\(_{bel}\)近似于零，BG1截止，BG\(_{2}\)起到了在短路时保护BG1的作用。
调整管BG\(_{1}\)、短路保护管BG2 可采用I\(_{CM}\)≥50mA的低频三极管，我采用3AX81。

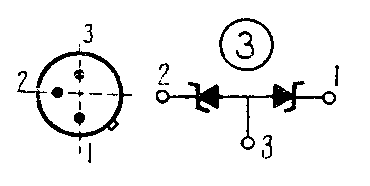

2DW7的管脚图见图三。在接入电路时可任选1—3或2—3两脚，但需注意必须3脚接BG1基极。

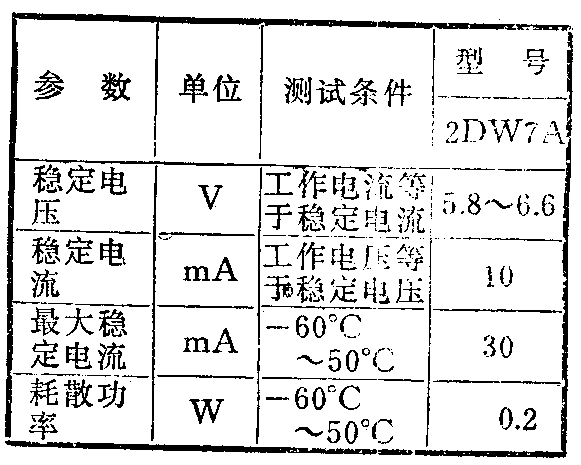

DZ采用精密稳压管2DW7，其参数列于下表
安装完毕，按下述步骤测试。
1．在图一中的A点（带×处）串人直流电流表。用低压电源直流6V档作为输入。将输出端开路，此时电流表所指示的为稳压管的工作电流，应在15mA左右。
2．用直流电压表测量输人端电压应在8.4V左右，输出端电压在5.8V左右。

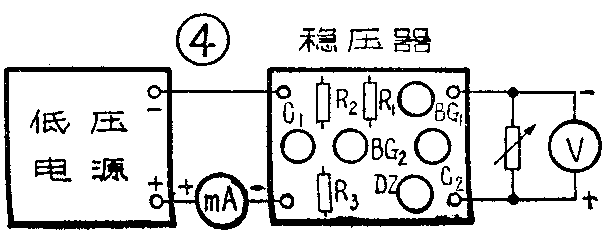

3．在低压电源与稳压器之间串入一直流电流表（500mA档），而输出端接人200～300欧姆的可变电阻及一直流电压表（见图四）。自大至小改变电阻，观察输入电流和输出电压的变化。当输入电流增至100mA时，输出电压降应不大于0.5V。
4．将输出端短路，输入电流应迅速减小至40mA左右。(教兵)
