推挽输出式半导体三管机

在伟大的、史无前例的无产阶级文化大革命中，广大农民群众热烈希望通过广播迅速地听到我们党中央的声音，迅速了解全国轰轰烈烈开展的文化大革命的情况。为了满足农村的这种需要，我们在这期比较详细地介绍一种适合农村收听的半导体收音机。

收音机电路的四个主要任务 在我们周围空间充满了无线电波。收音机的作用，是接收无线电波，并把它变成声音。在这个变换过程中，一般可以分成四个主要部分，我们就叫做收音机电路的四个主要任务吧。

第一个任务是选台。空间中的无线电波，来自各个电台。我们收听时，只需要听一个电台的节目，而且希望能选择要收听的电台。所以在收音机中必须有一个选台的装置。

第二个任务是检波。收到的电波是一种经过调制的频率很高的电波，不能直接转换为可以听到的声音，而要经过一番解除调制的程序，这个程序就是检波。

第三个任务是放大。收到的电波很微弱，必须经过放大，然后转换为声音，才有足够的强度。

第四个任务是发声。这是收音机最终必须完成的任务。

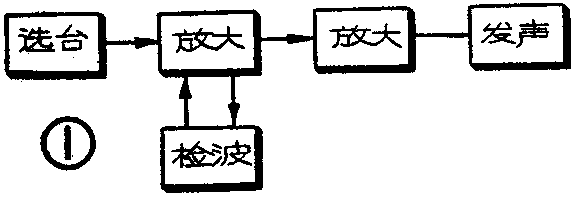

根据上述的四个任务，可以把我们要介绍的收音机的电路，用一个方框图来表示，见图1。记住这个方框图，就可以比较清楚地来进一步熟悉电路。

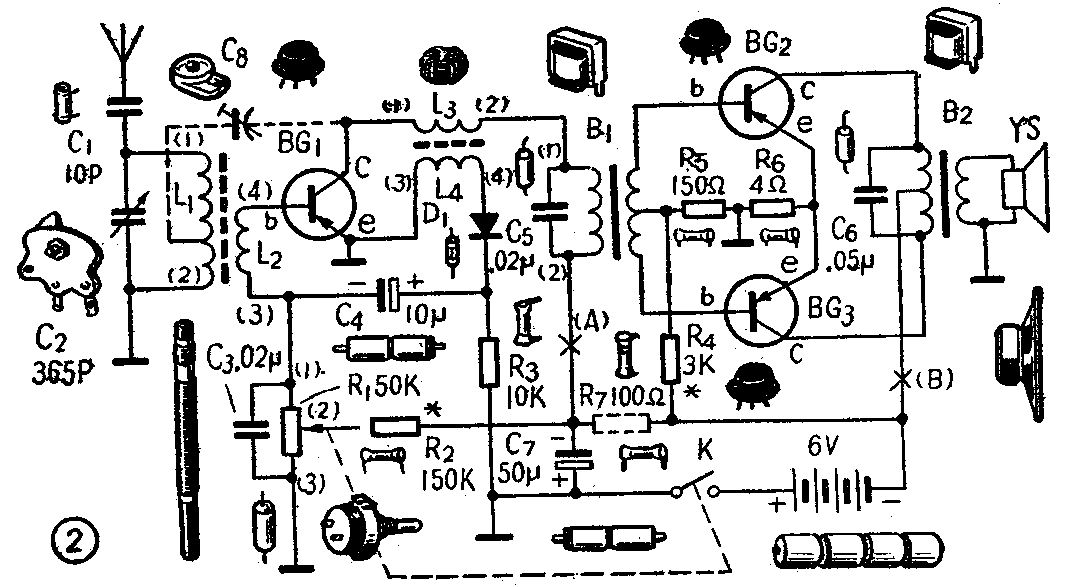

跑一跑电路 我们这里介绍的收音机，是一种三管推挽输出式半导体收音机，它的电路图见图2。图中的线条代表导线，各种符号所代表的实物（叫做元件），画在符号的旁边。

电路中的主要元件，有电阻、电容、电感、变压器等等。在跑电路之前，先简单讲一讲这些元件的一些主要特性。电阻可以通过各种电流，包括交流（如收到的电波产生的高频电流）和直流（如电池中发出的电流）。改变电路中电阻的数值，可以改变电流的大小。电容只能通过交流电，而且它的数值愈大，交流电愈容易通过。如果数值小，就只能通过频率较高的交流电。电感能通过直流电，也能通过交流电，但是在通过交流电时，受电流频率的影响，频率愈高的电流，愈难通过电感，这一点与电容的特性恰恰相反。变压器有几组线圈，当一组线圈中有交流电流时，在其他组线圈中就能感应产生电流，相当于从一组线圈把电流传递（也叫做耦合）到其他组线圈去了。

记住上述元件的这些特性，就可以来跑一跑电路，这样可以帮助了解一些电路的基本原理，并且熟记电路，便于安装。

先从天线跑起。电波从天线下来，变成高频电流。首先通过由C\(_{2}\)、 L1组成的选台部分。C\(_{2}\)是可变电容器，转动C2可以选择电台。电容器C\(_{1}\)是用来减小外接天线时对选台电路的影响。L1、L\(_{2}\)是绕在磁棒上的线圈，相当于一个变压器。因此，收到的电台所产生的高频电流传递到L2线圈，而加到半导体管BG\(_{1}\)的基极b和发射极e之间。它的主要通路是线圈L2、电容器C\(_{3}\)、地、BG1发射极e、BG\(_{1}\)基极b、线圈L2。这个电流，通过半导体管BG\(_{1}\)放大，放大后的高频电流从BG1的集电极c和发射极e之间输出：一部分经过L\(_{3}\)、C5、C\(_{7}\)到地；一部分经过C8、L\(_{1}\)到地，再通过L2送回BG\(_{1}\)的输入端，这样就加强了输入的信号强度，这种作用叫做再生，C8也就叫做再生电容器。通过L\(_{3}\)的高频电流，感应到L4中去，经过二极管D\(_{1}\)检波后，在检波负载电阻R3上产生能够转变为声音的音频电压，这个音频电压再通过C\(_{4}\)、L2加到BG\(_{1}\)的输入端。检波后剩余的高频电流就通过C4、C\(_{3}\)入地。检波后所得到的音频电流，又经过BG1再作一次低频放大，最后经过变压器B\(_{1}\)的初级线圈输出到BG2、BG\(_{3}\)。C5与B\(_{1}\)初级线圈并接，它的作用是让低频电流通过线圈，而让高频电流通过C5，这样就把高频电流和低频电流分开了，C\(_{5}\)起的作用就好像是旁路的作用，所以叫做旁路电容器。C7的作用是使低频电流直接通过它到地，到BG\(_{1}\)发射极，完成通路。

从上面讲的情况可以看出，利用一个半导体管BG\(_{1}\)对高频和低频信号电流反复放大，所以这种电路叫做来复式电路。

在离电台较远的地方，或者要供几个人收听，就还需要放大。因此，还利用两个半导体管组成一级放大电路。从B\(_{1}\)输出的低频电流，加到BG2和BG\(_{3}\)。经BG2和BG\(_{3}\)放大后的输出电流在变压器B2中相加，因此可得到较强的输出。利用两个半导体管按照图2中连接方法构成的电路，就叫做推挽放大电路。这两个三极管，就像两个火车头，一个接在车箱前面拉，一个接在车箱后面推一样。

低频电流通过B\(_{2}\)，在喇叭中产生声音。C6也是个旁路电容器，让高频成分旁路，不经过B\(_{2}\)，以免送到喇叭内产生杂音。

再谈一个问题 半导体管工作时需要电源，而且要按照半导体管特性供给电源。图中的电阻R\(_{1}\)、R2、R\(_{4}\)、R5、R\(_{6}\)就是为了配合半导体管特性供给半导体管电源而接入的。由于同型号的各个半导体管的特性不可能完全一样，所以在具体安装时要对这些电阻作调整。实际上，只要调整图中的R2和R\(_{4}\)电阻数值就可以了。R1是一只电位器，也就是一只可变电阻，变动R\(_{1}\)的数值可以改变BG1的电流，调整音量。

特别要注意，电池的正极和负极一定要按图中的极性连接，否则要烧坏半导体管。

图中用虚线画的零件（即C\(_{8}\)、R7）的作用，在介绍调整时再讲。

图中⊥符号表示接地，凡是接地点，都通过导线互相连接起来。

C\(_{1}\)是天线耦合电容，可以用任何型式的，容量的要求也不严格，从几个微微法到几十个微微法都可以。同时也看你所用的天线长短而定。天线长的可用容量小一些的，天线短的可用容量大一点的。

调谐电容器C\(_{2}\)可用任何一种单速可变电容器，只要它的最大电容量是在180微微法以上的，如250、290、365、470微微法等都可以。在型式上，空气的、固体介质的、小型的或大型的都可以，要按你选用的机箱体积大小决定。本机采用365微微法的一种。要注意的是当选用其他容量的C2时，L\(_{1}\)的圈数要与他相配合。采用容量较大的C2时，L\(_{1}\)的圈数要减少些。用容量较小的C2时，L\(_{1}\)的圈数要加多些。一般可以在试收过程中加以调整。

磁棒（磁性天线棒）可以用M4型适合用于中波波段的磁棒。至于外形可以用圆的或扁的，只要截面积一样，效果也相同。磁棒的长短，一般可用70毫米到170毫米的，愈长效果愈好。如果机箱尺寸较大，应尽可能采用长一点的。

线圈：L\(_{1}\)一般宜用三至七股的多股丝包线绕制，如果买不着这种线，也可以用细漆包线（线号要求不严）自己绞合。L1的圈数要看所用磁棒的长短和C\(_{2}\)容量的大小而定，一般在50圈到100圈之间。L2也用与L\(_{1}\)同样的线，约绕3～10圈，约为L1圈数的十分之一。

高频变压器（L\(_{3}\)、L4）用外径10毫米内径6毫米的小破坏，L\(_{3}\)用38号左右的漆包线绕60～90圈，L4用同号线绕120～150圈左右。如果搞不到小磁环，也可以用棒状小磁心，这时L\(_{3}\)及L4的圈数要适当加多些。

输入变压器B\(_{1}\)及输出变压器B2\(_{1}\)可用市售一般3∶1～5∶1的推挽输入变压器，外形大小不拘，一般说来，如果机箱足够容纳，还是用大一些的效率较好。B2则要和所采用的喇叭音圈阻抗相配合，例如喇叭是3.5欧的，就要用次级是3.5欧的推挽输出变压器。至于B\(_{2}\)的初级阻抗一般都在700欧左右，要求不很严格。

电阻与电容：全机中R\(_{2}\)（几十千欧至1百多千欧）和R4（在2K～5K）要在调试过程中选择。其他电阻和电容也要求不严格，一般上下相差20～30％问题不大，有的差几倍都可以。例如耦合用电解电容器C\(_{4}\)可以用3～30微法的（耐压可用3伏以上的），旁路电容器C7可以用30～100微法，耐压是6状以上的。电位器R\(_{1}\)可用10K～50K的，大型小型都可以，R3可用10～50K的，R5可用100～200Ω的，R\(_{6}\)可用4～15Ω的，R7可用50～200Ω的。C\(_{3}\)、C5可以用0.01～0.05微法的，C\(_{6}\)可用0.01～0.1微法的。

半导体管：BG\(_{1}\)可用任何型号的高频三极管；BG2及BG\(_{3}\)可用任何型号的低频管，但最好用适宜于作小功率输出的型号如3AX3、3AX22等。二极管D1可用任何型号的点接触二极管。

喇叭可用2寸半到6寸半的动圈喇叭，音圈阻抗也不限（但一定要与输出变压器B\(_{2}\)的次级阻抗相配合）。

所有以上许多元件，如果机箱容积许可，应当尽量选用大型的，因为大型元件价格比较便宜，而且效率高，耐用可靠。

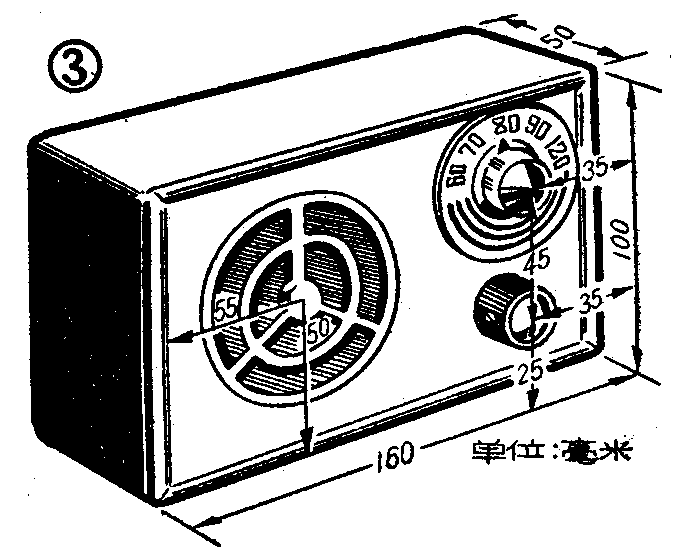

这里介绍的收音机，实际制作采用便携式的售品塑料机箱（图3），既宜于在屋里收听，也便于带到其他地方用。机箱也可用木板自制，尺寸和开孔的位置，图3已经注明了。

收音机的元件，除电池外，全部都装在一块安装板上，然后随板一起固定在机箱里。安装板采用售品绝缘层压胶板。零件装在胶板的正面，背面焊接连线。实在没有胶板的话，也可利用硬皮书上的厚马粪纸板代替，但它不够坚韧隔电性能也较差，所以效果不如用层压胶板好。胶板大小应随机箱尺寸，可用剪刀裁剪。但是只用剪刀很难剪得整齐，而且会使胶板崩裂，可在要裁剪的地方，先用小刀在正面和背面同一条线上，沿着尺子用力各划刻出一道线槽，然后再用剪刀顺槽裁剪，这样裁得的安装板就很光洁整齐。

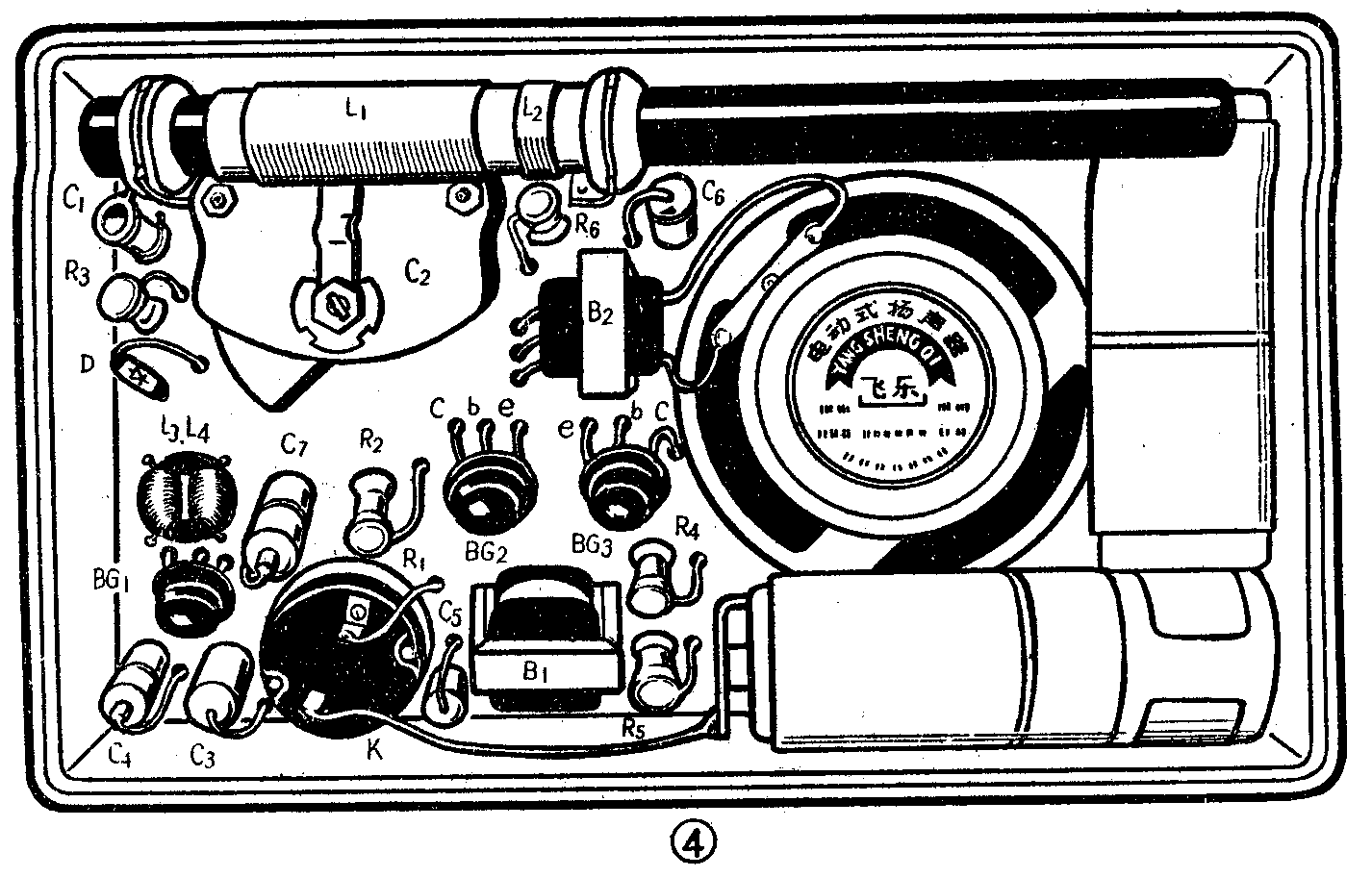

元件在底板上的位置，根据机箱的开孔位置决定。具体布置见图4。安排时主要考虑接线怎样可以短捷，而又不致使某些元件的相互位置关系引起不良影响。其中重要的是高频变压器（L\(_{3}\)、L4）和磁性天线线圈L\(_{1}\)、L2之间的位置，因为它们相距太近，便会引起感应，使收音机产生不应有的啸叫。图中所画的L\(_{3}\)、L4的位置，是经过试验后选定的。这样的安装位置是适当的，还可起到产生再生的良好作用。其次是两只低频变压器B\(_{1}\)2，它们的位置应当互成垂直的方向。

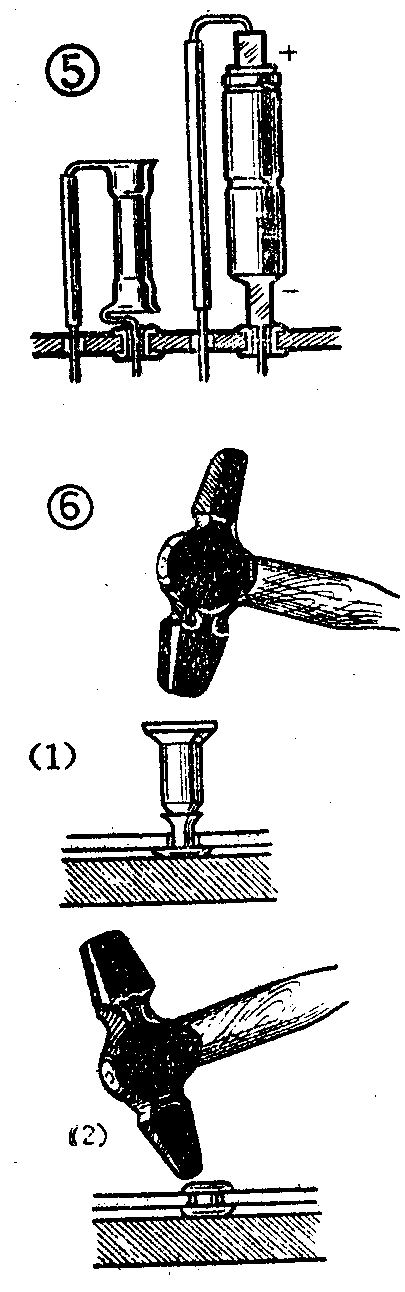

电阻、电容器等零件采用竖立焊接的方法固定在底板上。在底板上每个元件对应的位置开两个孔，其中的一个加钉空心铆钉，使元件焊牢固定在它上面，还兼作接线之用（图5）。在底板上钉装空心铆钉的方法，可用一只大洋钉子，将其尖端磨成钝圆锥形，作为冲子放在铆钉背面用小铁锤冲铆。冲时应当注意只要钉口稍稍张开即可，不要使其崩裂，然后用锤头直接向铆钉口四周轻轻地锤击，这样钉口自然向外翻拆下卷紧固，而且铆成后可如正面一样整齐（图6）。

电池采用四号小电池四节，成反L形串联装入机箱内（见图4），第二和第三节电池之间的连接，是将第二节电池的侧面外皮纸撕开一小部分，露出负极锌皮，使第三节的正极在它的侧面和它相接。也可以用铁皮做成一只接连尾端的卡子，套在第二节的尾端，使它和第三节正极相接。

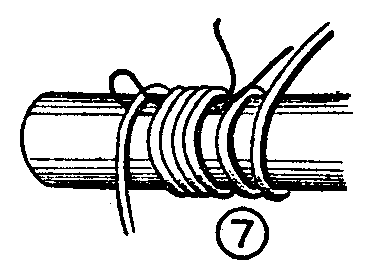

磁性天线用直径为10毫米、长度为140毫米的磁棒。绕制线圈L\(_{1}\)和L2时，先在磁棒上缠一两层厚纸，另用厚书皮纸在它上面裹三四层粘制成50毫米长的纸筒，作为线圈架。线圈L\(_{1}\)用7×0.07纱漆包线绕50圈，线头为（1），线尾为（2）。线圈L2用同号线，在距L\(_{1}\)线尾5毫米处按同方向绕5至6圈，线头为（3），线尾为（4）。线圈的头尾可用双股棉线锁紧（图7）。绕成后将线圈从磁棒上退下来，去掉缠在里层的厚纸，重新套到磁棒上，使它可在磁棒上移动。绕成的线圈最好在融蜡里浸一过，这样可以防潮加固，提高线圈的性能。

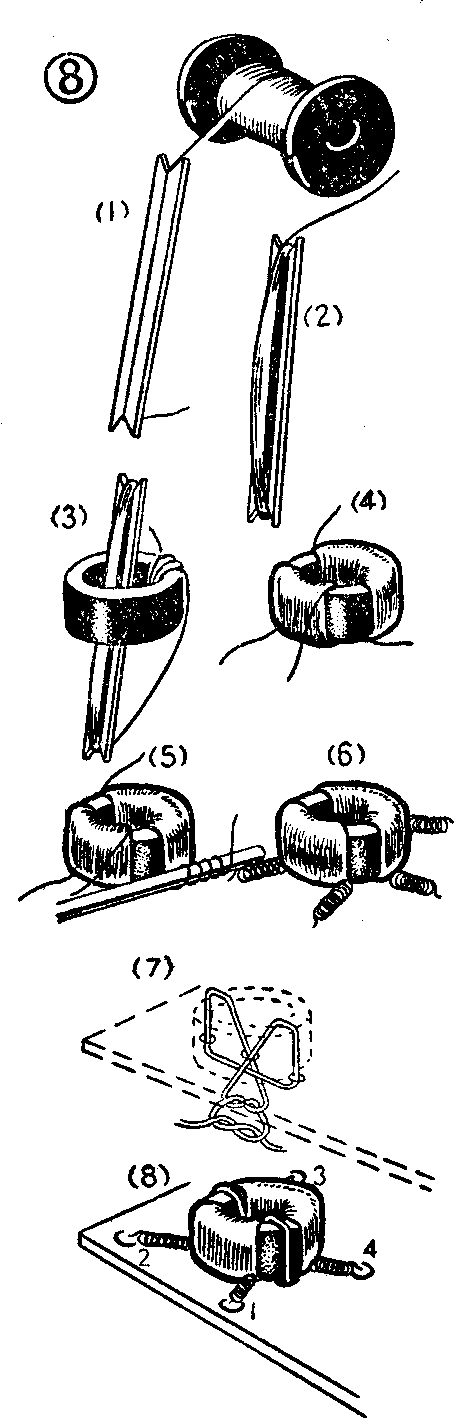

高频变压器L\(_{3}\)、L4采用外径10毫米的小磁环为磁心，两个线圈分绕在磁环上相对的两边，L\(_{3}\)用（38号）单漆包线绕90圈，L4用同号线绕150圈。绕制前磁环上最好涂几层万能胶，或浸蘸些融蜡，使磁环棱角不致损伤线圈导线的漆皮。绕制和固定具体步骤见图8。

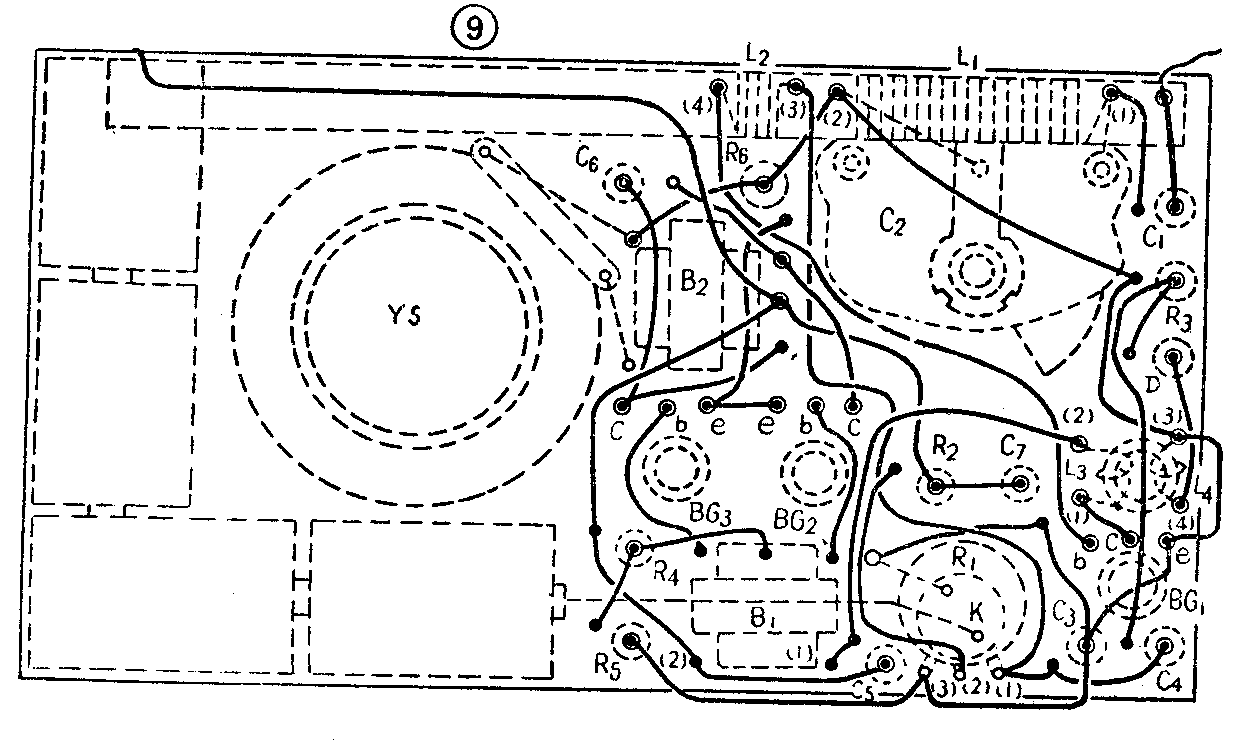

各元件逐件通过铆钉焊接到底板上，同时也用细单股塑料导线在底板背面进行电路的连接。焊接的顺序，应当先接电阻、电容器等件，最后才焊半导体二极管和三极管。元件和半导体管在焊接前应当先将线脚烫锡，然后接线，这样可以缩短焊烫的时间，使元件特别是半导体管不致损坏，而且牢固可靠。焊接最好使用功率较小的电烙铁（25瓦）。在无电源的地方，用火烙铁时也应当选用小铜烙铁头烧焊。电容器C\(_{4}\)和C7是电解介质的，它们本身的接线有正负极之分，焊接时应当注意分清极性，不可接错。底板的实体接线如图9所示。

元件和电路全部焊接完毕以后，还须经过一番调整，收音机才能正常工作。调整的内容主要是使前后两级半导体管都处于适当的工作点上工作。首先是通过变换供给基极电流的偏流电阻R\(_{2}\)，来确定前一级BG1管的工作点。正常的调整手续，是将连接次级的音频变压器B\(_{1}\)，从电路中的①和②两点焊开来，切断前后两级。旁路电容器C5也暂时断开不用。在①和②点换接上一副800欧耳机（这样就是一台完善的单管机），并在电路（A）处断开，串接一只0～5毫安的直流电流表，将电位器R1的动臂（2）旋向音量最大，即（1）点，然后变换偏流电阻R\(_{2}\)的阻值（图中R2旁注有*符号就是说明阻值是须经过试验调整决定的）。加大阻值可使集电极电流减小；减小阻值则电流加大。最后使电流表指示的集电极电流为1～1.5毫安，这就是这一级半导体管的正常工作点。这时旋动调谐电容器C\(_{2}\)到有电台的地方，耳机里就可听到响亮的广播声音。如果听到电台声音时，耳机里掺杂啸叫声，或是在无电台声音时也有啸叫声，这可能是高频变压器的初级线圈L3接反了，可将它的①和②两端对调一试。

在没有电流表指示集电极电流的情况下，也可以凭着听觉来进行调整。这时要多备几只阻值不同的电阻。例如这里图2中所标R\(_{2}\)为15K的，则可另备240K、200K、100K、51K、30K等数只，从高阻值起逐一换接上去充作R2，直到选出一只能够收听到电台播音的为止。

如果换后听到的电台声音很大，但音质噪杂不佳，这是偏流电阻阻值偏低了（半导体管的工作电流太大），可用小刀轻轻地将电阻上的漆皮去掉一部分，然后将露出的碳膜轻轻地刮除一些（使阻值增大），直到耳机中声音很大而音质也很优美为合格。如果换后听到的电台声音很小，这是偏流电阻偏高（工作电流太小），可将漆皮刮掉后，在露出碳膜的地方，用软铅笔涂抹（使阻值减小），直到声音又大，音质也好为止。

在前级调整完毕后，应将电路按图2恢复接好，进行下一级的调整。这时将电流表接入电路的（B）处，可变电容器C\(_{2}\)要旋在无电台地方，变换电阻R4的阻值，使BG\(_{2}\)和BG3两管在无信号情况下的集电极电流为3～5毫安。无电流表时，R4阻值可以不必调整，就按图2所列R\(_{4}\)阻值，即可收音。

为了制作简便，本机没有装设调节再生的装置，是靠高频变压器L\(_{3}\)、L4和天线线圈L\(_{1}\)之间的耦合产生固定的再生作用。所以调整时收到电台声音后，可将高频变压器在原位置作方向上的转动，即利用绝缘物如竹筷子或塑料牙刷柄插过变压器中心，使它向左或右稍作旋转，以求达到音量最大、音质最好。要想进一步提高收音机的灵敏度和分隔电台的能力，可如图2虚线所示，在BG1管的集电极和天线线圈L\(_{1}\)的抽头之间（抽头应在绕制L1时在距尾端第10圈处预先抽出），加接一只再生电容器C\(_{8}\)（实际为4.5／25微微法的瓷介半可变电容器），调节C8，可使再生量控制在最佳点上。

调整时如果喇叭里出现“扑扑”的叫声，这是由于前后两级引起反馈的缘故，可如图2虚线所示，在电路中加接电阻R\(_{7}\)，使它与原有旁路电容器C7配合起来，成为一个退耦合电路，就可使叫声消除。

这台收音机在距离电台较远的地方使用，应当加接外天线，才能取得良好的收听效果。调试时也应当加接外天线，否则不易调整好。
