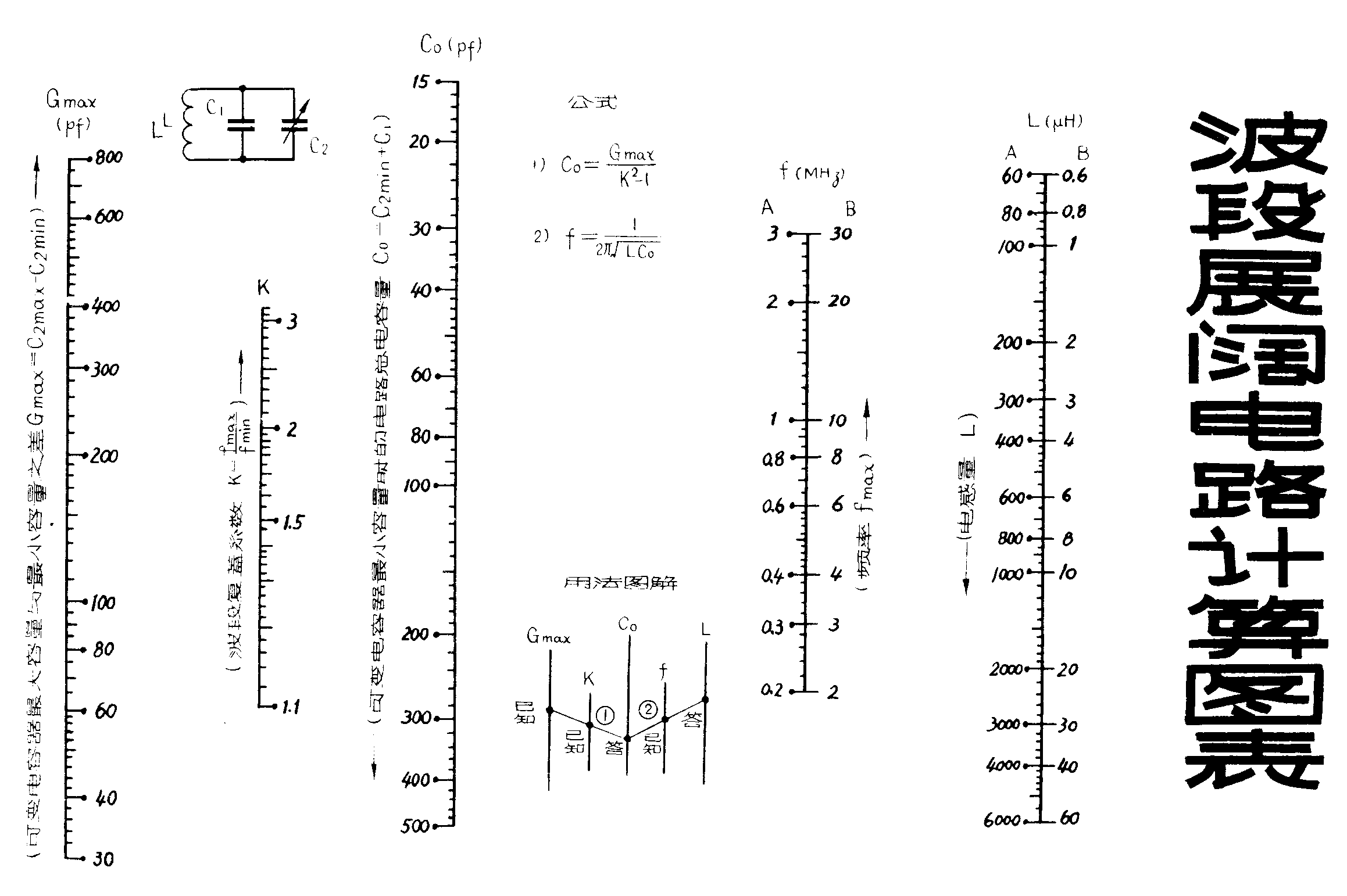

用本图表可以求解接收机调谐电路及波段展阔电路中的附加电路和调谐线圈的电感量。对可变电容器而言，附加电容器的电容量增加，频率覆盖系数就会减少，从而可达到波段展阔的目的。图表中的附加电容C\(_{1}\)包括电子管的极间电容、布线电容、线圈的自身电容、线圈的初级等效电容及补偿电容，等等。
〔例1〕某一接收机的可变电容器最大容量为365pf,最小容量为10pf；电子管的极间电容为3pf；布线电容为8pf。今要求频率范围为1650～550KHz，试求调谐电路的电感及附加电容。
解：按题意知
K=\(\frac{f}{_{max}}\)fmin=1650;550=3
G\(_{max}\)=C2max-C\(_{2min}\)
＝365－10=355pf
用直线连接G\(_{max}\)尺及K尺之刻度， 延长至C0尺得C\(_{0}\)=45pf，于是
附加电容=45-3-8-10=24pf；
已知f\(_{max}\)=1650KHz，用直线连接C0尺与f尺之刻度，延长至L尺，得知调谐线圈的电感量L=210μH。
〔例2〕上例接收机的收听范围若改为4000～3000KHz，则
K=\(\frac{f}{_{max}}\)fmin=4000;3000=1.33
C\(_{0}\)=453pf，L=3.4μH
于是附加电容=453-3-8-10=432pf。
