在收音机或扩音机中将前一级放大了的电能传送到后一级的电路叫耦合电路（又叫交连电路）。常用的耦合电路有阻容耦合和变压器耦合两种。现以收、扩音机低频放大级间耦合电路为例，分别谈谈这两种耦合电路的组成和元件的作用。

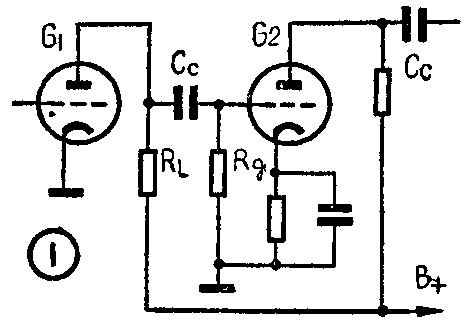

一、阻容耦合电路（图1）它是由屏极负荷电阻R\(_{L}\)、耦合电容CC和栅漏电阻R\(_{g}\)三个零件组成的。
1．负荷电阻R\(_{L}\)：它的作用有两个：
（1）产生音频电压 R\(_{L}\)接在电子管G1的屏极电路中，变化的屏流在它上面所产生的音频电压就是G\(_{1}\)的输出电压，如果没有它就无法显示放大能力。就好像一辆大汽车如果不载上货物而只是空跑就显不出它的威力来，所以RL是绝对少不了的。
（2）接通直流高压 它接在高压与屏极之间，就使高压通过它加到屏极上。如果断开R\(_{L}\)，屏极就没有高压了。
从产生音频电压来说，R\(_{L}\)阻值大些好，因为RL阻值越大产生的音频电压也越大，放大倍数也就越大。而从接通直流高压来说，R\(_{L}\)阻值小些好，因为加到电子管屏极的电压是整流级输出的直流高压减去RL上的电压降。R\(_{L}\)越大产生的降压越大，加到屏极的电压就越小，放大倍数也要减小。因此RL要采取一个不大不小的适当数值，根据计算和实验，三极管的负荷约是内阻的3～5倍，五极管因内阻很大，负荷约是内阻的1/5～1/10。通常约在250KΩ左右。
2．耦合电容C\(_{C}\)：它的作用也有两个：
（1）通过音频电流 因电容器能通过交流电，音频也是一种交流电，所以能通过C\(_{C}\)送到下一级去。
（2）隔绝高压直流 电子管的栅极上要加一个栅负压来选择适当的工作点。如果有了正电压就要产生失真，破坏放大，严重时还会烧坏电子管。所以用它隔绝前级屏极上的直流高压，使不致跑到后级的栅极，保证后级的正常工作。
从通过音频电流来说，C\(_{C}\)大些好。因容量越大，容抗越小，音频越容易通过，可使低音好些。但从隔绝直流高压来说，容量越大漏电越严重，会使下级的栅极带正电，而破坏放大，所以应小些好。一般多用0.01—0.05μf。
3．栅漏电阻R\(_{g}\)：它的作用也有两个：
（1）产生音频电压 经C\(_{C}\)耦合过来的音频电流在Rg上产生音频电压，加到下一级电子管栅极去再进行放大。
（2）漏掉栅极上的电子 从阴极射到屏极的电子有一部分要打在栅极上，如果不设法漏掉，就会使栅极越来越负，破坏正常工作，加R\(_{g}\)后就使栅极与阴极完成回路将栅极上的电子漏掉。
从产生音频电压来说，R\(_{g}\)的阻值越大，在它上面产生的音频电压越大。但Rg阻值大了，栅极上的电子又不易漏掉。每种电子管对R\(_{g}\)有一个最大允许的数值，一般用500KΩ。为了控制输出音量的大小，有时Rg是采用一个500KΩ的电位器。
二、变压器耦合电路（图2）它是由一只变压器（B\(_{1}\)）起到阻容耦合三个零件的作用。它的工作原理是初级L1相当于R\(_{L}\)，它既接通了直流高压，音频电流通过它时也产生音频电压降，由于互感作用而感应到次级线圈L2，于是在L\(_{2}\)上产生音频电压，加到下一级电子管的栅极与地之间再进行放大，L2也可以使栅极上的电子漏掉，它的作用就相当于R\(_{g}\)。因变压器只能传递交流电，直流高压不产生变化的磁力线，所以不会传递到次级去，因而也起到了隔绝直流高压的作用。
两种耦合电路各有其特点。阻容耦合的音质好，体积小，成本低，多使用在收音机及扩音机的音频放大级。变压器耦合的体积虽大，成本虽高，但能够做到阻抗匹配，传输电能的效率较高，多用于扩音机的后级耦合电路和半导体管的级间耦合电路中。（建中）
