适合农村用的电子管——半导体管收音机

🏠 首页 《无线电》杂志 1966年 🔗 第12期 🔗 第27页 分类:有线广播 🔗 唐存训 🔗

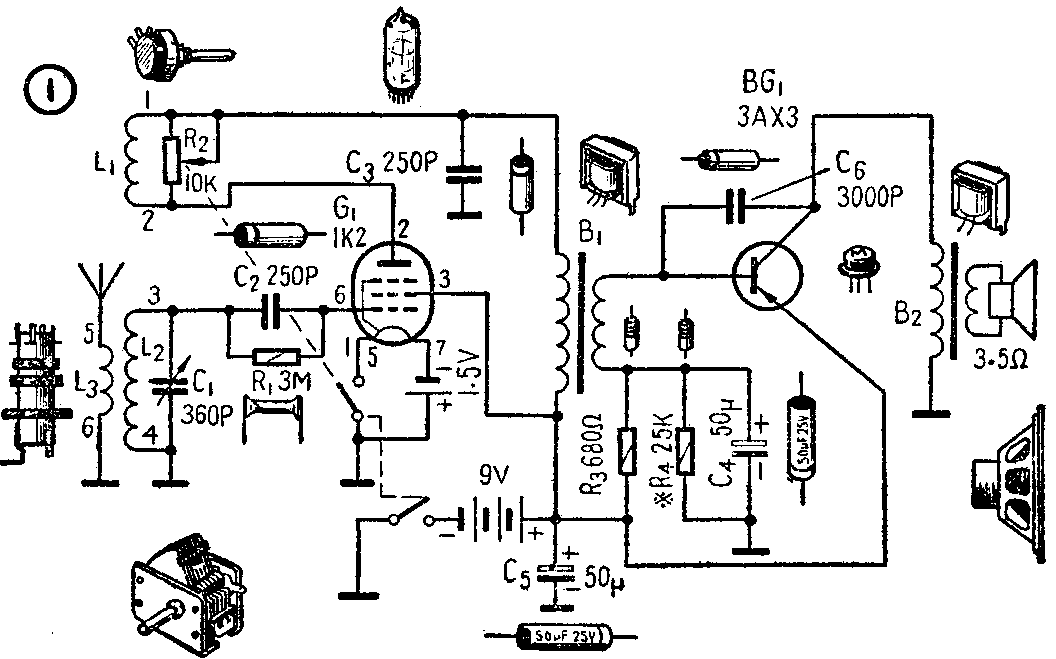

在离开电台比较远的农村,使用二、三管直接放大的来复式半导体收音机,不接天地线仅用机内磁性天线收听,一般听不到远方电台的广播。接上天地线后,收音机的选择性又会变得很坏,即便能听到外地电台的广播,各电台的播音声也常混杂在一起,很难分隔清楚。产生上述缺点的主要原因是半导体三极管的输入阻抗很小,虽然经过耦合线圈与输入谐振回路相连接,仍将使谐振回路的Q值大为降低。本机采用了一只指型五极管1K2(1K2П)作再生检波、一只半导体三极管作功率放大的线路(图1),基本上克服了上述缺点。

图1
图1 🔍原图 (1056×659)

该机虽然在第一级中使用了一只1K2型电子管,但全机消耗电力并不比来复式二管全半导体管收音机大多少。从表面上看好象1K2要比半导体管多消耗45毫瓦的灯丝功率,但它的屏流和帘栅流的总消耗不超过0.5毫安,比用半导体管作来复级时所消耗的集电极电流要小得多。

由于本机再生检波器的负载是变压器,1K2的屏压基本上等于电源电压,而功率放大级半导体管3AX3(П6B)的输入输出都有匹配变压器,因此再生检波器和输出级的放大效率都很高。

全机的元件数值已列于线路图中。从图中可看出,再生检波器的零件基本上都是普通单管机上用的。装过单管机的同志只要增添功率放大部分的零件就可以进行试验了。线路图中L\(_{1}\)L2和L\(_{3}\)为美通336型再生线圈,其接法见线路图上注明的数字。为了增强再生作用,我们将原来的再生线圈L3改作天线线圈用,而原来的天线线圈L\(_{1}\)改作再生线圈用。输入变压器B1可采用5:1的单臂输入变压器,输出变压器B\(_{2}\)采用次级阻抗为3.5欧的,以配合现有的音圈阻抗为3.5欧的5寸飞乐牌扬声器。三极管除了可用3AX3以外,用其它型号的低频管也可以。三极管的电流放大系数β最好大于30。电位器R2使用带双刀单掷开关的电位器,而灯丝电源可用一节大号手电池,屏极和半导体管电源可用6节三号或四号手电池串联而成。

图2
图2 🔍原图 (568×414)

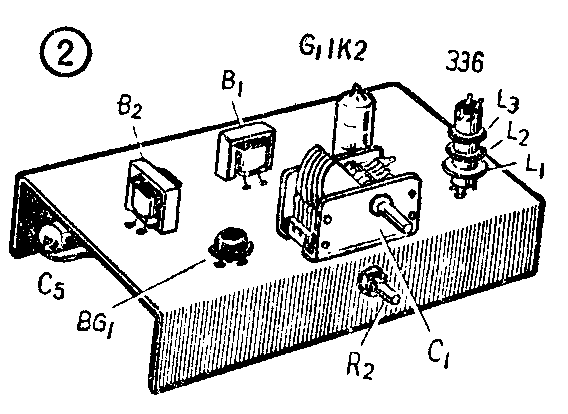

收音机装在三合板底板上(图2),336线圈、可变电容器C\(_{1}\)、输入输出变压器B1\(_{2}\)、电子管和半导体管等装在底板上面,其他元件装在底板下面。在元件布线排列方面,无严格要求。需要注意的地方是:

1)336线圈和可变电容器C\(_{1}\)、电子管G1不要离得太开。

2)电容器C\(_{2}\)和电阻R1应直接焊在电子管的管脚上。

3)走线不要太长。

扬声器和电源引线可从底板后面引出。

若要缩小收音机的体积,可以采用小型元件。

本机的调整比较简便,再生线圈L\(_{1}\)的线头只要不接反、元件质量没有问题,就很容易得到平滑的再生作用。功率放大级的工作点依靠调节偏流电阻R4来确定。调节R\(_{4}\),使集电极电流在5~7毫安之间,此时输出功率可达15~20毫瓦。电容器C6为电压负反馈电容,其容量可根据自己的喜爱来确定:喜欢听低音强一点的同志,可适当加大该电容器的容量(例如5000~6800PF)。(唐存训)
