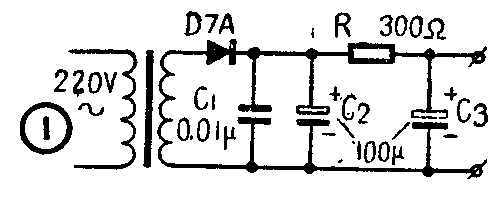

我们参照本刊介绍关于半导体收音机用交流供电的方法（1965年第1期），装置了一具简单的整流器如图1，供给一台四管机应用。这台四管机正常工作电压为6伏，无信号电流6毫安，一般大信号输出情况下电流约20毫安。使用上述整流器时，发现它的输出电压不够稳定，随着收音信号的大小变化，电压变动很大，无信号时测得电压高出6伏许多，这对收音机工作显然是不利的。检查原因，原来当输出电流时，滤波电阻R上形成了一个大小随输出而变的压降，造成电压不稳定。输出小或无输出时，R上的压降小，端电庄则较高。

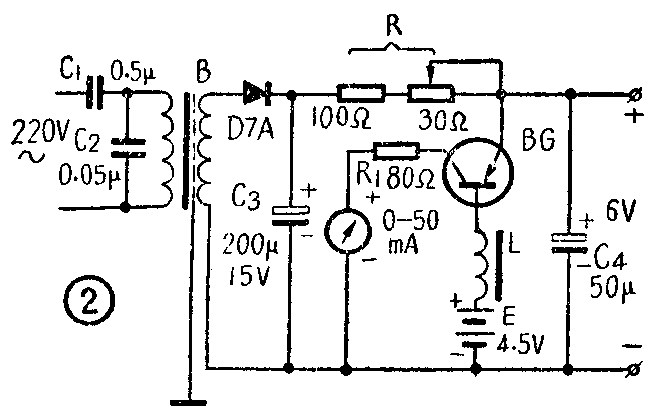

针对以上情形，我们作了一些改进如图2，消除了因电源内阻高而出现的输出电压不稳定的缺点，而且输出电压不受市电电压波动的影响，效果很好，方法如下：

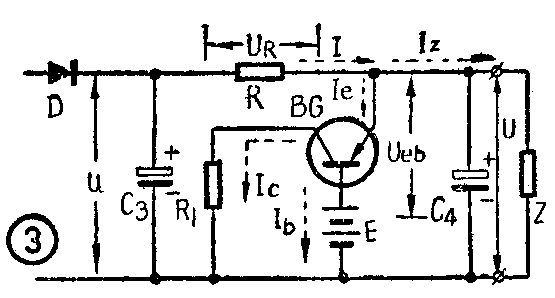

原理见图3。正常工作情况下，输出电流等于负载电流与分流管BG的发射极电流之和，即I=I\(_{z}\)+Ie。当负载电流增大时，I有增加的趋势，结果必然导至U\(_{R}\)的增加而使输出电压U降低。U的降低，BG发射结电压Ueb=U-E也随之下降，引起基极电流I\(_{b}\)减小。这个电流的减小，直接影响到Ie急剧下降（输出电流超出额定值或输出端短路时，BG不参与工作）。负载减小时I\(_{e}\)则回升。总之，它可以维持总电流I基本不变。由于U\(_{eb}\)很小（一般小于0.2伏），所以输出电压是稳定的。在U＞E的正常工作情况下，U近似地可由下式表示：
这里r是分流管基极回路电阻，β是分流管的电流放大系数。可以看出U受u的影响很小，基本上等于电池的电动势E。
C\(_{1}\)是降压电容器，C2用以防止在电源接通的瞬间，变压器次级感应电压过高。BG集电极串入R\(_{1}\)后，可以减小集电极损耗，阻值选择，应使集电极电压等于输出电压的1/2。基极回路里的L用来防止基极电流突变，以保护分流管不致损坏。
元件 可变分流管BG宜采用低频管，要求β值是大些的，使在输出较大电流时，得到较好的稳压效果。C\(_{1}\)、C2为纸质电容器，耐压应在300伏以上。电源变压器可用一般6P1管用的输出变压器铁心绕制，数据如下：铁心截面积16×18平方毫米，用0.25亳米（33号）漆包线，初级绕1000匝，绕好后加一层锡箔作隔离层。次级用同号线绕120匝。L可用一只半导体输出变压器的初级代替。
使用 全部零件焊完毕后，必须对照线路仔细检查一遍，特别应注意BG的集电极回路是否接通，不可忽视。否则，打开电源分流管即将烧毁。检查元误后，将R中的可变电阻旋至最大阻值处，接通电源，电表即指示出一定数值。增减C\(_{1}\)的电容量，使集电根电流等于30毫安。如按图2装配，一般天需调整即可使用。
本设备额定输出电流约28毫安，电压变动不大于0.15伏。如果选用较大功率半导体管，或用几只β值相近的小功率半导体管并联使用，可增大输出电流，但整个装置亦须重新调整。输出电流较小时，β值小的半导体管也可以用。实验表明，当输出电流最大修选定为15毫安时，BG的β值等于8，L不用，电压变动也不到0.2伏。
电池E并不参与工作，长期放置不用，放电电流不超过10微安，故可不必取出。
电源变压器初级串入C\(_{1}\)后，增加了输入电压的不稳定，但对输出不致发生影响，而可使变压器的绕组大大减小，便于绕制。这样变压器即使在炎热的夏季长时间连续使用，也不致发热。
应当指出，市电电压的变动对输出电压虽无影响，但市电电压降低时，BG集电极电流下降，正常输出功率稍减。如嫌输出功率不足，可调整R的阻值，以资补偿。电流指示表可以不用，R用一只130欧固定电阻代替。
正常情况下，电流电压曲线如图4所示。整个设备呈电容性，这对电源来说是有利的。(林征）
