采用印刷电路制作半导体管收音机,的确具有体积小、性能可靠、检修方便等许多优点。但是制作印刷电路,首先须将一层很薄的铜箔粘牢在层压绝缘板上,这就需要使用粘着力很强的特殊胶水。即便有了附有铜箔的成品层压板,在蚀制印刷电路过程中,还需要油墨、红粉、氯化铁溶液等多种材料,才能进行,这在业余条件下,往往是不易实现的。这里介绍两种仿印刷电路的制作方法,手续比较简单,也很实用。
第一种是用小铆钉紧固的仿印刷电路。这种仿印刷电路板,适用于装制简易再生来复式三、四管机和管数少的半导体超外差式机。具体步骤如下:
1.根据自己选择确定的电路和零件,选定与零件体积相适应的绝缘底板,进行合理安排布线。取一张和底板同样大小的绘图纸,按各零件的焊接点和接线排列,画出电路接线的图案。可以同时画出内容相同的两张,其中一张供裁剪铜箔,一张供安装时参考之用。
2.用一块比底板略大的铜箔(厚0.3~0.5毫米),铺在底板上弯角紧固,铜箔上面贴上已绘好的线路图纸,然后对准图中孔位,钻通各个铆钉孔和零件接线孔。钻完后,取下铜箔,用锐利的小剪刀,按照铜箔上的图案剪下,成为线路的接线,经过用细砂布除污处理后,烫上一层薄薄的松香锡。

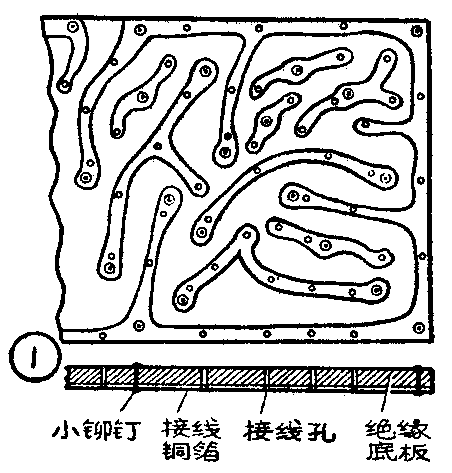

3.将剪制好的接线铜箔,照图用万能胶水一一粘在底板上,然后用小空心铆钉,或自制小实心铆钉(可以利用大头针或适当的铜线改制),对准各铆钉孔一一铆紧,这样一块坚实好用的仿印刷电路板就制成了(图1)。

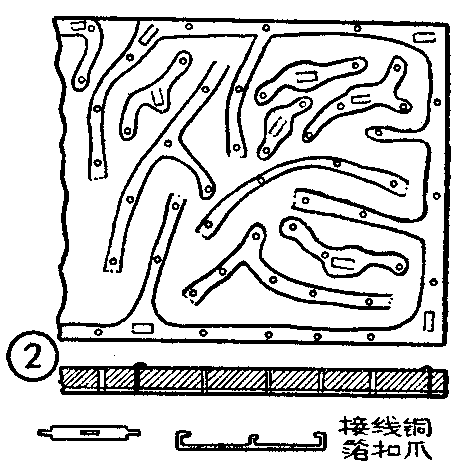

第二种是用接线反扣紧固的仿印刷电路。制作方法和上一种基本一样,所不同的只是不用铆钉紧固,而是利用各铜箔线路的接线本身反扣紧固于底板上。因此在剪制铜箔接线时,必须事先剪制出需要作紧固用的扣爪。绝缘底板上紧固位置的钻孔,可改用小扁凿凿出小扁形孔,然后把各接线接图贴紧在底板上,把各扣爪穿过各扁孔,并加以反扣紧固即成(图2)。

这种电路板可以使收音机体积做得较小,适合于装制四管以上的多管起外差机和袖珍式机。零件的焊接方法如图3。

制作当中应注意以下事项:
1.设计布线时,必须事先周密考虑,使零件位置均匀紧凑,避免两条接线交叉,以及部分零件过分拥挤成堆,产生感应。因此各线距之间,不应小于1.5~2毫米。
2.各条接线和零件引线必须事先均匀地镀上一层薄锡,保证焊接时吃锡容易,防止虚焊。所用焊锡庆当采用低熔点的松香锡。
3.焊接时最好用25瓦的小烙铁。焊接动作要求快捷。焊接次序应先焊电容、电阻等元件,最后焊接各半导体管的管脚。
4.为了保证质量避免返工,焊接前最好先把零件和电路另在一块实验板上连接起来,调整好各级工作点,试听满意后,才全部移到新电路板上来。
上述仿印刷电路,是笔者业余装制四管再生来复机和七管袖珍超外差机的粗浅经验,觉得制作容易,性能良好,特介绍出来供大家参考。(孝明)
