这里介绍一个利用三个普通电子管制成的测向机。它采用了来复式电路，一管多用，因而可以节省元件，缩小体积并减少电源消耗。
本机工作频率为3.55兆赫（约80米）。在输出功率为0.1毫瓦、信杂比不低于10：1时灵敏度不低于100微伏／米。灯丝电源用一个1.5伏1号电池供给，屏极电源由两块22.5伏层积电池串联供给，空载电压为45伏。
一、电路
整机电路见图1。这是一个来复式超外差式电路。两只电子管1K2（G\(_{1}\)、G2），每只都起着三种作用：高放、中放和低放。混频和本机振荡由1A2（G\(_{3}\)）担任。全机共有两级高放、一级变频、两级中放、一级检波（用半导体二极管D1）和两级低放，这就提供了超外差式测向机应有的灵敏度和选择性，同时又极经济。
磁性天线线圈L\(_{1}\)和瓷介半可变电容器C1组成测向机的输入回路。信号直接输入G\(_{1}\)的信号栅。由L3、C\(_{6}\)和L7、C\(_{11}\)组成的中心谐振频率为3.55兆赫的谐振回路，分别为高放管G1、G\(_{2}\)的高频负载。高放后的信号注入变频管G3的信号栅。
变频级采用的是电感回授式本机振荡电路，振荡栅负压为3～5伏。本振频率比外来信号频率要高465千赫，故振荡回路L\(_{1}\)0、C17、C\(_{18}\)的中心振荡频率为4.015兆赫。
中频（465千赫）信号电压从双调谐回路L\(_{9}\)、C15—L\(_{8}\)、C2通过磁性天线线圈L\(_{1}\)加到G1栅极进行中放。G\(_{1}\)、G2的中频负载是L\(_{2}\)、C5，L\(_{4}\)、C9组成的谐振回路。
L\(_{4}\)、C9上的中频电压经过耦合线圈L\(_{5}\)加到半导体二极管D1检波器上进行检波，电阻R\(_{7}\)上的低频电压经过线圈L8、磁性天线线圈L\(_{1}\)又加到G1栅极作低放。第一级低放的负载是电阻R\(_{2}\)，而第二级低放的负载是高阻耳机（4,000欧）。用电位器R3按制G\(_{1}\)的帘栅电压，从而调节整机增益。
二、结构和制作

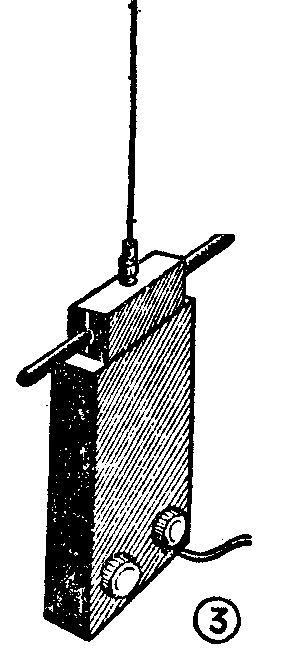

整机采用外附电源方式，放包括测向机和电池盒两部分。测向机尺寸为165×75×35毫米，电池盒为105×80×35毫米，均用1毫米厚铝板制成。电池盒用皮带束于运动员腰部。
磁性天线线圈L\(_{1}\)用φ0.16毫米多股纱包线在φ10×140磁棒上单层密绕25～30圈，使用内屏蔽。天线外盒用0.5毫米铝板制成，尺寸为60×35×35毫米，顶部和两侧开有0.5～1毫米裂缝。为使其结构更牢固，便于安装直立天线插孔，顶部再装上一块厚约1毫米的有机玻璃。
直立天线采用插入式，可用φ3毫米直径的铜丝制成，也可用自行车辐条两根连接而成。
各回路线圈均采用“津无901”型中频变压器加以改制，也可用华北厂ZPO型或其它圆型中周。将其塑料骨架从胶布板上取下拆掉原有线圈，按表1数据绕制。表中电感量仅供参考。
线圈 电应量(μH) 线径 匝数 备注
L\(_{2}\)，L4， 250 φ0.12mm漆包线 两段，每段60匝 L\(_{8}\)，L9相距约
L\(_{8}\)，L9 20～25mm
L\(_{3}\)，L7 53 φ0.2mm漆包线 两段，每段26匝
L\(_{5}\) — φ0.1mm纱包线 90匝 绕在L4外面
L\(_{6}\) — φ0.1mm纱包线 20匝 绕在L7外面
L\(_{1}\)050 φ0.2mm漆包线 两段，每段24匝 —
L\(_{11}\)14 φ0.1mm纱包线 25匝 绕在L10外面
三、调整
调整时可按下列步骤进行。首先检查整机，用解锥接触G\(_{1}\)的信号栅，如果耳机里有嗡嗡声或啸叫声，证明低放级工作正常。依次调整L4、C\(_{9}\)、L2、C\(_{5}\)、L9、C\(_{15}\)和L8、C\(_{2}\)回路，使其谐振于465千赫。然后调整L10的磁心并改变C\(_{18}\)的数值，把本振回路的中心频率调到3.55兆赫+465千赫=4.015兆赫上。再调整L7C\(_{11}\)和L3C\(_{6}\)回路，使其中心频率为3.55兆赫。最后接入磁性天线，调整半可变电容器 C1及L\(_{1}\)的匝数，使L1C\(_{1}\)回路谐振于3.55兆赫。(钟如)
