在绕制收音机或电子仪器的电源变压器时，如用手工绕制，不但需要熟练的技巧，而且也比较吃力，如用机械传动方法，就需要一套搭挂齿轮和变速装置，其结构复杂，造价较高。
这里介绍的电子平衡自动跟踪排线装置，使用起来很方便，对不同尺寸的骨架及导线线径不需调整计算齿轮的搭配，其结构比较简单，容易制造。

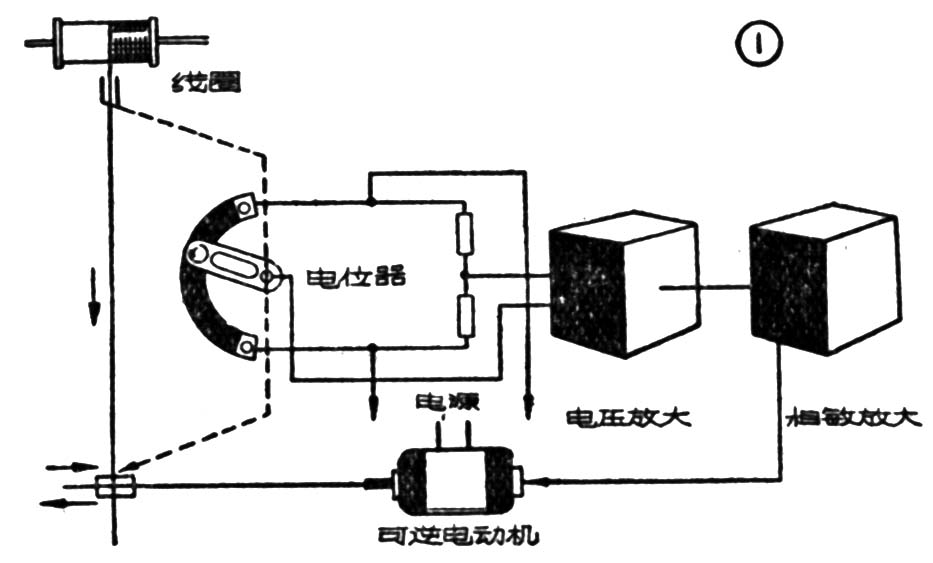

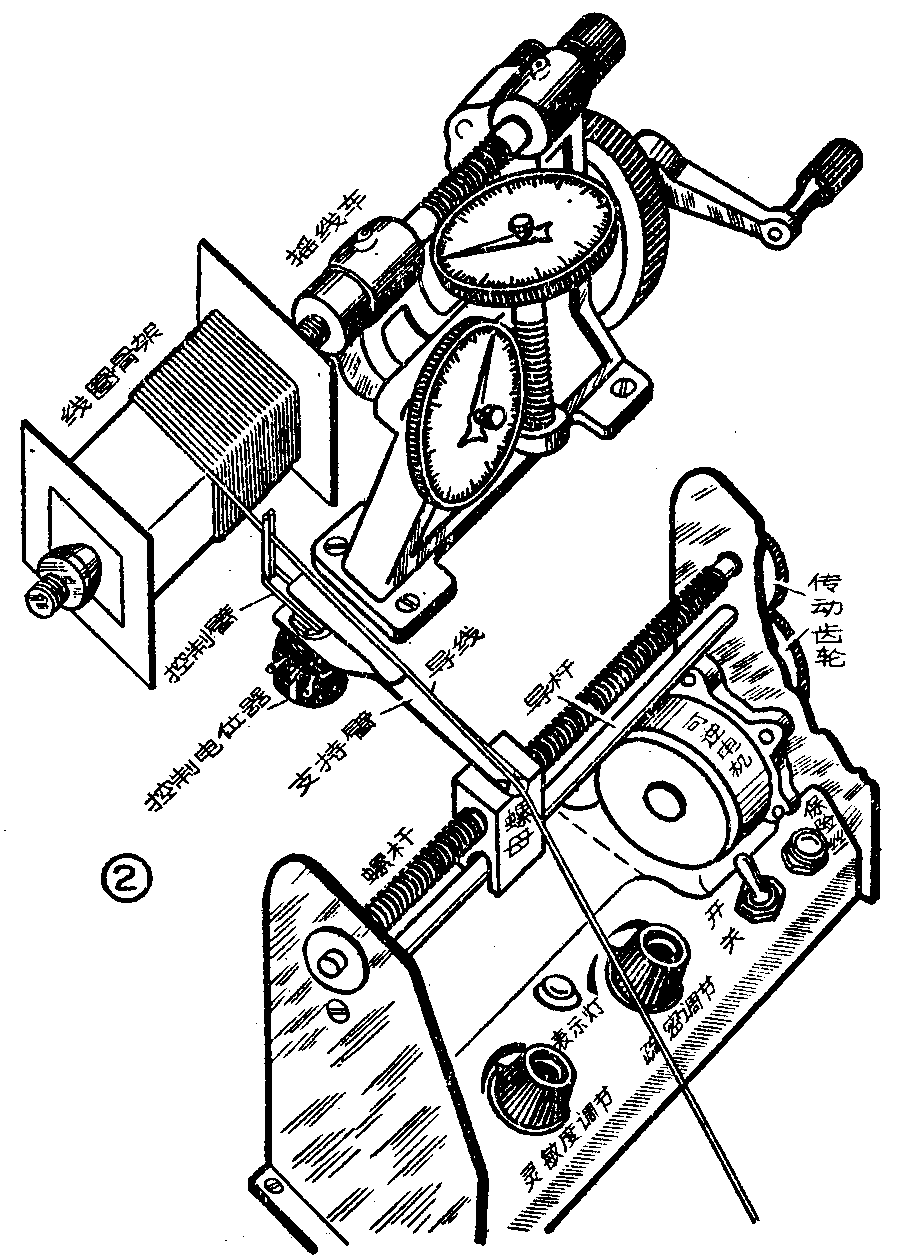

从事绕线工作的人都知道，在平滑的线轴上绕线时，只要导线走行方向控制得适当，导线就会自行排绕。根据这一点，我们把导线的走行方向变化变换成电信号，再去控制跟踪系统，调整导线的走行方向，就能达到自行排绕的目的。这里的电子平衡自动跟综排线装置就是根据这一原理制作的。整个排线控制线路原理见图1，它包括平衡电桥，电压放大，相敏放大，可逆电动机和导线架等。控制部分的机械装置如图2。导线方向变化由一联接在平衡电桥电路内的电位器变换成电信号，经过放大（电压及相敏放大），驱动可逆电动机，以调整导线走向。

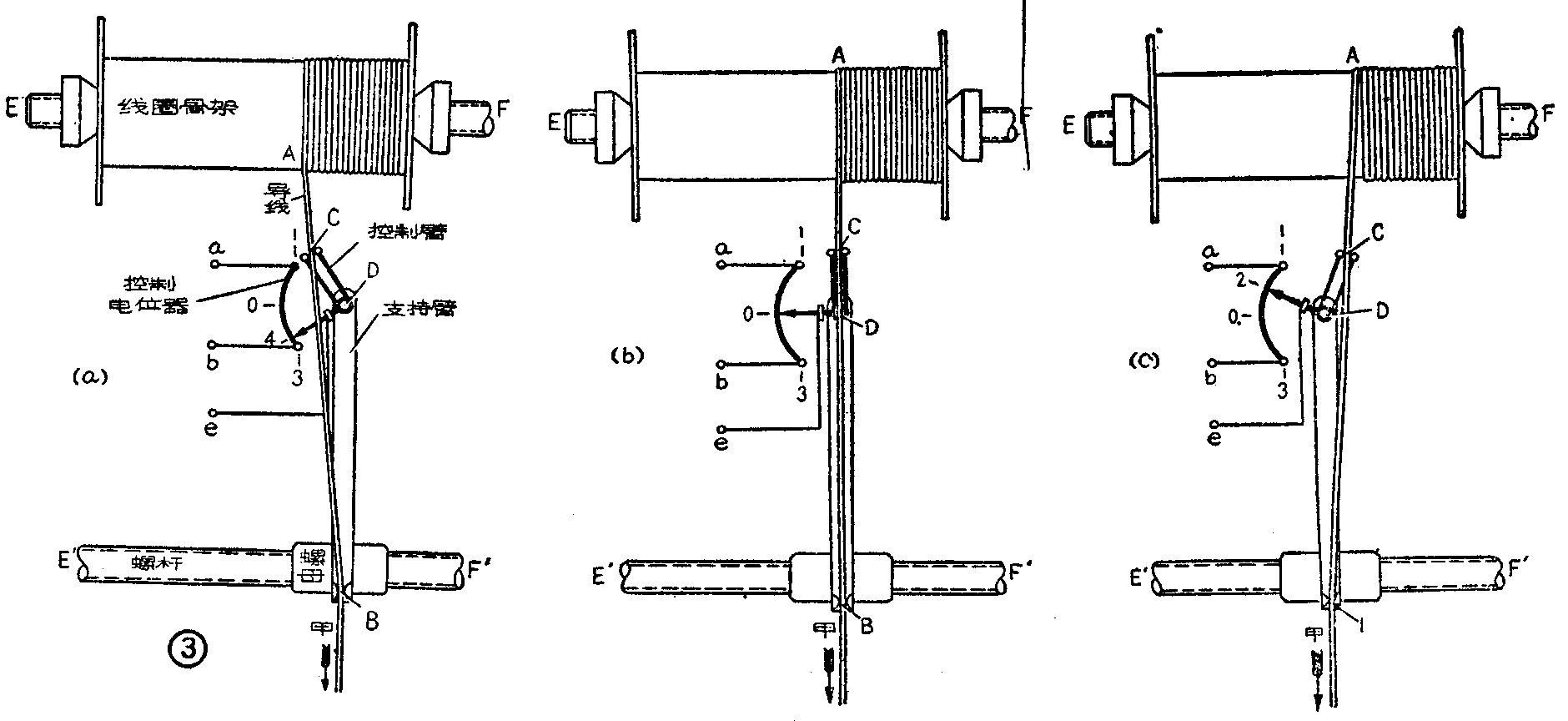

图3是把导线的走向变化变换成电信号的部分工作原理。在图3a中，在甲方向施一个力，使导线AB一段拉成一直线，线圈骨架轴EF平行于排线螺杆轴E'F'，支持臂DB垂直于E'F'，控制臂CD是活动 的，导线在C点处的两小杆间滑过，C点受导线方向变化的控制而使CD转动。在控制臂的支持臂上装一电位器，电位器的滑动触头与控制臂CD同轴转动，螺母上进线口B控制导线走向。 当导线AB不垂直于EF（E'F'）时，控制着CD则不与DB成一直线向一侧偏转而旋动电位器。电位器的滑动触头离开O点（O点为桥路平衡点），滑动触点处于4的位置，桥路失去平衡而输出一电信号给电子管G\(_{1}\)的栅极（控制排线电路见图4），经G1的电压放大和G\(_{2}\)的相敏放大，在可逆电动机的控制线圈1—2中有一50赫的电流，它与激磁线圈3—4中的电流相差90°，使可逆电动机旋转，带动螺杆使螺母向E'方向移动，达到图3b的位置，导线垂直于EF（E'F'），此时控制电位器滑动触头处于O的位置，桥路平衡，桥路平衡后，无信号输入放大器，此时相敏放大器为一全波整流电路，流经可逆电动机控制线圈1—2的电流具有直流分量和100赫的交流分量，与激磁线圈3—4中的电流（50赫）频率不同，不能使电机传动，况且直流分量又有制动作用，所以可逆电机停止转动。当控制电位器的滑动臂处于图3C位置时，电桥失去平衡，输入一信号给电压放大器G1，此时的信号相位与图3a的相差180°，相敏放大器的输出电流流经可逆电动机的控制线圈，其频率为50赫，其相位与图3a的相差180°，使电机转动，但方向相反。可逆电动机带动螺杆旋转使螺母向F'方向移动，达到图3b所示的位置时，可逆电动机停止旋转。因此，螺母始终处于导线AB垂直于EF（E'F'）的状态，而达到自动排线的目的。

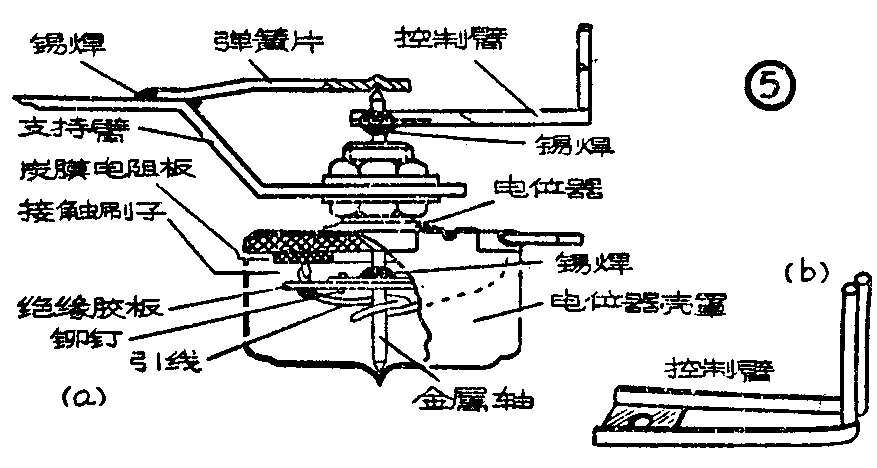

控制电位器W\(_{1}\)是很重要的元件，选用220K的炭膜电位器按照图5的结构改制。对它的要求是接触刷子与炭膜电阻板的接触良好， 接触压力及接触面积尽量小，并且转动灵活。为使电位器转动灵活，应在电位器轴上想办法，我们把转动轴的两端改制成顶针式的，上端与弹簧片接触，下端卧在电位器壳罩的中心，电位器轴与轴套之间摩擦应尽可能的小。这样才能靠导线的作用力来转动电位器。
可逆电动机可以采用上海元昌电机厂生产的电压127伏，功率10瓦的ND型可逆电动机。
螺杆与可逆电动机的转子的转数比力1：2。
螺杆与螺母的配合间隙尽量做得小些，转动灵活些。控制臂CD的长度为支持臂DB的1／5，CD臂的长度为25毫米。
在使用以前，导线拉直，使ADB三点成一直线。触动导线，螺母应有反映，向左或向右移动，如反应迟钝，应调节电位器W\(_{3}\)，以提高灵敏度；如螺母摆动不止，亦调节电位器降低灵敏度。
绕线的疏密程度可用电位器W\(_{2}\)来调节。当电位器W2的活动臂调得靠上一些（图4），此时控制电位器W\(_{1}\)处于图3C位置时，电桥才平衡，因而导线和线圈轴不是垂直的，而和导线走向有一角度，如此绕起的线圈，就要疏一些。反之，电位器W2的活动臂调得靠下一些，图3a即为平衡状态，此时绕得的线圈就要密一些。
这种排线装置只适用于分层排绕的情形，不适用于其他绕线方式（如蜂房式等）。（方世敏）
