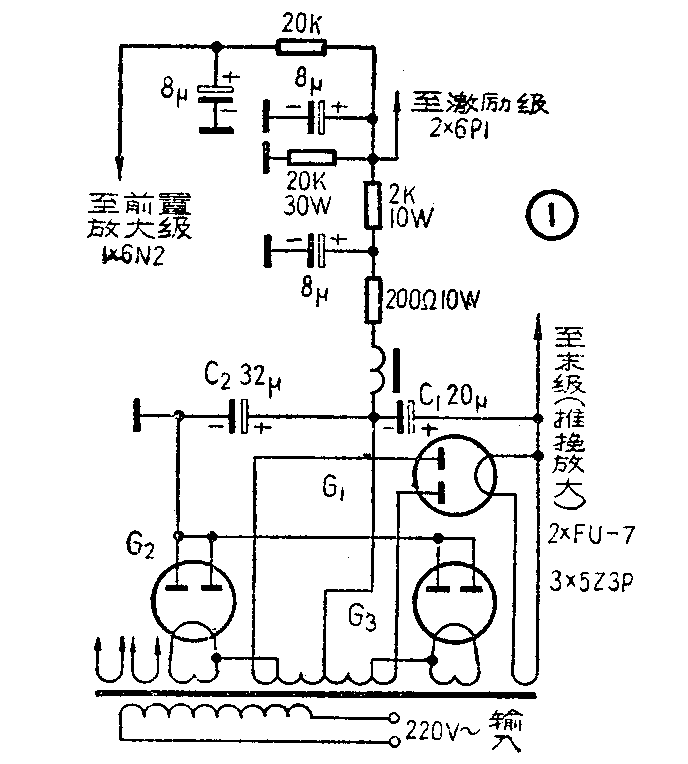

问：我们的80瓦扩音机的整流电路（如图1），为什么其中有两个整流管的屏极是接地的？桥式整流的原理是怎样的？

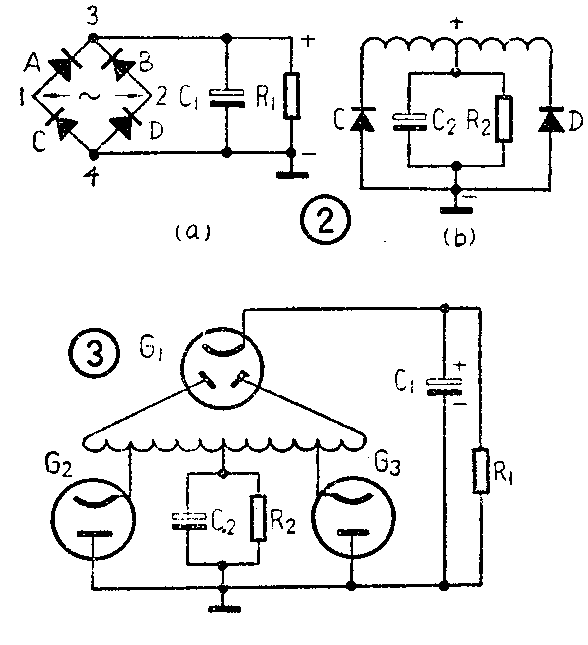

答：这是一个桥式整流和全波整流的混合电路。末级推挽放大2×FU-7（807）的屏压是由3×5Z3P（5U4）构成的桥式整流电路供给的。前置放大级1×6N2（6H2П）和激励级2×6P1（6H1П）的屏压和帘栅压，则由屏极接地的2×5Z3P构成的全波整流电路供给的。图2a表示由A、B、C和D四个整流元件构成的一个桥式整流电路，在1、2两点间接交流电源，3、4两点是直流输出处，R\(_{1}\)为负荷电阻。当交流电源左边为正，右边为负的半周内，电流只能通过整流元件A，负荷电阻R1和整流元件D完成回路；当右边为正左边为负的另一半周内，电流只能通过B、R\(_{1}\)和C。注意两半周内通过负荷电阻R1的电流方向，都是一样的。如此周而复始，这就是桥式整流的工作情况。图2b表示由C、D两个整流元件构成的全波整流电路，R\(_{2}\)是它的负荷电阻。把图一重新安排一下，可以绘成图3的样子。仔细观察图3，这显然就是图2a和b两部分的组合。G1、G\(_{2}\)和G3（3×5Z3P）整流管构成桥路，而G\(_{2}\)和G3另又构成全波整流电路，因为激励和前置放大级需要的电压低，所以接用变压器上两个抽头，又因为这两级要求纹波滤得更干净，所以这里另外又加了滤波和降压去耦电路。本来G\(_{1}\)应该用两个管子，但因G1负荷较轻，而且灯丝输出端可以联起来，所以可合用一个管子；G\(_{2}\)和G3的屏极，由于都是直流输出的负端，所以全接机壳。而这两管的丝极，则为交流电源输入处，不能联在一起，所以必须分用两个管子，实际上这两管负荷也较G\(_{1}\)大些，因为同时兼作全波整流。
问：电子管收音机低频前级放大管栅漏电阻有的用5兆欧，有的用510千欧等，音量控制电位器有的用1兆欧，有的用500千欧，何故？用\(\frac{1}{2}\)6N2管时上述电阻和电位器各用何值最好？
答：采用5～10兆欧大阻值栅漏电阻的，是利用输入的信号来产生自动栅偏压的。这种电路放大管阴极直接接地（没有阴极电阻），在没有信号输入时，栅压为零。在有信号输入时，就会产生栅流。通过栅漏电阻产生自动栅偏压。由于栅流较小，所以需用较大阻值的电阻才能产生足够的栅偏压。因电子管未加固定栅偏压，为使屏流不致过大，屏极输出一般均采用阻容耦合，借屏极电阻的降压来限制屏流。这种电路，虽然比较简单，可以省用阴极电阻电容等几个元件，但因工作时经常有栅流，这样就加重了前级的负荷，而且失真较大。一般采用阴极偏流电阻的放大电路，是利用屏流流过阴极电阻产生自给栅偏压的。在没有信号输入时，栅极上已加有一个固定栅偏压，输入信号，不超过这个偏压时，不会产生栅流，只有在信号特别强时，才会有栅流，在栅漏电阻上产生附加偏压。为了不使这种附加偏压过大，影响电子管的正常工作，因而栅漏电阻不宜过大，应根据电子管手册中规定的数值使用，一般在0.5～1兆欧。6N2的栅漏电阻应为0.5兆欧，可用标称值510千欧或470千欧。

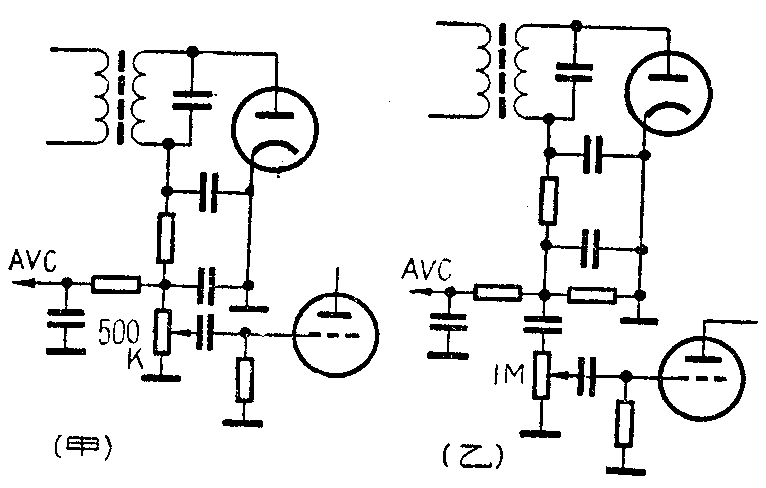

音量控制器阻值的大小，主要应使检波器的负载电阻尽量接近它的规定值，可以减少失真。如附图甲用500千欧较好，图乙用1兆欧较好。
问：上海广播器材厂出品160—A型六灯机，往往发生整流管烧毁，灯丝电源和功放级6P1的阴极间的电阻（1K）烧毁（见附图）的故障，这时电源变压器温度激增，喇叭有交流声，调谐指示无蓝光。不知是何原因？
答：这种机器的装置结构有些特殊，整流管6Z4是横插的，又安装在电源变压器的上方。因为变压器上方较热，电子管横向装置，地心引力对灯丝影响也较大，这都会使灯丝变形加剧，灯丝上面的氧化铝绝缘涂层本来很容易碎裂，这样，更易造成局部短路，增大丝流，产生高温，致阴极局部烧红，甚至熔化和屏极相碰，终于烧毁灯丝。等到发生磁极现象，灯丝接6P1阴极的电阻，当然因过负荷而烧毁。同时，交流高压由6Z4阴极直接加至各管屏极上，因此有交流声，调谐指示管则因无直流高压而不发蓝光。变压器的高压线圈因被滤波电容器短接，自然要发高热。如不即速关机，滤波电容器和被短接的高压线圈，都有损毁的可能。遇有这种故障，更换整流管和1K电阻后即可修复。但要彻底消除这种故障，最好把6Z4直立安装，并在高压变压器接地处，再加接一个保险丝（0.15安），以资保护。
