半导体收音机的调谐指示装置

🏠 首页 《无线电》杂志 1966年 🔗 第11期 🔗 第23页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗

半导体收音机,一般都用电池作为电源,为了指示工作情况,加接一个调谐指示装置,很有益处。由于电池电源容量小,电压低,对这种调谐指示装置的要求,主要是尽量少耗电力,不能采用电压变化作指示根据。一般电子管收音机上所采用的电子光示管(通称电眼),是靠电压变化来作指示的,因为电眼需要灯丝和高压电源,半导体管收音机上不能采用。

图1
图1 🔍原图 (629×901)

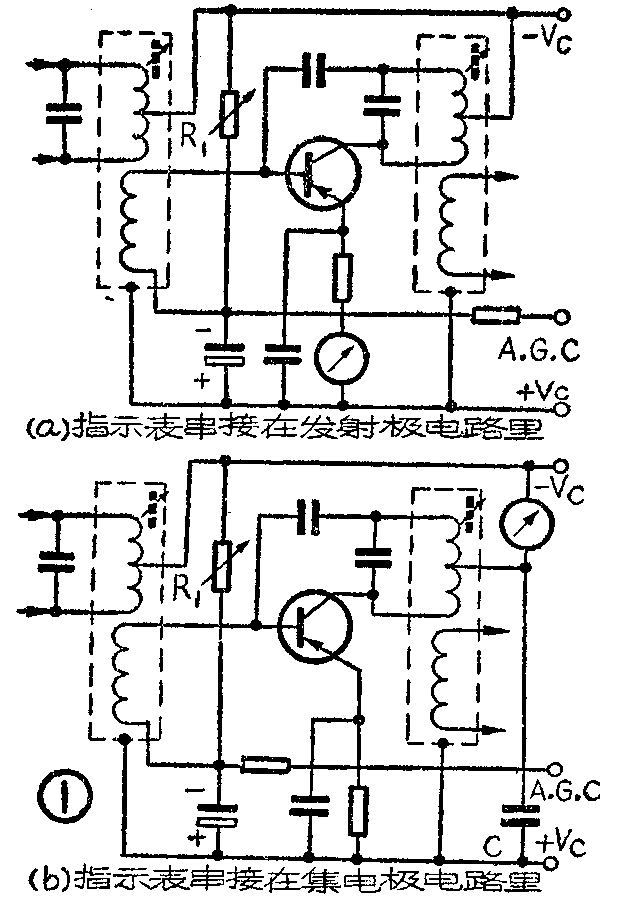

半导体收音机的调谐指示装置,一般采用直流毫安表电流指示法。这种装置,除了作调谐指示外,还可以代替信号灯作电源开关的指示。电路如图1a和b所示,指示表串接在受自动增益控制(A.G.C.)的中放级的发射极或集电极电路里。它的工作原理是:当A.G.C.电流很小,即没有外来信号或未调准电台时,受控中放级的集电极电流I\(_{c}\)或发射极电流Ie较大(一般使零信号时为0.5毫安),电流表的指示在最大电流位置,当有信号并调谐准确时,收音机的中放输出增大,由第二检波器输出的A.G.C.电流也随着增大,此时受控中放管的I\(_{e}\)和Ic都大为下降(I\(_{c}\)与信号强度的关系参阅本刊本年第5期“半导体收音机的自动增益控制电路”一文),电流表的指示减至不能再小时,表示已调谐准确。图1a和b的电路作用一样,R1是中放管的基极偏流电阻,应当用可变的,在零信号时,调整R\(_{1}\)使半导体管的集电极或发射极电流为调谐指示表的满度值(0.5毫安)。当采用图1b时,要多用一只电容量约0.01微法左右的电容器C,把电表旁路,以免表头的内阻串接在中频调谐电路里。

对调谐指示表的要求:

1.指示表的体积应小,由于半导体收音机体积较小,一般普通毫安表就显得非常庞大,不合使用。所以半导体收音机适用的调谐指示表,必须采用特小的磁钢,线圈和表面以及其它一些相应的结构部件专门制成。

图2
图2 🔍原图 (339×162)

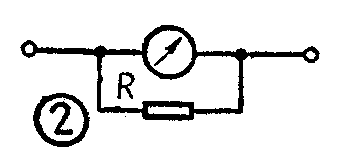

2.对指示表的灵敏表要求不高,但是内阻应小些,一般指示表的灵敏度为0.5毫安满度,内阻约200欧。如果指示表的灵敏度较高,譬如0.1毫安满度,那么可以在表头上并联一分流电阻如图2,使指示满度值正好是该中放级在零信号时已确定了的最大I\(_{c}\)或Ie的数值。

分流电阻R的阻值,可按下式计算:

指示表串接在集电极电路内时:

R=\(\frac{r·I}{_{1}}\)Ic-I\(_{1}\)

如果指示表串接在发射极电路里,则

R=\(\frac{r·I}{_{1}}\)Ie-I\(_{1}\)

式中:R分流电阻(欧)

r指示表的内阻(欧)

I\(_{1}\)指示表的满度电流(毫安)

I\(_{c}\)中放管零信号时集电极电流(毫安)

I\(_{e}\)中放管零信号时发射极电流(毫安)

3.指示表的表面,无需刻度,但作为收音机的一种面板上的装饰元件,应该尽量设计得美观一些。指示表的指针行程方向,为了适应人的观察习惯,应使和普通电表相反,即无电流时,应使指针停在右端,这样,当零信号时,电流最大,指针即在极左端,调谐时,可调至指针至最右位置,这时电流最小。
