这个线路的特点，就是从一个整流器里，可以有四种不同的输出电压，任意选择应用。四种输出电压的获得，是利用两只变压器的电动势相加、相减或由两只变压器之一单独输出等方式达到的。
假使我们需要的电压，要比原有的整流器所输出的高一些或低一些，我们就可以无需另外设计或装置新的整流器，譬如说从1750伏提高到2000伏，我们只要按照这个线路加一只低压变压器，把所缺的电压补足就行。如果要降低的时候，也是一样。这比采用其它措施来调整，似乎要方便经济一些。若要同时有选用几种不同电压的可能性，那这个办法，就更具有一定参考价值。

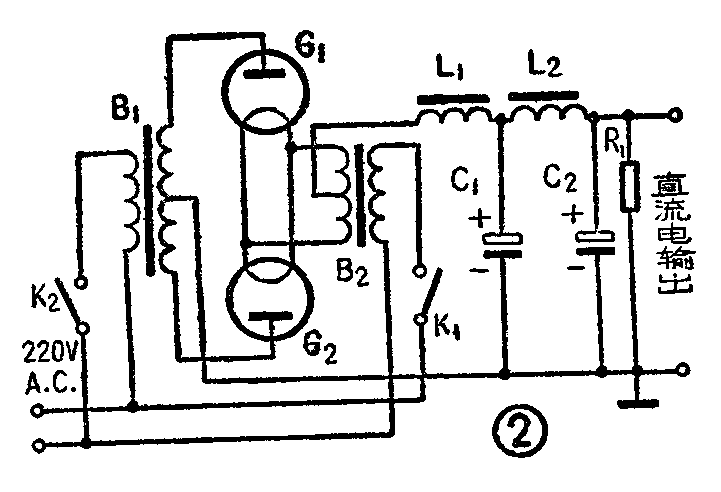

图②是常用的整流器线路，它的工作原理在一般无线电书刊中都有介绍，不在这里重复叙述。

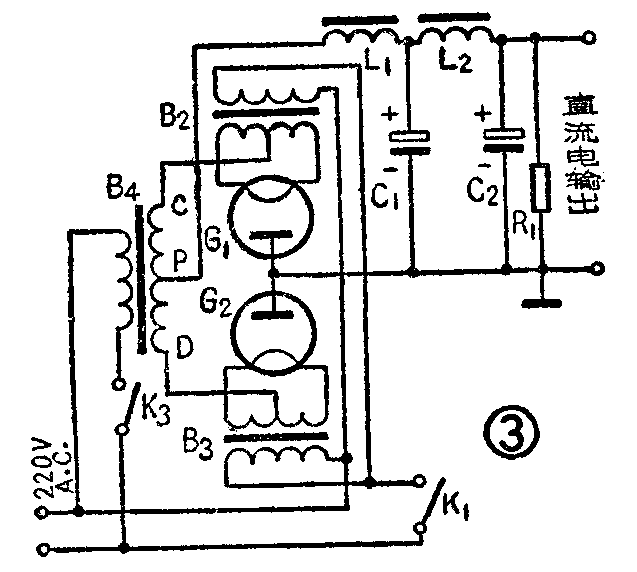

图③的线路，虽然较为少见，但有时为了减少屏路的危险性或其他原因，采用这种屏极接地的整流线路，只需将灯丝的电源供给分开就行。实际上，图③和图②的线路，基本上没有区别，不过屏极和丝极接线对调一下而已。

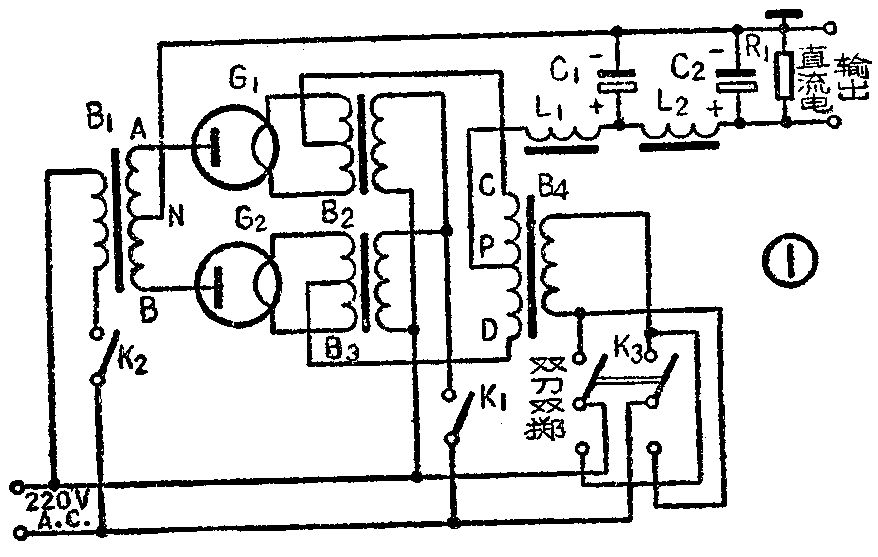

如在图③的屏极间，像图②一样，加接一个变压器，再在它的中点接地，即得图①的线路。这里要注意：不接地的一个变压器，它的绝缘要求较高，（在图①中，B\(_{4}\)的绝缘要求高于B1）所以应将绝缘好的接在丝极一边。关于取得四种不同输出电压的条件是：
a）于图①中，若开关K\(_{1}\)、K2和K\(_{3}\)都是闭合的。但双刀双掷开关K3\(_{4}\)接到电源上的方向可以变换，如果所选的一种联接，恰好使变压器B1副线圈A端与变压器B\(_{4}\)副线圈D端的极性相同，则B端与C端极性亦相同，此时负载电阻R1的两端即有最大的输出电压。因为如果于交流电某半周时，C端的极性为负，PC线圈和NA线圈的感应电动势在串联电路中的方向相同，而于另半周，即D端的极性为负时，PD线圈和NB线圈的感应电动势在串联电路中方向相同，所以合成的电动势为两变压器的电动势之和，R\(_{1}\)两端的输出电压最大。
b）如果开关K\(_{1}\)、K2和K\(_{3}\)都是闭合的，而开关K3掷到与（a）相反的另一方，使变压器B\(_{1}\)副线圈的A端跟变压器B4副线圈的C端的极性相同，即B端与D端的极性亦相同，则在交流电的两个半周中，两变压器的副线圈的电动势，在串联电路中的方向都是相反，因此合成的电动势等于两变压器的电动势之差，所以R\(_{1}\)两端的输出电压，比由一个变压器单独输出时的电压还小。
c）如果开关K\(_{1}\)、K3闭合，而开关K\(_{2}\)断路，图①的线路就变为图③，R1两端的输出电压，仅来源于变压器B\(_{4}\)的电动势。B1仅相当于增加一个滤波阻流圈。
d)如果开关K\(_{1}\)，K2闭合，而开关K\(_{3}\)断路，图①便成为图②，R1两端的电压，仅由变压器B\(_{1}\)供给，而B4相当于增加的滤波阻流圈。
从以上说明可以看出，只要按上述四种情况控制开关，即可任意选用一种输出电压。这种控制输出电压办法的优点，和通常采用降压、分压电阻等办法相较，除较为灵活外，还在于电能耗损极少。因而维护起来，亦较简易。在节约方面，亦有一定意义。凡有这种特殊需要的，可供参考。(华增源)
