扩音机是有线广播中很重要的一种设备，维护好扩音机，对提高有线广播的质量有很重要的意义。这里介绍利用示波器来检修扩音机的一些经验供大家参考。

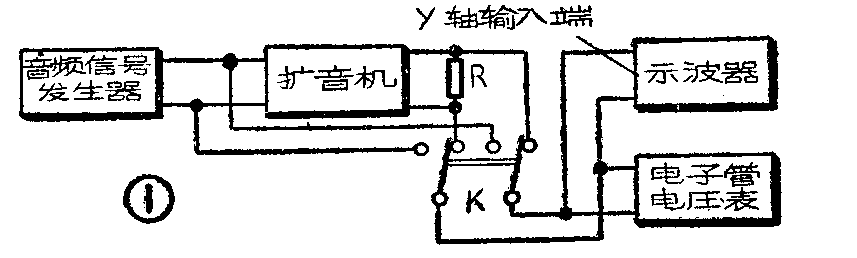

图1是利用示波器检修扩音机的接线示意图\(^{①}\)。

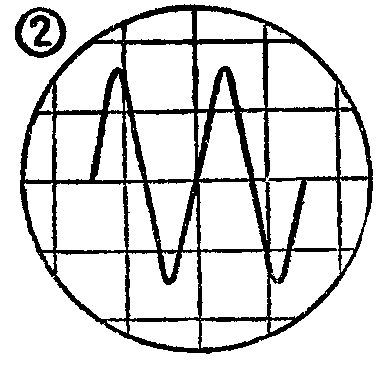

首先先把双刀双掷开关K倒向左侧，使音频信号发生器输出直接接到示波器Y轴输入端，调整音频信号发生器的输出和示波器“Y轴衰减”、“Y轴增幅”，使荧光屏上的波形大小合适。这时图形应该是一个正弦波，如图2所示。如果不是正弦波的话，就说明信号发生器本身波形不好，不能用。如果信号发生器的波形良好，就可以进行扩音机测试。先将音频信号发生器的输出调到被测扩音机的额定输入（切不可超过额定输入，否则会引起过负荷失真），再调整扩音机音量，使在负荷电阻R上获得额定输出（可根据电子管电压表来监示）\(^{②}\)。调节示波器中的“Y轴衰减”和“Y轴增益”旋钮，并将“扫波范围”及“扫波微调”钮放至适当位置，使荧光屏上显出两—三周左右的大小适当且稳定的波形图。
根据不同的波形图就可以判断扩音机的工作情况和障碍性质。
工作良好的，理想的扩音机的波形应该和图2所示的一样，仍为一个正弦波。
如果发现波形不是正弦波，就说明被测扩音机存在故障。现在将常见的几种比较重要的故障和它在示波器荧光屏上呈现的波形分别介绍如下：
一、非线性失真
非线性失真是扩音机质量的一个重要指标，严重的非线性失真会使扩音机的声音模糊不清。所谓非线性失真是指扩音机的输出信号中杂有其输入信号中没有的、新的频率成分。它产生的原因是机器中一些非线性元件，如电子管、变压器、半导体三极管、二极管等工作状态不合适或它们本身特性不良。
非线性失真可分为对称非线性失真和非对称非线性失真两种：

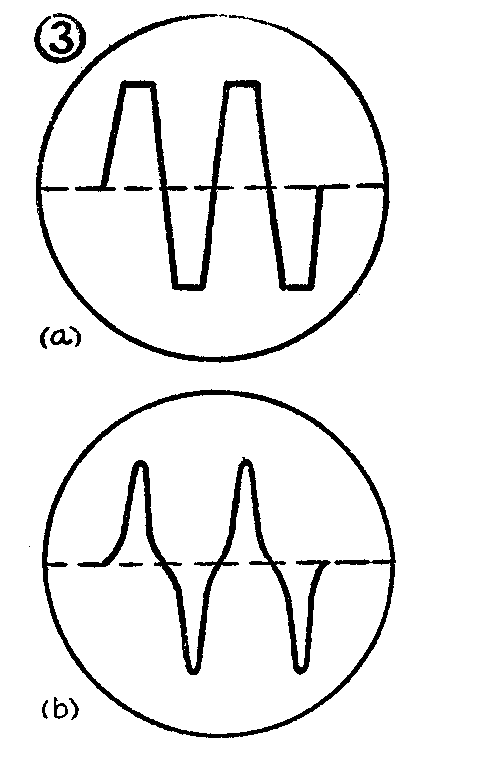

①对称非线性失真。图3中的三种波形都是属于对称非线性失真的。
图3a的波形是“截峰”失真，它的原因可能是：①推挽输出功率放大级工作状态不对。
屏压过低。可能是高压整流管衰老，电源变压器高压线圈部分短路，整流滤波器容量减小或失效或严重漏电等造成；
栅负偏压过小。在固定栅偏压的机器中可能是栅偏压整流管衰老，滤波电容失效或漏电过大，滤波电阻变值（变大）；在自给栅偏电路中可能是由于阴极电阻变值（变小）或阴极旁路电容器严重漏电甚至短路。
②输入信号太高或扩音机音量钮开得太大，使扩音机过载。
图3b的波形造成的原因可能是：
①推挽功率输出级的栅负偏压太大，使输出管工作于屏栅特性曲线起始弯曲部分。这时就应该将负偏压略略降低一些。一般将零信号时的屏流I\(_{o}\)调到最大信号时屏流Izd的\(\frac{1}{10}\)到1;20左右；
②另一种可能是负载阻抗大小，小于最佳负载阻抗；
③如果激励级电子管衰老或其它故障而使激励功率太不足，也会造成这种后果。

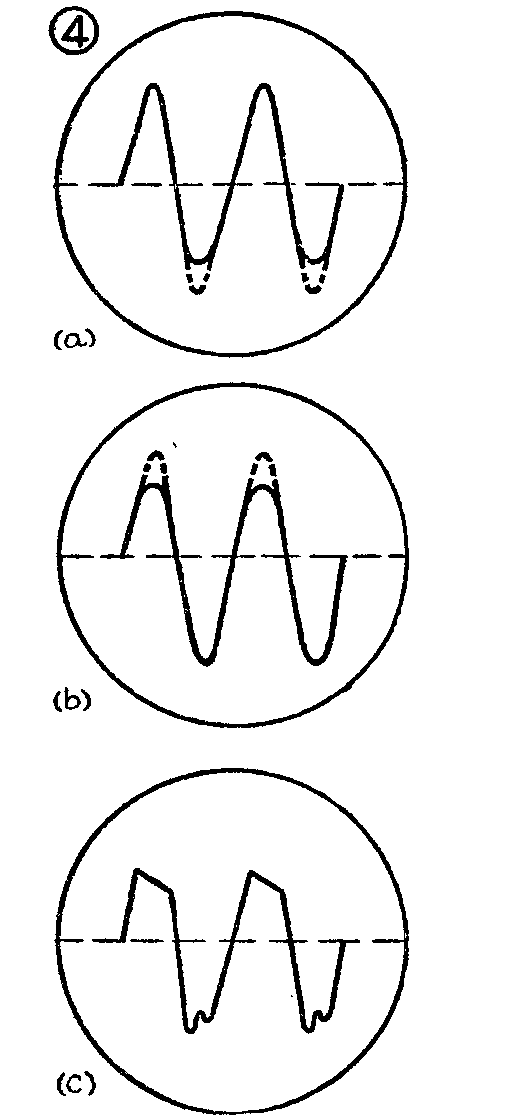

图4的几种图形是属于不对称非线性失真。图a及b表现在上下两半波波形不对称，一高一低。它的原因可能是：
①推挽级中有一个臂的电子管衰老，它的放大率减低；
②推挽级中两个臂的栅偏压不平衡，如阴极电阻变值；
③倒相级工作不平衡，使功率级两臂的激励不同；
④功率推挽级的输出或输入变压器不平衡，或有局部短路；
⑤在前级单臂电路中产生失真，如工作点不合适，不是工作于特性曲线的直线段的中点。
为了找出故障点，可将示波器由前往后逐级接入各级中，检查波形。如果查出某一级出问题，那么可以在这一级的阴极电阻上并联一只直流电压表，在额定输入信号时测得一个电压值，然后去掉输入信号，电压值增大，就说明此级栅偏压过小。可能是由于阴极电阻变值或旁路电容器严重漏电。如果去掉信号时，电压值减小，就说明栅偏压过大。可能是由于阴极电阻变大。
图4c的图形比较复杂，原因是由于多级产生失真形成的，就必须进行逐级检查。
二、交流声
交流声是指在扩音机的输出中除有有用信号外夹杂着电源成分。

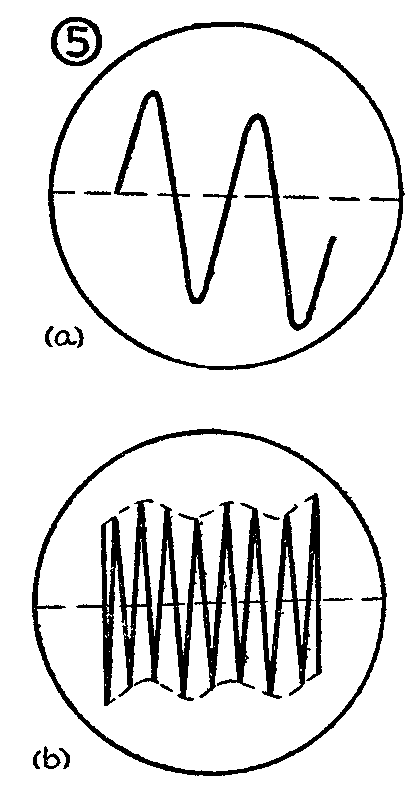

图5的波形是当输入信号为交流声的整数倍时的波形。图a是扫描频率较低时的情况，而图b则是扫描频率提高时的情况。

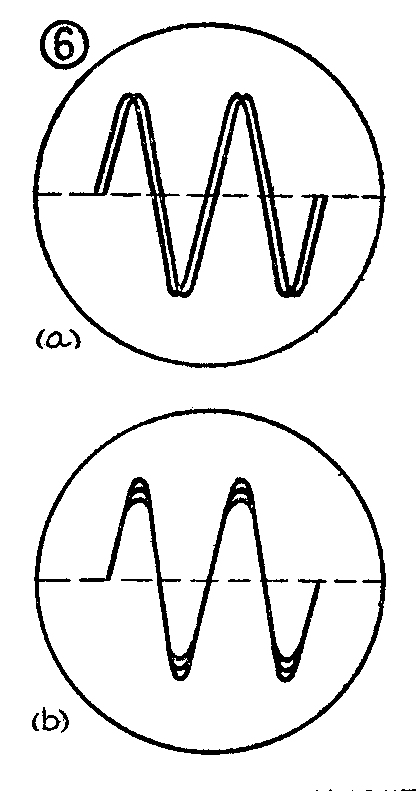

图6是当输入信号不是交流声整数倍时的情况。
三、寄生振荡
寄生振荡也是一般扩音机容易产生的故障之一。寄生振荡可分为间歇振荡和连续振荡。连续振荡又有音频振荡和超音频振荡。在间歇振荡时会使声音发生颤抖声；在有音频振荡时会听到一种啸叫声；在存在超音频振荡时会使音质变坏，厉害时甚至会使扩音机“闭塞”，不能工作。同时功率管屏极发红，使管子损坏。
图7a是有间歇振荡时的波形，波峰附近的“发毛”处就是间歇振荡的特征。
图7b是有连续振荡时的波形，包络线是输入信号，频率较高的部分是寄生振荡部分。这时如果撒去输入信号，并将输入短路，就会出现图7c的波形。
间歇寄生振荡多半是由于输出变压器漏感过大，零件、接线位置不良，或电子管内部电极位置发生变动等造成。
连续寄生振荡可能是寄生振荡抑制电路中的零件损坏或变值，例如串联在推挽功率输出管栅极电路中的电阻（一般为数百欧）或串在屏极电路中的电阻（一般为数十欧）损坏或变值。
在有负回授的电路中，如果回授网络中的零件损坏或变值，使回授量发生变化也可能产生寄生振荡。
发生寄生振荡的另一个重要原因是屏蔽装置的故障，如屏蔽装置接地不良等。
以上所介绍的只是利用示波器检查扩音机故障的一般常识，要真真掌握检修扩音机的技术，还必须经过不断的实践，再提高到理性的认识，认识它的本质。只有这样才能做到“举一而反三”，进一步掌握了检修、维护扩音机的技术。(云青)
注①至于示波器的详细使用方法，可参考本刊1964年第5期的有关文章。
注②额定输出电压可以根据下一公式来求得：
U=\(\sqrt{PR}\)
式中：U—扩音机额定输出时的电压（伏），
P—扩音机额定输出功率（瓦），
R—扩音机负载电阻（欧）。
