一般用氖管作有线广播线路监示器时都是并联在线路上的，不能很好判断线路情况。我们试用了一种串联式的，效果尚好，现在介绍给大家，希提出宝贵意见。

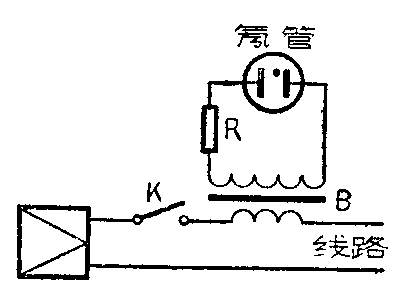

它的电路如图中所示。图中B是一个电流互感器，其实是一个升压变压器。它的初级圈圈数很少，因而阻抗也很小，串接在线路中损耗很小。经过次级线圈的升压用以点燃氖管。电阻R是用来限制通过氖管的电流的。
至于电流互感器B的数据要根据有线广播放大器的输出功率和负荷情况而定，功率愈大，负荷愈重，负荷阻抗愈小，也就是通过线路的信号电流愈大，初级线圈的圈数就应愈少，反之就应多一些。一般负荷在50瓦以下的情况下可以用五、六灯电子管收音机中用的输出变压器。把它的接扬声器侧作为初级，接屏极侧作为次级。
电阻R一般可用500K左右的，调到在正常工作情况下氖管刚好辉光为度。
当外线短路时，由于流过B初级接圈的电流增大，氖管亮度就大大增加；当外线断路时氖管就不发光。（广西平桂矿务局广播站供稿）
