这个仪器可用来在实验室中作恒温控制及超温报警；在暗室中控制洗印、翻拍和放大照片的曝光时间；以及在生产中作为安全防护或照明灯的自动开关等等。全机电路如图1所示。它共分三个部分，即温度控制部分、时间控制部分和光敏控制部分，用一个四刀三掷开关K\(_{2}\)进行转换。各部分的工作原理分述如下。

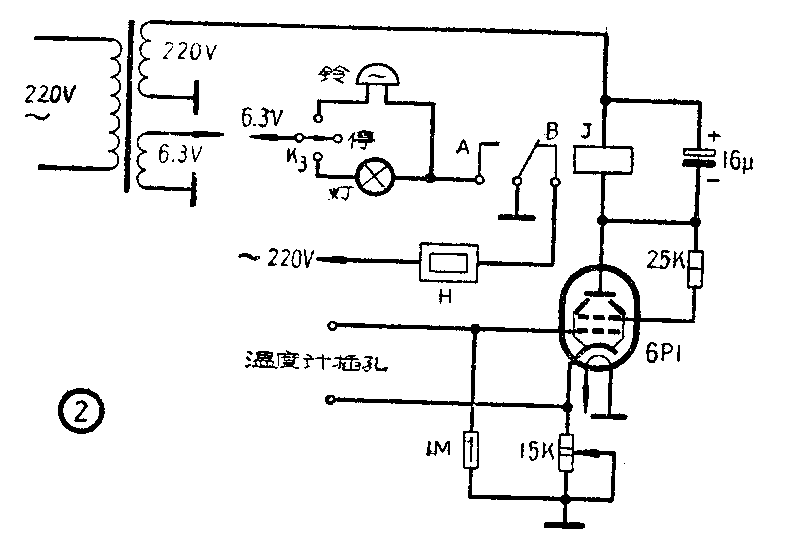

温度控制部分。当开关K\(_{2}\)处在位置1时，该仪器即可作恒温控制或超温报警用。这部分的工作原理图见图2。单接点水银温度计放在被控制的温箱中，引出线接在电子管6P1的栅阴极之间（即温度计插孔处）。当温度低于某一数值时，温度计的水银柱下降，和它上面的电接点断开。这时温度计对6P1没有影响。调节阴极电路中的15K电位器，可以使6P1的屏流接近截止。这时，继电器J不动作，中间接点与B组接点连通，电加热器H的电路接通，以加热温箱。当温度升至所需要的度数时，温度计水银柱上升，和上面的电接点连通，电子管6P1的栅阴极被温度计的水银柱所短路。这样就使6P1的屏流增大，继电器动作，断开B组接点，接通A组接点，电加热器H停止加热。这时温度将逐渐下降。当下降到某一度数时，温度计的水银柱又与它的电接点断开，因此负偏压又通过1兆欧电阻加到6P1的栅极上而使屏流接近截止。这时B组接点又被接通，电加热器继续加热。如此反复动作，就能使温度保持在某一恒定范围内。
超温报警的原理与此相同，只是在报警时要由A组接点接通报警信号。报警信号有两个，即灯和铃，所用电压均为6.3伏，用一个单刀三掷开关K\(_{3}\)来控制。使用时要先将温度计的电接点调整到需要报警的温度，这样当温度升至报警度数时，即断开电加热器电源，同时接通报警信号电源，使灯亮或铃响。

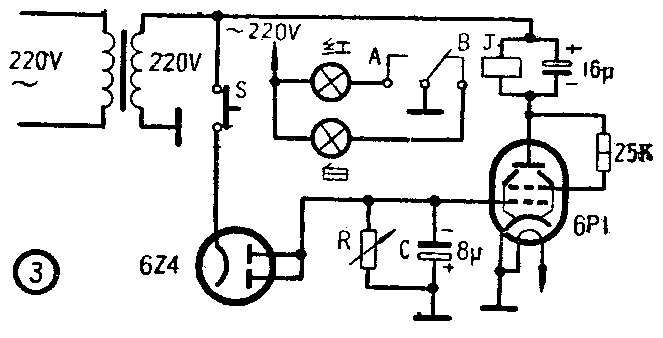

时间控制部分。当开关K\(_{2}\)处在位置2时，即可作时间控制用，其原理图见图3。在正常情况下，6P1通流，继电器将接点吸动与A组接点连通，红灯亮。电路中用6Z4接成半波整流电路。当按下按钮开关S时，由于6Z4的整流作用，电容器C被充电，因此它将对地产生一个很大的负偏压，使6P1屏流截止。继电器释放，使接点与B连通，白灯燃亮，开始曝光。随即断开S，电容器C就通过电阻R放电，栅负压逐渐下降，经过一段时间后，才使6P1通流而使继电器动作，停止曝光。这段曝光时间的长短由电阻值与电容值的乘积大小而定，可根据实际需要选择。本机电容固定为8微法，电阻R由18个不同阻值的电阻在单刀十八掷转换开关上串联组成。选用不同的阻值，即可得到不同的控制时间。根据我们实验的结果，当电阻选用第一档时（4.7K），控制时间为22秒，第2档（4.7K＋10K）控制时间为32秒，以后控制时间就逐渐延长，到第17、18档时，控制时间实际上为无限长。这两档专供反拍、放大时对焦点之用。

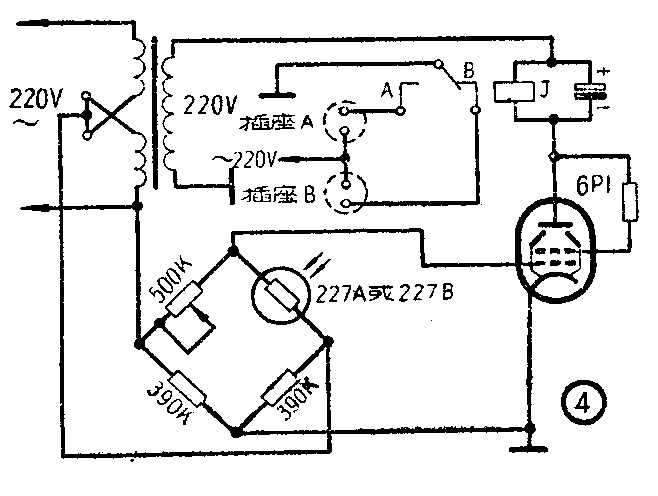

光敏控制部分。开关K\(_{2}\)处在位置3时可用作光敏控制，其原理图见图4。光导管227A或B、500千欧电位器和两个390千欧电阻组成一个电桥，电桥的两个顶点分别与电子管6P1的栅极和阴极相连，另外两个顶点由变压器初级线圈供给110伏的交流电。当光线照射光导管时，光导管的内阻减小，调整500千欧电位器使电桥平衡，这时电子管6P1的栅阴极电压为零，因此它的屏流很大，继电器动作，断开B组接点，接通A组接点。当射到光导管上的光线被遮断后，由于光导管内阻增大，使电桥失去平衡，因此6P1的栅阴极间出现交流电压。如果变压器的各抽头连接正确，那么，在交流电压的正半周，即6P1屏极接有正电压时，6P1的栅极上恰为负电压；在交流电压的负半周，即屏极加有负压时，栅极上恰为正电压。因此，6P1在全部时间内都没有电流或电流很小，于是继电器释放，即A组接点断开，B组接点接通。为了方便，可将A、 B两组接点分别引到两个插座上。如果把被控负载插入插座A上，则当光导管有光照时，被控负载的电源被A组接点接通；光导管光源被遮断后，被控负载电源则被切断。如果被控负载插入插座B上，则电源的通断与上述情况正好相反。
本机电源变压器可采用普通五灯收音机电源变压器。如果进行自制，可参考图1的数据。(赵凤章)
