电源变压器简单绕制法

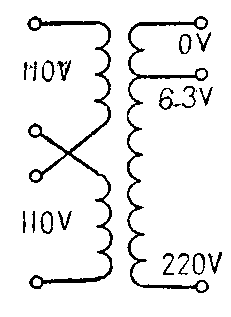

二、三灯收音机的电源变压器，次级高压线圈都只绕一组（采用半波整流）。这时可采用灯丝线圈与高压线圈串联的绕制法（见图），并把线径较粗的灯丝线圈绕在里层。利用灯丝线圈一端接地作为初次级的静电隔离，因此可省掉一层隔离层和绝缘层。同时灯丝线圈与高压线圈串联后，又省了一绝缘层。所以这种绕制法可节省不少绝缘纸，窗口面积也比较宽裕。除此之外还有几点好处：（1）可省绕高压线圈数十匝；（2）变压器引出线少，接线方便；（3）使用中不会因高压与灯丝线圈间的绝缘打穿而损坏变压器。（达）
