不对称的三极管作推挽放大

🏠 首页 《无线电》杂志 1966年 🔗 第10期 🔗 第28页 分类:有线广播 🔗 王定华 🔗

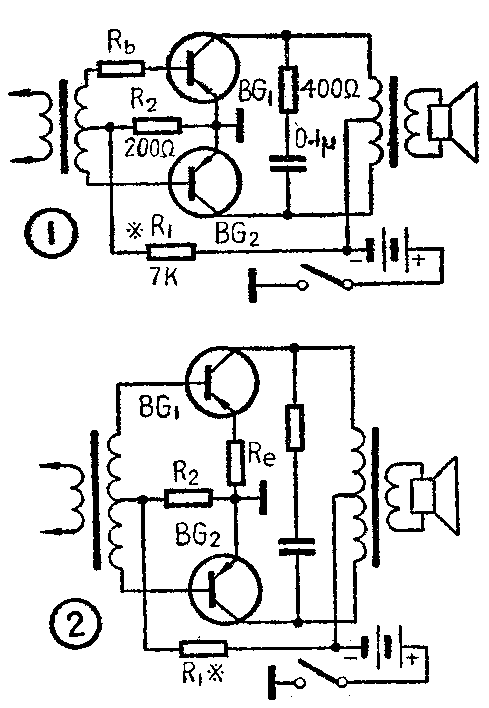

在半导体收音机中,末级功率放大采用两个低频三极管作推挽输出,有省电、功率大等一些优点。但对于业余者来说,往往缺少成对的管子。如果两只管子β值相差较大,就会产生很大的失真。遇到这种情况,可以在β值较高的一个管子的基极上串入一个适当的电阻R\(_{b}\)(如图1),对该管的工作点和输入信号加以调整和控制,音质可以得到改善。这个阻值的选择范围一般在400~2000欧,可用电表测两管的集电极电流使大致相同,如果没有电表用耳朵试听也可以。

图1
图1 🔍原图 (489×708)

另一种办法,是在β值较大的管子的发射极串接一只电阻R\(_{e}\)(图2),通过Re产生的负反馈作用,降低该管的放大量,使两管的输出大致相等。R\(_{e}\)的阻值也由调整决定,如两管的β值相差大,Re可以大些,反之则小一些,一般可在50~200欧之间选用。(王定华)
