编者按：毛泽东思想一旦被群众掌握，就会变成无限的物质力量。我国有线广播网是宣传毛泽东思想，宣传、传达党和政府的政策、方针，组织人民群众的有力工具之一。尤其在农村，有线广播成本低，效果大，受到广大贫下中农的欢迎。在还没有电力网的山区等地，发展半导体有线广播放大站，对普及农村有线广播，具有很重要的作用。
这里介绍的北京市文化局广播处试制的500毫瓦的半导体放大器，虽然功率较小，但经过了一段时期的试用，效果尚好。它用电省，材料易购，制作方便，成本低，便于普及，故有一定价值。此机也还存在着若干问题，例如用一般高阻话筒时由于阻抗不匹配，灵敏度不够，以及易受雷击而烧坏管子等，希各地同志大家来研究改进，使我们的有线广播更好地为无产阶级政治服务，为广大的贫下中农服务。
一、简介

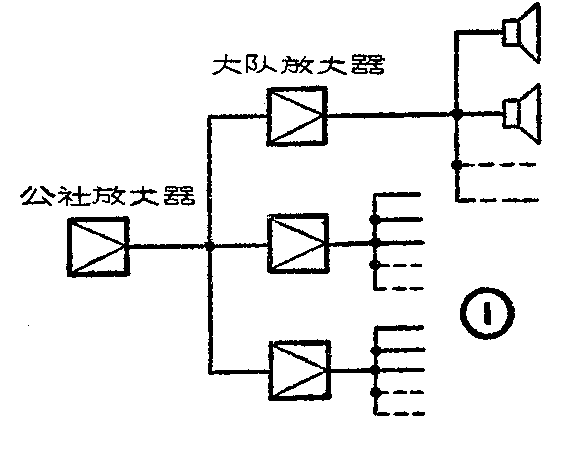

这里所介绍的500毫瓦小功率半导体放大器适用于无电力网地区的公社或大队、生产队。这种放大器电源容易解决（用一般手电筒用的一号干电池六节约可用20天到一个月左右），使用方便。在用于公社时，由于功率小，不宜直接带动各大队的喇叭，而应作为节目放大器，在通往各大队后再由大队中的同样放大器放大后再带喇叭，如图1所示。
这种放大器有“线路”、“收音”及“话筒”三种输入，由一个四刀三掷开关控制；输出有“监听”、8欧、16欧、225欧、300欧及450欧六种，以适应各种输出情况。如用高音喇叭时可带一、两个，如用舌簧喇叭时，可带30-40个。
二、电路分析

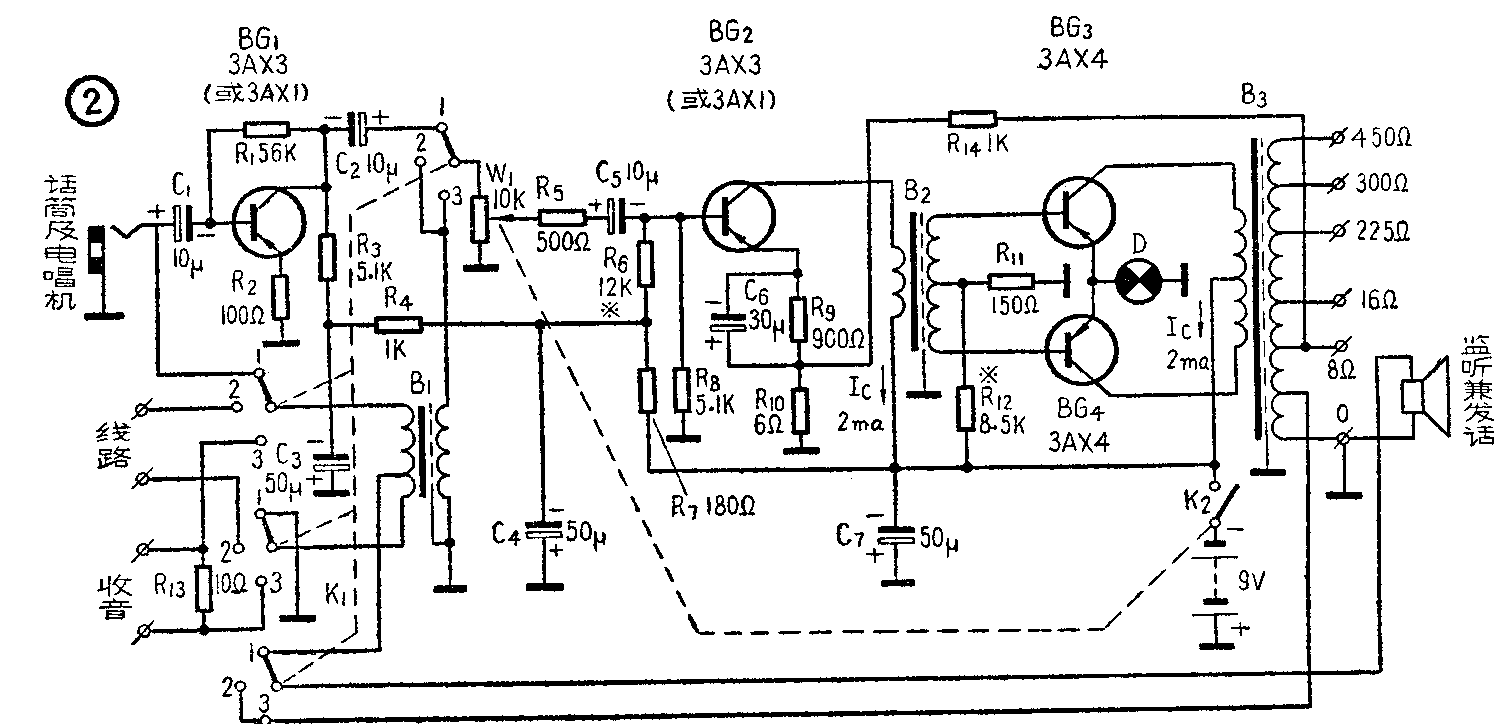

本机由四个半导体三极管组成三级放大，电路如图2。第一级为话筒放大，由BG\(_{1}\)（3AX3或3AX1）担任；第二级为激励级，由BG2（3AX3或3AX1）担任；末级输出由两个3AX4（BG\(_{3}\)和BG4）组成推挽电路。
在用话筒或唱机拾声器时，信号由“话筒及电唱机”插孔输入（K\(_{1}\)放在1位置），经C1加至BG\(_{1}\)的基极。R1为BG\(_{1}\)的偏流电阻，用以供给BG1的偏流，R\(_{2}\)是发射极电流负反馈电阻，用来稳定BG1的工作。R\(_{3}\)是BG1的负载电阻。
由于这级有R\(_{1}\)及R2的双重负反馈和稳定，故工作非常稳定。
C\(_{2}\)是交连电容器，电位器W1是音量控制器， R\(_{5}\)用来防止过负荷，并改善了音质。C5是隔直流电容器，用来防止BG\(_{2}\)的偏流短路入地。
R\(_{6}\)和R8是BG\(_{2}\)的偏流分压器，R9是BG\(_{2}\)的发射极稳定电阻，C6是R\(_{9}\)的旁路电容器，防止在R9上产生负反馈。R\(_{1}\)0与R14组成负反馈分压器，使由输出变压器次级8欧端来的负反馈电压的一部分加在BG\(_{2}\)的发射极电路中，使产生负反馈作用，用以改善音质。
B\(_{2}\)是交连变压器，也是推挽级的输入变压器。R11和R\(_{12}\)是BG3和BG\(_{4}\)的偏流分压器。2.5伏的小灯泡D作为BG3及BG\(_{4}\)的发射极稳定电阻，同时还有危险指示的告警作用。当BG3及BG\(_{4}\)的发射极电流过大时这个小灯泡就发红，就应及时停止使用，进行检查。在一般正常情况下这灯泡是不发红的。B3是输出变压器。有6个抽头，用以适应各种输出情况。
C\(_{7}\)、R7、C\(_{4}\)及R4、C\(_{3}\)为两节电源退交连电路，用来防止振荡。
当工作转换开关K\(_{1}\)放到“2”位置（线路）时，由于线路来的输入信号较高，故经过B1及K\(_{1}\)而直接送入BG2，不再经BG\(_{1}\)。用半导体收音机转播节目时，应将转播用收音机中的喇叭断开，而将它的输出变压器次级接到放大器的“收音”输入端子上。这时10欧的电阻R13就作为收音机的负荷。同时K\(_{3}\)放于“3”位置。
当K\(_{1}\)放于“1”位置时，是准备发话的，这时如果在“话筒及电唱机”插孔中插入话筒时，即可发话；如果不插入，监听喇叭就经过K1而接到B\(_{1}\)的初级抽头上。再经B1初级的自耦升阻而加至BG\(_{1}\)的基极。这时监听喇叭就可当话筒使用。
三、装配及调试注意事项

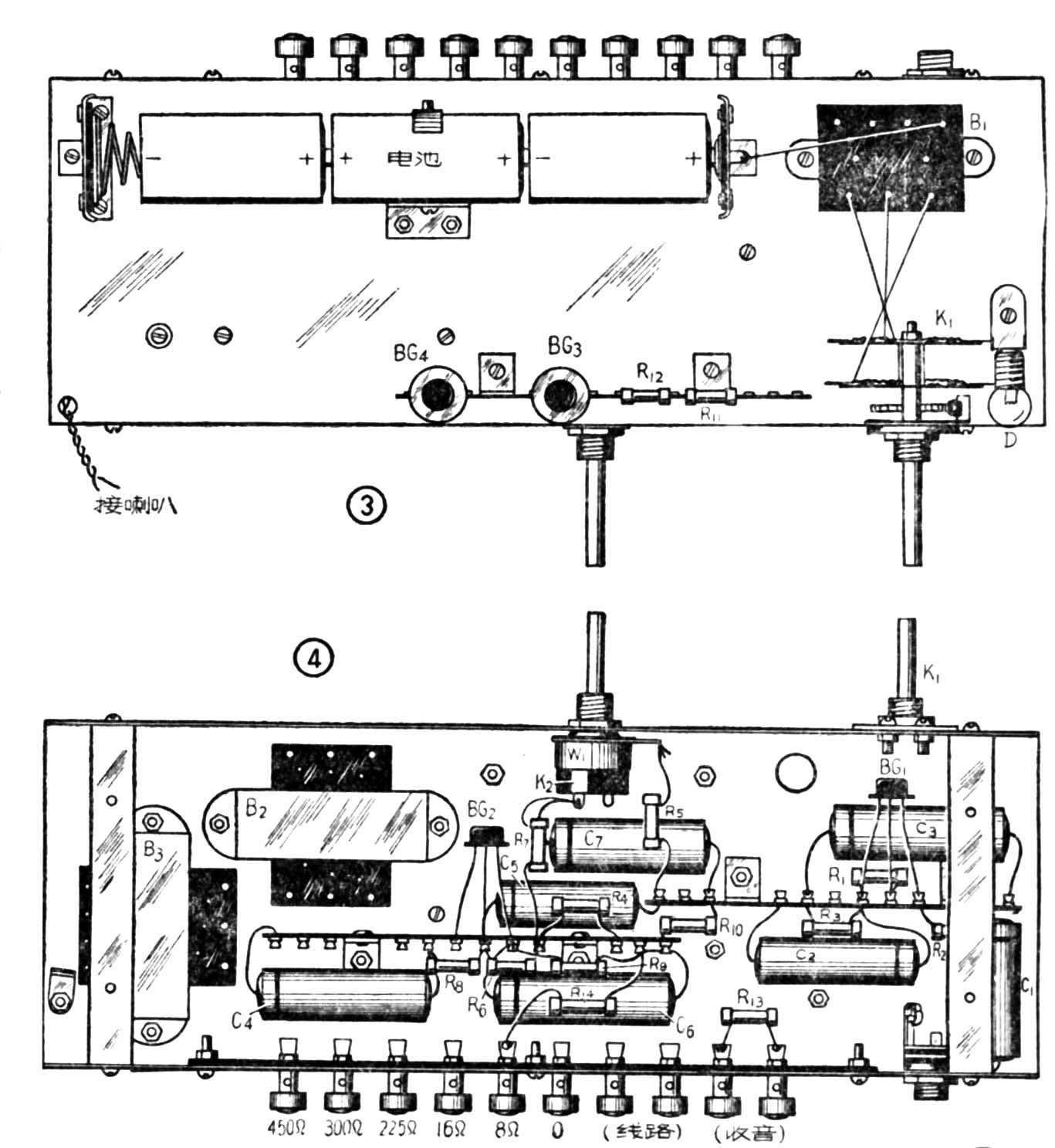

全机主要零件的安装位置见图3及图4。
装配时要注意零件安装位置及布线，否则易产生振荡。B\(_{1}\)2\(_{3}\)三个变压器相距要远些，且要互相成垂直，以免寄生耦合，布线要尽量短捷，避免太长的平行。有时由于BG1内部反馈过大或放大率太高，也易引起振荡，这时可以换一个管子试试。
BG\(_{1}\)的工作状态由于有双重稳定，偏流可以不加调整。BG2的工作点用选择R\(_{6}\)的方法将它的集电极电流调至2毫安左右。BG3及BG\(_{4}\)的集电极电流可用选择R12来调整，使在无信号输出时约为2－3毫安左右。如果两管对称且放大率较高，电流可调得小一些，如果两管对称差一些，为避免失真，电流可调得稍大一些。
在选管时，BG\(_{1}\)如用3AX3（较理想），只要它的β大于30就可以，如用3AX1时要用β较大的。BG2的要求不很高，一般β大于30的就可见了。BG\(_{3}\)及BG4的要求较高，一般要用3AX4，且β要大于50的较理想。
由于BG\(_{3}\)及BG4的工作电流较大，故在它的外壳应装上散热器（图5）。
四、主要零件数据
转播用输入变压器B\(_{1}\)：用心柱为10×10毫米硅钢片，交错叠插。初级用直径0.1毫米的漆包线绕3000匝，70匝处抽头（指监听喇叭为3.5欧时，若用其他阻抗的监听喇叭，则最好重新设计）。次级用同样漆包线绕1000匝。
推挽级输入变压器B\(_{2}\)：用心柱为16×16毫米的硅钢片心，各片也是交错插叠。初级用直径为0.15毫米的高强度漆包线绕1500匝；次级用直径0.17毫米的高强度漆包线双股并绕500匝，串联后（两线圈头尾相接）各边为500匝。
输出变压器B\(_{3}\)：用与B2相同的铁心，初级用直径为0.27毫米的高强度漆包线双股共绕160匝，串联起来，各边为160匝；次级共绕453圈，在4匝（监听用）、60匝（8欧）、85匝（16欧）、320匝（225欧）、370匝（300欧）及453匝（450欧）处抽头。其中0～85匝用直径0.46毫米的漆包线绕制；自85匝至370匝用直径为0.32毫米的漆包线绕制；自370匝至453匝用直径为0.27毫米的漆包线绕制。
各变压器绕好后应该仔细测试，看匝间有否短路，否则会大大影响机器效率。
工作转换开关K\(_{1}\)：可用一般收音机用的三波段开关。
监听喇叭：可用3.5欧的永磁电动喇叭，口径一般以125毫米的较为方便。
BG\(_{3}\)反BG4的发射极稳定、告警灯D可用一般手电筒用的2.5伏小灯泡。如果可能的话，最好用特制小电流2.5伏泡子，这样告警作用可更灵敏，且有保安作用。
其它零件如电阻电容等要求不高，可用一般电子管收音机用的大型零件。当然，如果要做成小型机,就要用超小型零件了。
所有电解电容器只要有25伏以上的耐压就可以。C\(_{3}\)、C4、C\(_{7}\)的容量大一点较好，一般用50微法至100微法即可。其它交连电容器如C1、C\(_{2}\)、C5等用5～15微法都可，但漏电不要太大。C\(_{6}\)的要求也不严，只要用30～100微法间就可以。
五、主要技术指标
1．输出功率：500毫瓦
2．频率特性：100～10000赫，小于3分贝，50～20000赫，小于4分贝。
3．谐波失真系数：500毫瓦输出，1000赫时不大于10％
4．输入电平：话筒-1毫伏（阻抗匹配时）， 转播-100毫伏。
5．电源消耗：无信号时-6毫安左右，500毫瓦时——约110毫安左右。
6．信号噪声比：大于40分贝。
六、使用注意事项
此机的输入都是低电平的，不要将高电平的线路接到本机线路输入端子。
用收音机转播时，机中R\(_{13}\)是10欧的，适合于一般半导体收音机的输出阻抗，如果所用的转播收音机的喇叭不是10欧（或8欧）的时候，最好换一个R13，使与所用收音机的喇叭音圈阻抗相同。
话筒最好用600欧的，如SQ3- 2型，如果要使用一般高阻（20000欧）话筒时，最好另加一个5比1的降阻变压器（可用一般半导体收音机用的输入变压器代替），使与BG\(_{1}\)的输入阻抗相匹配。
在有雷电时间要将输入、输出线路都与机器断开，否则会将BG\(_{1}\)、BG3及BG\(_{4}\)击穿。
使用时，如果发现小灯泡D发红，这说明BG\(_{3}\)、BG4集电极电流太大，要立即停机检查，否则会使BG\(_{3}\)、BG4烧坏。（本刊根据北京市文化局广播处供给的资料编写）
