用两个低频管构成复合半导体三极管，作简易收音机的来复高放级，高频放大用共基极接法，低放用共发射极接法，恰好利用了复合管共基极运用时工作频率比单个低频管大大提高、稳定性好，而共发射极运用时电流增益很高、输入阻抗增大的优点。突验证明，用复合管制成单级来复放大的收音机，其总增益比用一个高频管作的来复放大级还大，能直接带动喇叭，放出优美响亮的声音；与把两个低频管拆开和一只二极管装成一级检波二级低放式的收音机相比，元件少，成本低，而灵敏度及选择性均较好。
电路原理：电路如图1所示，采用高频变压器耦合作半波检波。对于高频信号来说，C\(_{3}\)相当于短路，故复合管的基极相当于接地，高频信号由L1耦合到L\(_{2}\)从复合管发射极送入，放大后从集电极输出，基极为公共端。放大后的高频信号的一部分由C6送回L\(_{1}\)产生再生。另一部分信号经高频变压器GB耦合到检波器D检波，得到的音频信号经C4送到复合管基极，此时C\(_{3}\)对音频阻抗很大，可视为断路，而L2则对音频阻抗极小，因此对低频来说，发射极为接地的公共端，放大后的信号电流以集电极输出，通过对音频阻抗很小的GB到输出变压器B带动喇叭放音。
在通常的来复放大级中，检波器的负载阻抗基本上即是放大管共发射极的输入阻抗，对单个管来说，这个输入阻抗很小，仅几百欧到千欧左右，这就导致检波器负载过小，因而检波效率低，易产生失真。此外，来复级中高频放大输出回路的负载阻抗大致上即是检波器的输入阻抗，一般检波器的输入阻抗约为其负载阻抗的二分之一，因为单个管共发射极输入阻抗小，又导致高频输出负载阻抗太小，故高频增益也小。复合管则避免了上述缺点，因为它的共发射极输入阻抗约比单个管大了β倍，故检波器负载大，检波效率高，高频负载大，高频增益随之增大，整机灵敏度大为提高，且失真小，音质改善。

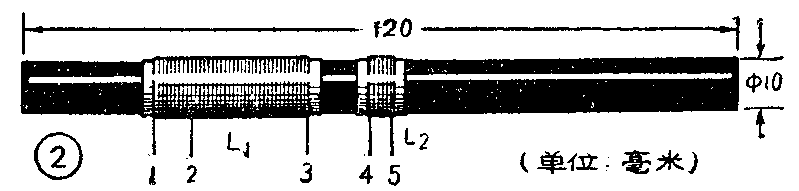

制作数据：磁性天线用φ10×120毫米的圆型磁棒，用七股0.007亳米的丝包线绕54圈作L\(_{1}\)，在第18圈处抽一个头接再生，然后用同样的线按同方向绕3圈作为L2，各处接头如图1与图2所示。
高频变压器最好绕在圆磁环上（磁环直径不限），初级绕80圈，次级绕120圈，在80圈和100圈处各抽一个头，以备对不同的管作试验，选择效果最好的一个抽头。没有磁环时，也可以用旧中频变压器上的磁心，将绕线圈数加倍即可。绕制用的线可用细些的，如0.07毫米的。
R\(_{1}\)用来补偿BG1的发射极电流，还有稳定的作用。取值以2K～3K为宜。R\(_{2}\)为偏流电阻，约50K左右，视不同的管而作具体调整，方法和调单个管相同，总集电极电流约调到2.5到3.5毫安。R3是带开关的电位器，用作音量控制兼电源开关。如果不需要控制音量，可用一个47K电阻代替，在电阻上端接出到C\(_{4}\)。R4用10K左右的，可起自动音量控制作用，并能减小检波级的失真。
低频三极管用3AX3（П6B），也可以采用其他型号的低频管。检波二极管为2AP9，其他型号的也可以。C\(_{6}\)用6～50P瓷介微调电容，高频损耗小，再生调节范围大。
输出变压器可采用市售半导体收音机专用的。不装喇叭时，最好采用800欧的低阻耳机。
本机无须外接天地线，即可收听当地及附近地区电台广播，放音响亮。如果接上适当的天地线则收程更远，效果更好。（之江）
