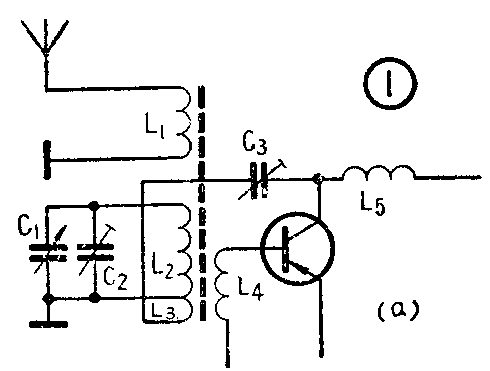

（青央）在简易型半导体收音机里，其输入回路多数都采用磁性瓷棒的天线线圈，与一只可变电容器构成单调谐回路，如图1（a）中的C\(_{1}\)、L2。这样的输入电路有许多优点，如方向性强，回路Q值高，等等。它可以大大改善收音机的选择性，可以避开外界单方向上的干扰。此外，它还具有体积小、结构坚固、使用方便等一些特点，在一般情况下，不必另加外接天线，就能满意收听，尤其在体积小的袖珍式收音机里，效果更为显著。为了使这些特点得到充分发挥，下面介绍这种电路在制作时应注意的问题和措施，供大家参考。
1．导线的选用 绕制线圈的导线，最好采用多股线，其目的在于提高Q值，降低在高频情况下由于趋肤效应和其他影响而产生的损耗。实验表明，用多股导线比用单股导线绕制成的线圈，在灵敏度和选择性上都有比较明显的差别。一般采用0.07×7～0.07×15的漆包线较为适宜。股数再多，性能提高不大；再少，Q值就有所下降了。
2．磁性瓷棒的选用 在机箱体积允许的条件下，磁棒应尽量采用长度大的。这样可使天线的接收能力加强，从而提高灵敏度。按照理论分析，磁棒长度越大，天线的有效高度也越大，接收到的电磁波能量就越多，就能在调谐回路上形成更大的电压。实验证明，长短不同的磁性天线，其接收能力是有比较明显的差异的。目前市场上常见到的磁棒有圆形φ10×100，φ10×140，φ10×170和一些扁形规格的，种类很多，选用时应优先选用长度大的。
3．线圈的布局 在制作线圈时，应注意以下几个方面，以图1（a）为例，L\(_{1}\)、L2（L\(_{2}\)和L3连绕，在中间抽头）和L\(_{4}\)三个绕组最好分开制作，不绕在一个线圈管上，如图1（b）。这样做，调整方便，互不牵扯，容易调到最佳的效果。其中L3是再生线圈，可由调整C\(_{3}\)来控制再生，与L2 绕在一起影响不大。而L\(_{4}\)为接入高频管基极的线圈，它在磁棒上的位置最好置于磁棒的一端，如图1（b），这样比置于磁棒的中间，对改善强力电台的串音现象较为有利（单回路存在强电合轻微的串音现象）。产生强力电台串音的原因，一方面是由于单回路抑制能力不够，另一方面与L4本身的存在也有关。在这样绕在磁棒上的天线回路中，除了L\(_{2}\)有接收能力外，L4本身也有一定的接收能力，因为它也绕在磁棒上，同样也具有有效高度。由于它的圈数很少，所以它的有效高度主要决定于它在磁棒上的位置，在中央有效高度大，在一端则小。而我们所希望的是它本身的接收能力越小越好，这样选择性就完全决定于L\(_{2}\)的Q值了。否则L4的接收能力加强，只能使混台现象加重，相对地降低了选择性。这是因为它本身是不调谐的，没有挑选电台的能力。采取上述措施后，对改善本地强力电台的串音现象有较明显效果，而对其他性能影响不大。固然，将线圈L\(_{2}\)置于较近磁棒中心，会使它的Q值有所降低（L2置于靠近磁棒一端Q值最高），但降低并不多，邻近波道的衰减还是足够的。这样的布局，总的效果还是好的。
4.可变电容器的选取 对于只收听中波波段的普及机来说，采用容量较小的可变电容器是有利的。这样回路的线圈匝数可绕多些，电感量可做得大些，Q值能有一定的提高。例如用10～250微微法的可变电容器，和用10～360微微法的相比，Q值可提高10～20左右。虽然对波段的展宽会有所影响，但是对只收听535千赫至1605千赫的中波波段来说，这方面的要求并不高，实际上收听时不会发生什么困难。
5．线圈的制作数据 以采用φ10×170毫米的磁棒配用10～250微微法的可变电容器为例，首先要注意线圈管的内径，不可做得比磁棒直径大很多，以防造成较大漏感，使线圈Q值下降，只要做到能在磁棒上自由移动即可。各绕组的匝数为：L\(_{1}\)用0.07×7的漆包线密绕5～10匝，L2用同号线密绕50匝即可，L3绕5匝左右，配合4.5～20微微法的圆形瓷介半可变电容器（图1a中的C\(_{3}\)），一般情况下再生就够了。而L4匝数的多少，对选择性和灵敏度有较大影响。匝数多，灵敏度高，而选择性差，匝数少则反之。试验表明，L\(_{4}\)的匝数最好在2至4圈，再多对于选择性的影响就很显著了。

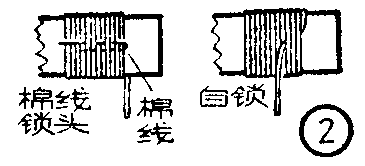

固定线圈绕组引线的方式，采用导线自锁或棉线压头都很好，如图2。在线圈管两端最好不加金属物，如焊片、金属丝等，因为这些金属物距线圈绕组很近，极易造成高频损耗，对灵敏度和选择性都有较大的影响。此外，线圈制作完成后，必须进行涂覆处理，用地蜡、石蜡或蜂蜡均可，否则到夏季湿度大时，绕组受潮，电性能将受到影响。
6.磁性天线的安装 磁性天线在机箱内不宜垂直放置，因为这样接收效果最差。而只有水平放置，其方向性才能表现出来，接收效果才最好。此外，在磁棒的轴线方向上20毫米以内，应当避免有金属物，如螺钉、螺母、金属支架等。收音机箱和底板要采用有绝缘性的胶木板。磁棒的安装支架，尽可能不用金属的，尤其要避免用铁质的。采用有机物的最好，如胶木、有机玻璃、聚苯乙烯等物。如果没有这些材料，可勉强用铝质的。试验证明，支架材料对性能影响也是相当大的。
7.再生的调整 为了使用方便起见，一般多采用固定再生。它不宜调得过强，最好稍低于临界点，以防温度变化时产生再生啸叫，影响正常收听。另外，最好使阻流圈L\(_{5}\)的安装，固定在对输入回路也能产生再生的位置，这样在整个波段内可获得较为均匀的再生度和灵敏度，效果较好。

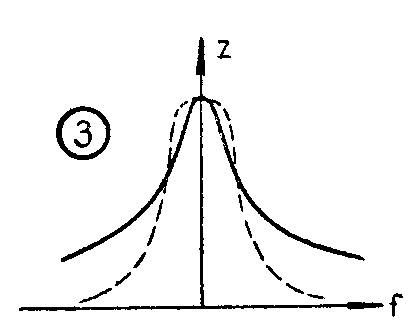

8．改进串音现象的措施 以上介绍的单调谐回路结构比较简单，容易制作。但它也存在这样一个缺点，即对本地强力电台的抑制能力还不够，可能会有串音现象，前面已经提到过了。产生这种现象的原因，主要是由于单回路的远波道选择性不好，即当回路失谐较大时，回路阻抗的衰减还不够大，如图3中实线所示。这个不足，是单回路固有的特性，也是不大好克服的。但是，如果增加一些元件，将电路加以改进，做成双调谐的耦合回路，上述串音现象基本可以消除，其特性如图3中虚线所示。试验表明，它对消除串音效果是好的。目前有的工厂产品四管机即采用此种电路程式，如图4。经测量其远波道选择性比单回路好得多，在使用中不发生串音现象。其输入电路的组成为：C\(_{1}\)、C4是两连电容量相等的双连可变电容器，L\(_{1}\)、L2和L\(_{6}\)组成磁性天线，L3、L\(_{4}\)和L7则利用可调磁心骨架，做成一个调感式线圈，L\(_{7}\)的电感量约与L2相同。这样一方面具有耦合电路的特性，即加强了远波道的衰减，同时L\(_{4}\)没有置于磁性天线上，大大降低了它的接收能力，因此串音现象得以克服。
