阻抗计算图

封三说明

🏠 首页 《无线电》杂志 1966年 🔗 第9期 🔗 第25页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 达 🔗

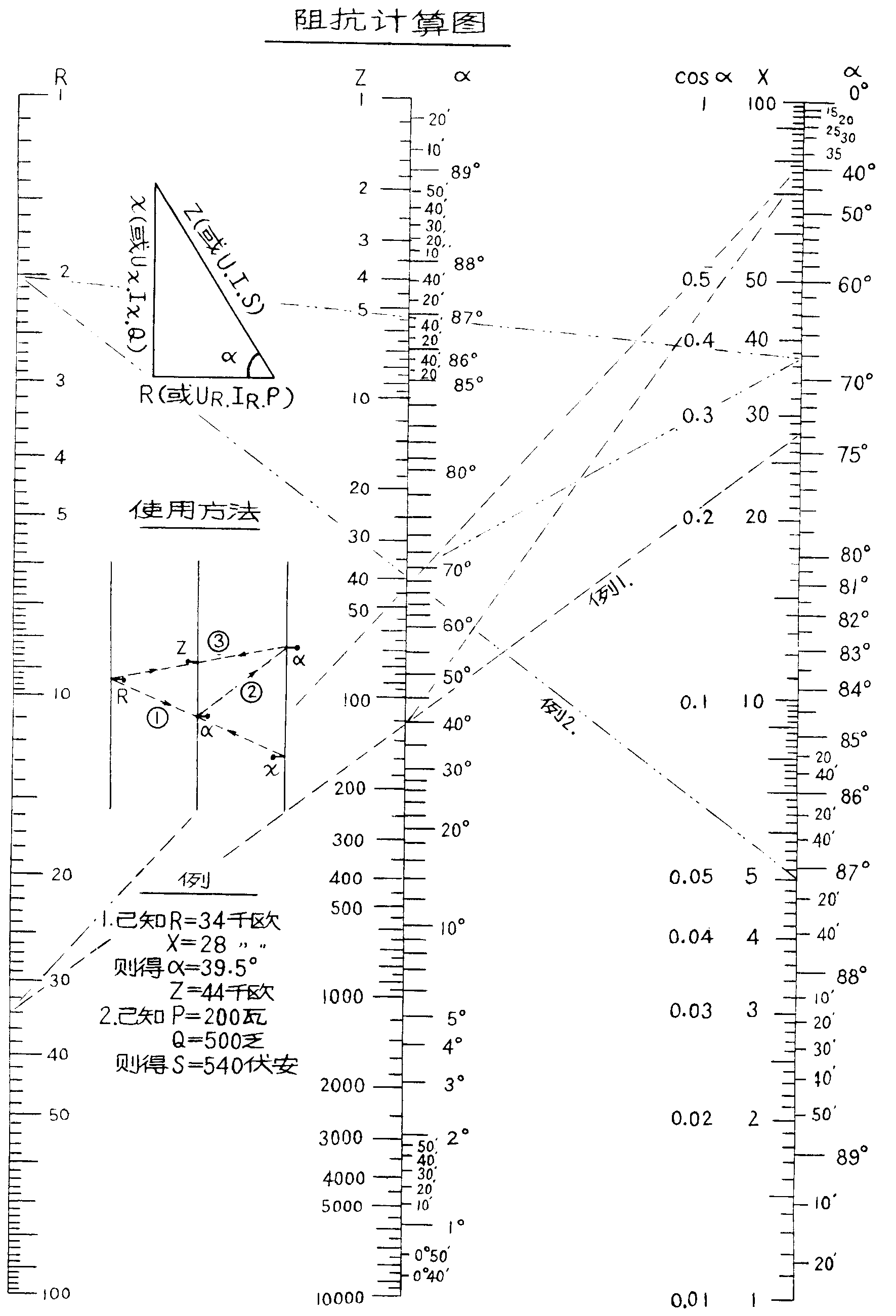

这张阻抗计算图可用来计算串联电路的总阻抗、总电压或总功率(图1),也可用来计算简单并联电路的总导纳、总电流或总功率(图2)等。R尺可分别代表R、g、U\(_{R}\)、IR或P,X尺可分别代表X、b、U\(_{X}\)、IX和Q,与此相对应,Z尺可分别代表Z、Y、U、I和S。这三个尺上面的数值可以使用相同的任意单位,如欧、千欧、毫伏等等(不过在功率计算时、有功功率P用瓦或千瓦等表示,无功功率Q用乏或千乏等表示,总功率用伏安或千伏安等表示),并且可以把这三个尺的数值扩大或缩小相同的任意整数倍(见计算图上的例2)。

图2
图2 🔍原图 (297×280)
图3
图3 🔍原图 (259×261)

计算图上的“cosα”尺(与X图尺使用相同的尺标)表示交流电路的功率因数。在给出功率因数的条件下,则可直接使用R和cosα尺来求得Z。

此外,这张图也可用来作复数的计算。在交流电路的计算中,常需要对复数的代数式a+jb和指数式Ae\(^{ja}\)进行转换,利用本图可以很方便地进行这种转换。这时,R尺代表复数的实数部分数值a,X尺代表虚数部分的数值b,Z代表模A,α代表幅角(α的数值可能大于90°,应按一般方法进行变换)。(达)

图1
图1 🔍原图 (1771×2601)
