（一）在什么情况下需要建立放大站
农村有线广播网的建立，初期大都采用集中送电的方式，由县广播站将经地扩音机放大后的音频电流，分为两步或三步配电送到用户喇叭（即扬声器）上去。随着广播事业的发展，喇叭不断增加，而且许多公社和大队都有了电源设备，为了保证广播喇叭的音量和提高送电效率，已有电源设备的社队，就要考虑是否建立放大站的问题。经验证明，从用户变压器输出的每一瓦电力，能够带动5到20只舌簧喇叭，这可以作为送电的标准。农村有线广播网的线路大都使用铁线，当在阻抗匹配的条件下，以主干线末端电压为送端的一半，即送电效率为25％，作为主干线效率下限的话，那么与此相对应的双线线路长度，线径用2.0毫米为25公里；2.5毫米为30公里；3.0毫米为35公里；4.0毫米为45公里。这是符合大多数农村的实际情况的。对于支干线，可以把末端电压为送端的70％，即效率为50％作为支干线效率的下限，则相应的双线线路长度，线径用2.0毫米为10公里；2.5毫米和3.0毫米为15公里；4.0毫米为20公里。这些可以作为是否建立放大站的依据之一。

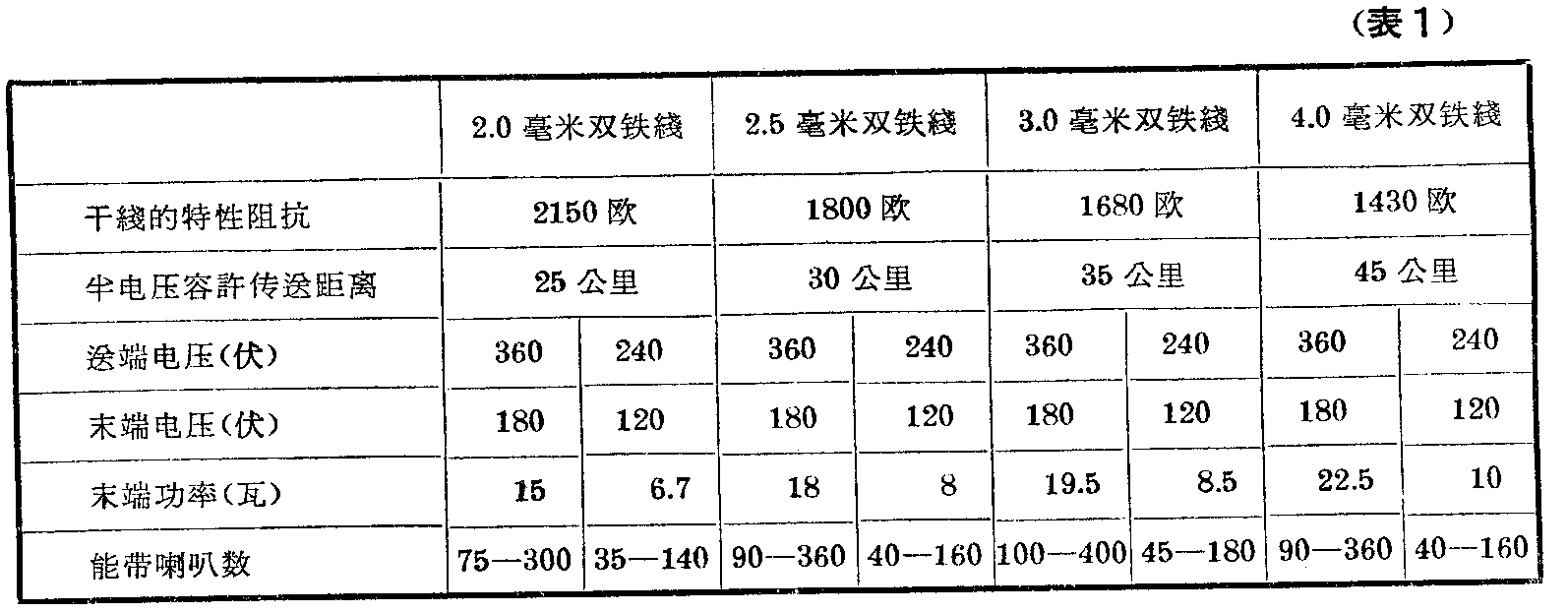

从这些标准依据出发，按只有主干线和用户线的两步送电情况，可以得到不同线径主干线能够带动的喇叭数量如表1。这是采用集中送电的一般情况。如果用三步送电而距离大致相同的话，情况会好一些。用三步送电而距离加长的话，情况会差一些。
从表1提供的数据，大体上可以认为，遇到下述情况，就不宜沿用集中送电，而要考虑建立放大站：
（1）2.0毫米双铁线，长度超过25公里，喇叭超过300只；
（2）2.5毫米双铁线，长度超过30公里，喇叭超过360只；
（3）3.0毫米双铁线，长度超过35公里，喇叭超过400只；
（4）4.0毫米双铁线，长度超过45公里，喇叭超过360只。

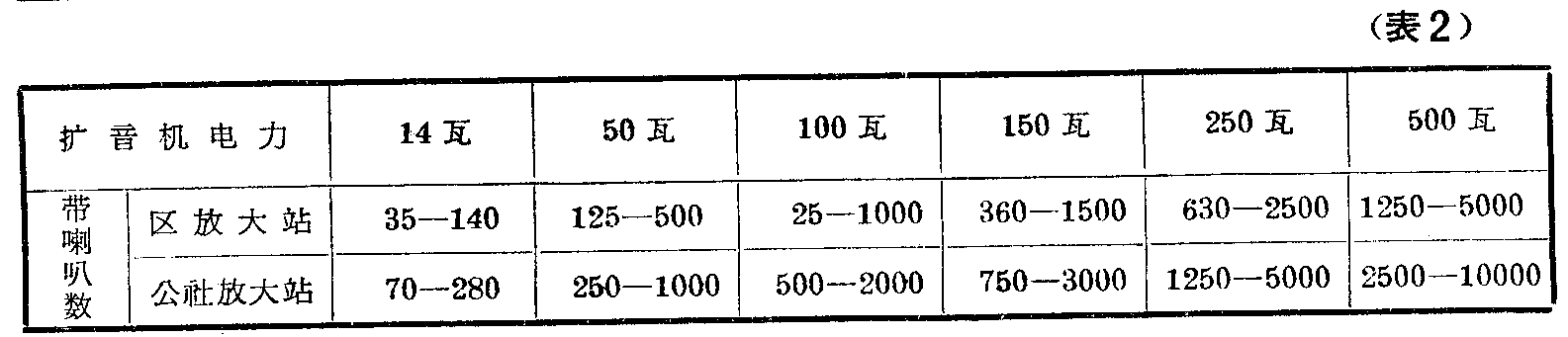

区放大站或公社放大站，扩音机能带动的喇叭数大致如表2。也就是说，可以根据表2的情况决定用多大功率的扩音机。放大站所用的交流电源电压要求比较稳定，负载变动100％时，电压变动最好不超过10％，而且能保证电压在180伏以上（未经升压）。
（二）信号的传送方法，信号电平和防止啸叫的措施
放大站的输入信号，常用的传送办法有两种，即用载波传送和直接用音频传送。用载波传送节目信号的优点是，电话和广播可以合用一对线路，并且频率特性较好，但是设备和技术较为复杂，对线路维护质量要求也较高。这种方法不在本文讨论范围之内。直接用音频传送节目的办法比较简单，但是由于线路的衰耗随频率的升高而增大，高频响应不好。这个问题，可以利用加装衰耗均衡器的办法来解决，良好的音质还是可以保证的。

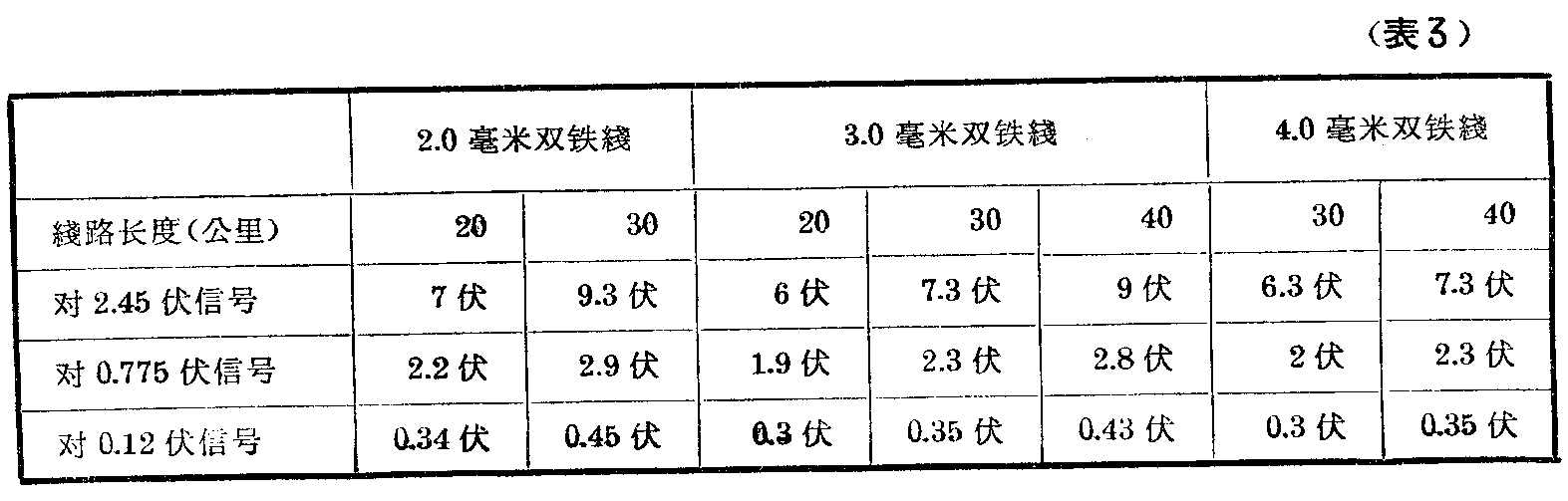

信号电平 音频信号电平应该大小合适，既保证广播节目有较大的信号噪声比，又不串扰电话。以TY250／1000型广播设备为例，机架的输入电平为2.45伏，控制台线路输入为0.775伏。如要留出4分贝余额，则相应的输入电平为4伏和1.25伏。一般扩音机唱片插孔输入电平为0.12伏，留出4分贝余额，则近似为0.2伏。通常信号线长度很少超过40公里。表3列出了各种线径与各种距离所需的送端信号电压。这些数字均已留出4分贝余额。由表可见，信号电压不需要很大，只要10伏以下就可以了。为了提高信号噪声比，从信号实际需要和防止串音考虑，用5伏以上到10伏以内的信号电压是合适的。当然，上面问题的讨论，是以信号输入线和扩音机输出线已经做了合理安排，而且线路质量良好，不存在反馈回串啸叫的情况为基础。要达到这样的要求，需要采取一定的措施。
信号来源 输送给放大站的信号，应该失真小、杂音低。从县广播站250瓦或300瓦扩音机的输出端供给电压是不合适的。因为这样做，信号失真大而且还受负载影响。直接从TY250／1000机的控制台或它的增音机部分送出的信号电压略嫌低些，而且一旦外线发生故障，会直接影响增音机，因而影响县广播站的工作，这也是不合适的。应该单独设置一部专用的信号放大器。如果放大站较多，要馈送多路信号，可以用美多牌10瓦型扩音机，作为信号放大器。这种扩音机具备超线性特性，失真小、频率响应好，在16欧输出端可以得到12.6伏的电压，大小正合适。在特殊情况下，若用变压器升高到125欧或250欧时，输出电压为35伏或50伏，仍可以带动12路或6路信号线。使用时要注意保证扩音机的阻抗匹配，负载不足时，要用线绕电阻配足，才能保证非线性失真最小。如果信号线不多，可以自行制作合用的简单放大器。

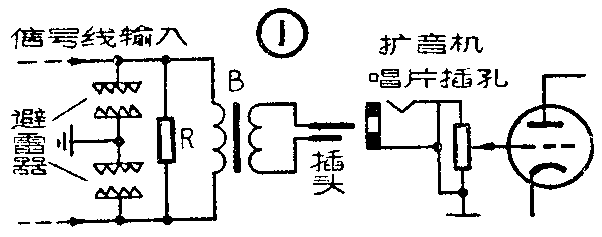

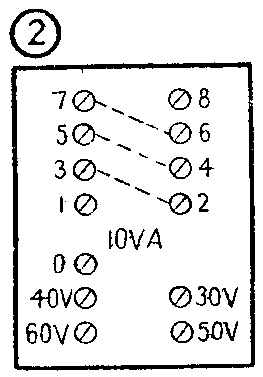

接线方法 为了防止信号线上产生驻波以及由此引起的失真，信号线的终端应该做到阻抗匹配。为了便于应用，可以近似地认为单铁线特性阻抗约为10OO欧，双铁线约为1500欧，双铜线为600欧。对一般扩音机来说，信号往往从唱片插孔输入，且为高阻抗，这时可采用图1的接法。R是匹配电阻，可用1500欧、功率为数瓦的线绕电阻或碳质电阻。B是隔离兼降压用的输入变压器，唱片插孔要求0.12伏电压，因此要经过B把信号电压降低到0.5伏以下，可用10瓦有线广播用户变压器作为代用品（图2）。把四组60伏线圈串联起来变成240伏，即从它的1、8两端输入。出线接10伏或20伏，以唱片旋钮旋到一半左右为准（对一切高阻抗输入端都可采用图1的接法），也可以用一般6P1管输出变压器作为信号输入变压器的代用品。这样用R来达到阻抗匹配的目的，用变压器降压来取得合适的电压，同时使双线信号线转变为一端通地的输入端。由于输入变压器次级交流阻抗只有几欧到十几欧，就不必用隔离线，也不会受其他线路干扰，而且频率响应很好。这些都是可贵的特点。不可在次级串联任何电阻（例如用来降压），因为这样会引进杂声或其他串扰。
对于平衡输入式且输入阻抗为600欧的设备，例如TY型广播机或控制台，原则上可以不经过变压器直接接到机器上。但是600欧的输入阻抗对线路是不匹配的，还可能因雷电使机器本身的输入变压器被打坏，因此还以采用一只隔离变压器为佳，这样就可以使外线1500欧特性阻抗与设备600欧输入端匹配。下面举例说明：

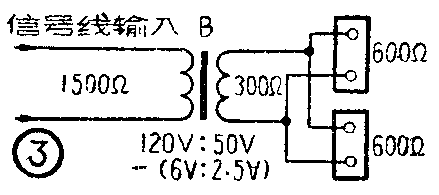

例1 县站送出12伏信号，经过3.0毫米双铁线35公里到放大站后，电压约有6伏（阻抗匹配情况下），放大站用TY型机器，需要信号2.45伏或略大一些。两部250瓦机架输入端并联后，输入阻抗为300欧，因此所接输入变压器的阻抗比为1500欧：30O欧，电压比为\(\sqrt{15}\)00：300，即2.24：1。采用10瓦用户变压器作为代用品，初级接120伏，次级接50伏，电压比为2.4：1。这样就做到了阻抗匹配，实际信号电压为2.5伏，基本上合用，接法如图3。

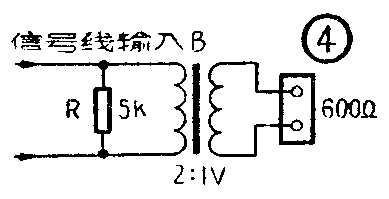

如果只用TY机架中的一部250瓦，输入阻抗为600欧，可以用2：1变压器如图4接法，阻抗比为4：1，TY机输入阻抗600欧，反射到初级为2400欧，再并联一只5000欧线绕电阻后，阻值为1600欧，于是就基本上做到匹配了。
例2 情况同例1，但信号送到TY机控制台线路输入端，电平为0.775伏，阻抗仍为600欧。由于信号电平不能过高，采用4：1变压器降压，把6伏降为1.5伏，送端电压适当降低一些，或将控制台输入控制开小一些就成了。这样阻抗比为16：1,600欧反射到初级阻抗为9600欧，再在初级并联一只2000欧电阻后，成为1650欧，与3.0毫米双铁线特性阻抗1680欧恰好匹配。
由此可见，用音频传送节目，输入端需要解决两个问题，就是信号电平大小要合适，阻抗要匹配。
防止回串啸叫 实践证明，用音频传送信号最易发生回串啸叫。这是由于输出输入端的频率相同，如反馈到输入端的信号满足了1-βK=0的条件（β是反馈百分比，K是放大器的增益），就使放大器变成了音频或超音频振荡器。为了防止啸叫，要注意：
1．在广播放大站机房内，信号输入线和输出线要尽可能远离，不可同方向引入，更不可把线路扎在一起。
2.信号线应该用双线输出。干线也应该用双线。输入和输出线不宜同杆架设，并且线路质量要好。如果其中一对线中有一根对地不平衡，就会引起回串。
3.用户线大都是单线，很容易引起回串，不宜挂在信号线杆上，也不宜和信号线靠近或平行架设。必要时可试用图5的办法来消除回串。因为用户线（甲）和（乙）的相位是相反的，当负载调整恰当时，对信线的回串可能对消一大部分，达不到起振条件，就不会啸叫了。
4．如果线路安排不合理，已经发生了回串啸叫现象，一时无法改善，在不串扰电话前题下，可以采用提高信号电压，降低扩音机增益的办法临时解决，但信号线送端电压不宜超过30伏，信号输入不从唱片级输入，而改从后一级输入。唱片级信号需要0.12伏，后一级约需2～4伏左右。减少了一级放大后，增益低了，相移也少了，这样就可能消除啸叫。（本刊根据来稿整理）
