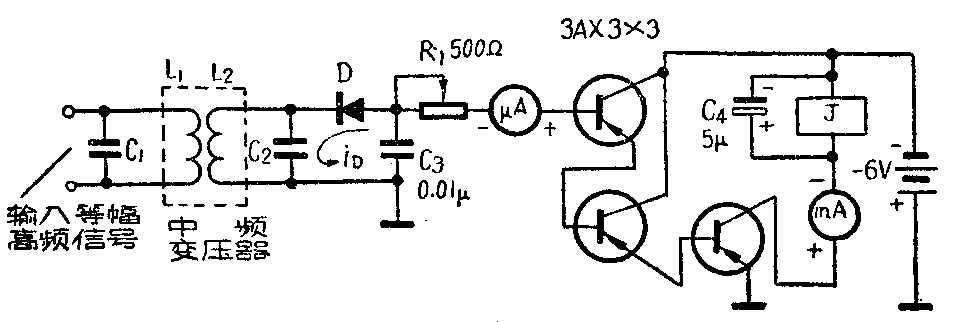

在工业生产中，常常需要把微弱电流加以放大，用来驱动继电器。在无线电遥控制系统中，接收机收到等幅信号经检波后，在检波器负载中可得到很微弱的直流电流（几微安到几十微安）。一般灵敏继电器的动作也需要3毫安左右的电流。因此需要将这一微弱的直流电流放大到3毫安以上，才能使继电器动作。在无外来信号干扰的情形下，为了使发射机节省一个调制器可以采用等幅信号。又如在光电控制中，也需要把光照所得的微电流加以放大。这些都可采用如图所示的半导体管电流放大器。
直流放大器是利用半导体管的电流放大原理进行工作的。共集电极和共发射极接法均可使电流放大。图中第一级和第二级为共集电极电路，前级的负载为后一级半导体管的输入阻抗。第三级为共发射极电路，继电器接在集电极电路中。继电器如接在发射极电路中，则因继电器直流电阻的存在，会构成电流负反馈，而使放大倍数减低。
当等幅信号进入接收机时，在检波器负载上流有微弱电流。检波器的负载实际上就是半导体管的输入阻抗。由于第一、二级为共集电极放大电路，所以输入阻抗很高（约在100千欧以上），从而检波器的检波效率较高。
这种放大器的电流放大倍数可达一两千倍，末级最大输出电流为20毫安左右。但再想增加输出电流就有困难了。因为半导体管在很小或很大的偏流下工作时，电流放大倍数β都较小，所以当输入电流过小或过大时，都会降低半导体管的电流放大倍数。另外，当无输入直流偏流（即无等幅信号）或将第一级基极开路时，末级仍有近1毫安的直流电流，这是因为半导体管具有反向饱和电流I\(_{ceo}\)，前级的Iceo被逐级放大的结果。所以需要选择I\(_{ceo}\)非常小和β较大的半导体管，才能获得良好的效果。实验证明再增加放大级数也不能增加电流放大倍数，因为级数多了仅由半导体管的Iceo就可使末级输出电流饱和。R\(_{1}\)电位器的作用是减少无输入信号时的末级集电极电流，如管子的Iceo很小，可将R\(_{1}\)旋至短路。为了消除检波后的等幅信号的寄生调幅电流加到继电器上，用电容器C4傍路。
放大器的输入电流用微安表测量，输出电流用亳安表测量。在读取输出电流时，输入端的微安表应短路，否则会减低电流放大倍数。仅在测量时，电路中接电流表，工作时应去掉。（梁大璋）
