最近因工作需要，从现有条件出发，改装成功简单的音频振荡器，线路如图1。它的特点是省去一只售价较高的音频变压器，而采用阻容文氏振荡电路；另外一个特点是双三极管合用一只阴极电阻，存在较强的负反馈，所以振荡频率比较稳定，音质也较好。

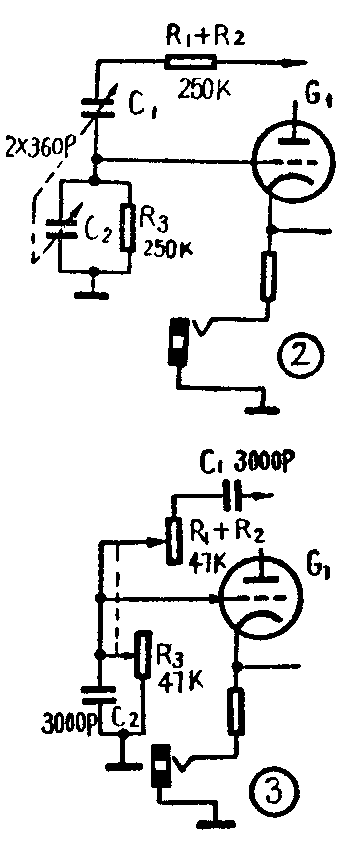

采用图中所示零件数值安装时，其振荡频率约在500～700赫左右，调节电位器R\(_{1}\)可以改变振荡频率。振荡器的振荡频率和R1+R\(_{2}\)、R3、C\(_{1}\)、C2的数值有关，减小它们的数值时，振荡频率提高，增大数值则频率降低。如嫌频率调整范围不够宽，可将阻容移相和选频网络改按图2或图3装置，采用双连电容器或双连电位器来调节振荡频率。
这个振荡器的输出功率能满足四、五十人同时抄收电码。如果不需要较大的输出功率，可以将6P1与6Z4合用一只6N1，一半作整流，一半作功率放大，可以节省装置费用及电源消耗。
