这里介绍一个具有调谐高放的来复式半导体单管机，由于增加了一组调谐回路，灵敏度和选择性都较一般再生来复式单管机有所提高，并且克服了高、低频段再生力不均匀的现象，使整个中波段收听效果良好。

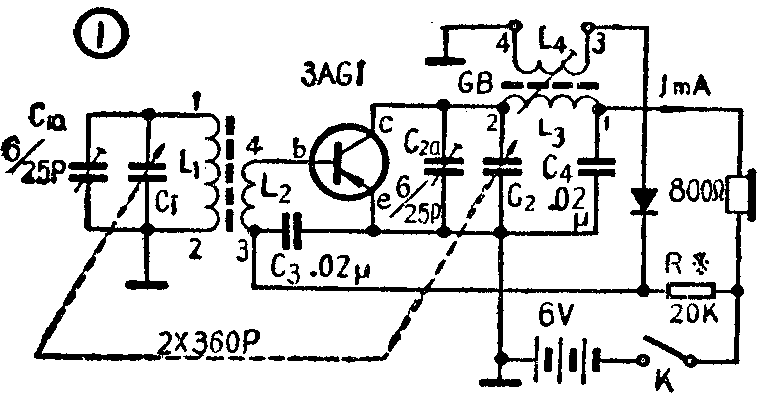

电路见图1。高频变压器GB的初级线圈L\(_{3}\)和C2组成另一个调谐回路，作为高频放大级的负载，被放大后的信号耦合到次级L\(_{4}\)，由二极管进行检波。C3和C\(_{4}\)是高频旁路电容器。检波后的音频信号电压降落在电阻R上，再经L2送至三极管基极进行低频放大，于是在耳机中便听到被放大后的低频信号。

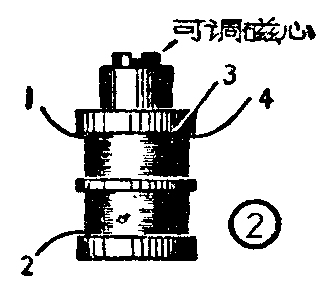

高频变压器是利用一只废可调磁心式中频变压器的线圈框来改绕的（图2），线圈框原来分成两格，把原来的线圈全部拆去，改用直径0.1毫米的漆包线绕32圈为次级（3～4），在次级上叠绕初级（1～2），用同号线共绕125圈，分绕在两格里，在已绕次级线圈的一格内绕50圈，另一格内绕75圈。磁性天线用10×140毫米磁棒,用5×0.07毫米的多股丝漆包线，初级（1～2）绕65圈，紧接着绕次级（3～4），按同方向绕9圈。始端和末端接法应照实体接线圈3中的号序，不能接错。双连电容器C\(_{1}\)和C2是用360微微法的。微调电容器C\(_{16}\)和C2a是两只6～25微微法的云母绝缘微调电容器，这两只电容器装得不能互相靠近，防止杂散电容会引起反馈产生振荡。这架收音机从电路上看来，虽未接成再生电路，但因半导体管的输入和输出端都是谐振电路，而半导体管内部的极间电容又比较大，故实际上是有再生作用的。三极管是3AG1型，其他高频管也可以。二极管用一般检波二极管。
装制时应注意不使产生振荡，同时又要有一定的再生作用。除了集电极电流不能过大外，各零件的位置安排也要注意。双连的两组定片之间要有一片接地的金属片作为屏蔽，才不致产生振荡现象。
调整时，先调偏流电阻R，使集电极电流为1毫安，阻值约在20KΩ左右。然后把双连旋到频率最低端收一电台，调整高频变压器磁心使声音最响，音质最好，而又不产生再生叫声。低频端调好以后，再旋可变电容器收听一家频率高端的电台，调整微调电容器C\(_{2a}\)使声音最大，但又无尖叫声。如发现高频端无再生作用时，可在双连两组定片之间加入一微量耦合电容，即C1定片上焊接一段长约3厘米的硬接线，把这段线朝C\(_{2}\)定片的方向扭弯一些（参阅图3），即可增强再生作用。
