在制作和检修一些电子设备时，常常需要使用或更换不同数值的元件。在常用的无线电元件中，电阻和电容器均有各种标称数值，可供选用，惟独电感元件多须根据需要自行绕制。对于许多维修单位说来，一般设备都不是十分齐全的，对于电感测量常感不便。下面介绍一个简单的测量电感的方法，所花代价不大，但使用起来却很方便，而且有一定的准确度。

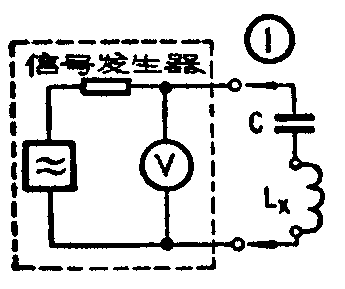

即使比较小的维修单位，一般也备有高频信号发生器（如XFG－7、580型等）。只要将信号发生器产生的高频信号，送到一个由被测电感L\(_{x}\)和一已知容量的电容C所构成的串联电路（图1），找出该串联电路的谐振频率f0，即可由公式
L\(_{x}\)=1(2πf0)\(^{2}\)C
算得被测电感L\(_{x}\)的数值。
谐振频率f\(_{0}\)可以从信号发生器上输出电压表的指示加以判断。理想的串联电路（无损耗）对其谐振频率的阻抗为零（电抗互相抵消），故在串联电路与信号发生器谐振时，信号发生器的输出端等于被短路，电表的指针应迅速指到零，而对于其他的频率，电压表仍有输出指示。但实际的电感、电容元件并非理想元件，总存在一定的损耗电阻，因而在谐振时指针并不完全指到零，而是指到某一最小值。
为了使用方便，可以选取适当的电容器，作为串联电路中的电容，最好是选用容量较为稳定的，如云母或磁介电容器，并作出电感和谐振频率的曲线。这样在测量时只要找到谐振频率，即可从曲线查得相应的电感量，从而免除运算的麻烦。

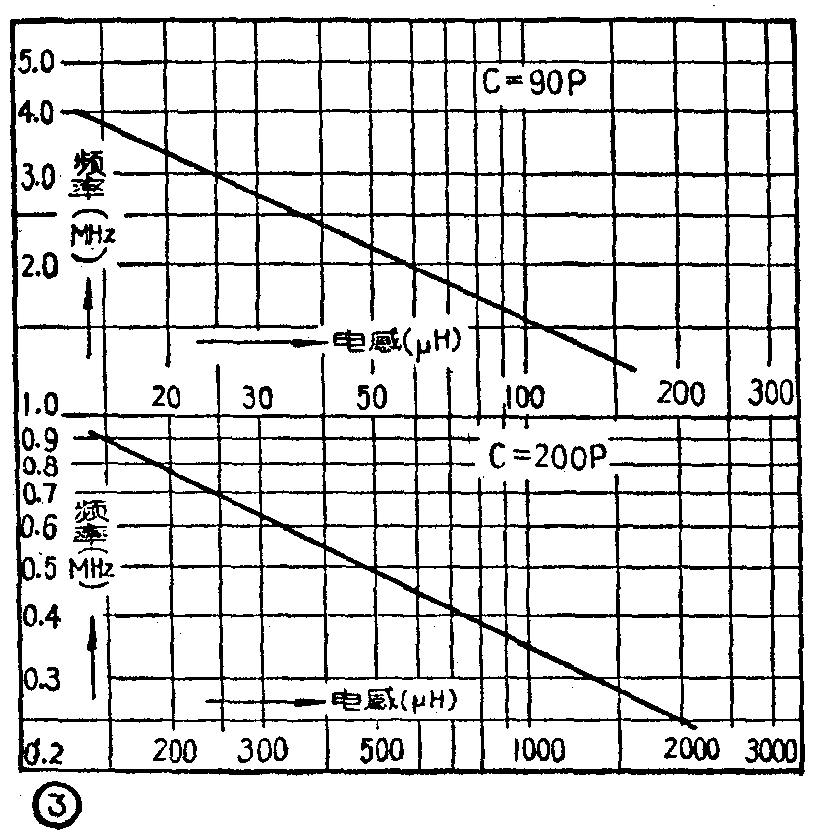

图2是一简易电感测试器实例，其曲线如图3所示。图中由于采用双对数坐标纸，因而绘得的曲线为一直线。
在图2中信号发生器把信号送到1—1′端（可用两个接线柱），而被测电感则接到2—2′端。为使用方便，2- 2′端可用两个鳄鱼夹，以便将被测电感的两上线头夹住。
另外，在绘制曲线时，最好采用实验的办法，而不用计算的数据。因为实际上在这里还存在有分布电容，用计算的办法无法对分布电容作出正确的估计，所以按计算数据作出的曲线误差可能会很大。由于采用双对数座标，频率和电感之间的关系变成一条直线，这样用实验方法来作出这一关系并不麻烦，只要找出两个点，然后把它们连起来并加以延长，就可以了。

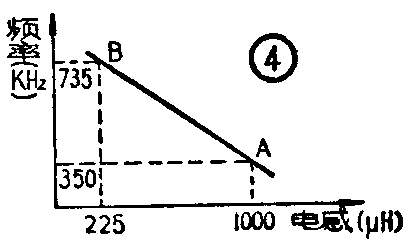

例如，第一档C=C\(_{1}\)=200微微法时，绘取f0-L\(_{x}\)曲线可用如下方法进行：先找好双对数座标纸（文具店有售），标出横座标各个电感数值和纵座标的频率数值。再找两个已知电感数值的线圈，例如用美通553A线圈之La（LA和E之间），其电感值为1毫亨，即1000微亨。将这一线圈接于2—2′端，在1—1′端送入信号，找出其谐振频率为350千赫，于是可找到一个点A。又553A线圈中的回路线圈L（G和L之间）的电感为225微亨，并测得其谐振频率为735千赫，于是又得到另一点B。将A和B两点连起来并延长之，就得出这一频率和电感的关系曲线（图4）。
另一档的曲线亦可如上法进行。另外，如果需要测量电容，则按同理可以用固定的线圈（电感），而绘制出电容和频率的曲线。(林俊昌)
