木材厂锯木时，锯条遇到木材中的金属物（如排钉，弹片等）时，就会使锯条断裂，影响生产，甚至发生工伤事故。为防止这类事故发生，我院和闸北木材综合加工厂等几个单位制作了一台金属探测器，用来探测木材中的金属物？当被探测木材在传送带上以高于每秒1米的速度通过探测线圈时，如果木材中藏有2寸以上元钉，就能产生信号，使继电器动作，发出告警信号或控制电动机使传送带停下来。木材中有1\(\frac{1}{2}\)寸元钉时，除了在灵敏度最低的位置（线圈中央）以最不利的方式（与线圈垂直）通过线圈的场合外，也能被检测出来。线圈面积和灵敏度有关系，现在用的线圈是65厘米×65厘米的方线圈（当然圆的也可以），如果容许缩小线圈面积，灵敏度还可以提高。

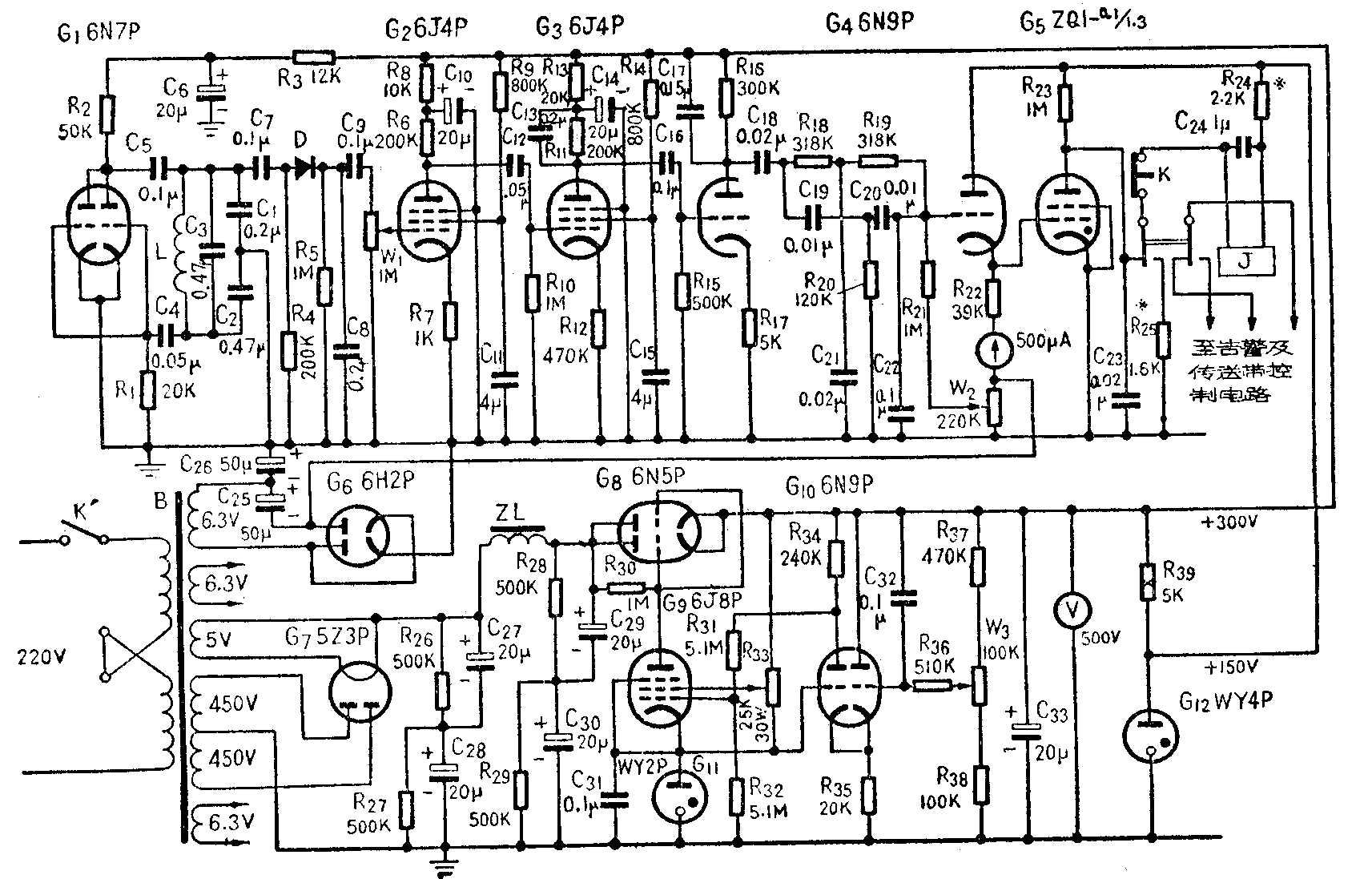

探测器由探测线圈、振荡器、检波器、阴极输出器、继电器控制电路和电源等几部分组成。具体电路如图所示。
电子管G\(_{1}\)（6N7P）用来产生振荡，振荡电路为电容三点式电路。振荡线圈L（即探测线圈）为探测器的重要部件，在绝缘性能好的胶木板构成的线圈框架上，用4股22号漆包线分五层密绕200圈，每层40圈，宽度约10厘米。线圈绕好后用环氧树脂密封。振荡器的振荡频率为1千赫。当有金属物通过振荡线圈时，振荡线圈的交变磁场使金属物磁化（磁性金属）及产生涡流（磁性及非磁性金属），由此而产生损耗，将影响振荡器，使振荡幅度发生变化。
振荡器输出由半导体二极管D检波。当金属物通过线圈，振荡器输出幅度产生变化时，检波器负载R\(_{5}\)上的直流电压亦随之变化，产生一脉冲。它的基频不到1赫。此信号由G2、G\(_{3}\)（两个6J4P）和\(\frac{1}{2}\)G4（1;26N9P）组成的阻容耦合放大器放大。电位器W\(_{1}\)用以调节放大器输入端的信号。为了减少50赫以上的干扰输出，在G3的屏极负载上并联一0.2微法的电容C\(_{13}\)和在G4屏极负载上并联0.15微法的电容C\(_{17}\)。
放大器的输出为正脉冲，经过双T型滤波电路（50赫）加到阴极输出器（6N9P的另一三极管单元）的栅极上。电子管G\(_{6}\)（6H2P）作倍压整流，供给阴极输出器的偏压。
阴极输出器的输出直接耦合到闸流管G\(_{5}\)（ZQ1-O．1/1.3）的控制栅极上。没有信号时，闸流管的栅极电位由阴极输出器的偏压决定，偏压的大小可以用电位器W2调节。当输入正脉冲时，闸流管着火。闸流管导通后，继电器线圈中有电流通过，原来接至闸流管屏极的常闭接点断开，因为闸流管屏极负载电阻很大（300K），以致闸流管熄灭。此时由于常开接点闭合，继电器线圈中仍有电流，保持吸动。继电器的另一组接点用以控制告警电路及电动机电路。按钮开关K作复位用。R\(_{24}\)、R25和继电器线圈电流有关系，要根指具体继电器来决定。
电子管G\(_{7}\)（5Z3P）作全波整流。G8、G\(_{9}\)、G10和G\(_{11}\)组成稳压电路，供给300伏稳定的直流电压，G12供给稳定的150伏直流电压。
探测线圈与仪器之间，必须用金属隔离线连接。线圈与仪器都必须防震。线圈附近不得有大的金属物和运动的金属物。
使用时，先调节电位器W\(_{3}\)，使直流电压表指示在300伏。电子管预热后，调节W2使木介质进入探测线圈时，闸流管不导通，继电器不作误动作。但为了提高灵敏度，在无信号时，闸流管栅极电位应接近着火电位。
如交流电源电压波动较大，应采用交流稳压器稳定之。(上海师范学院物理系)
