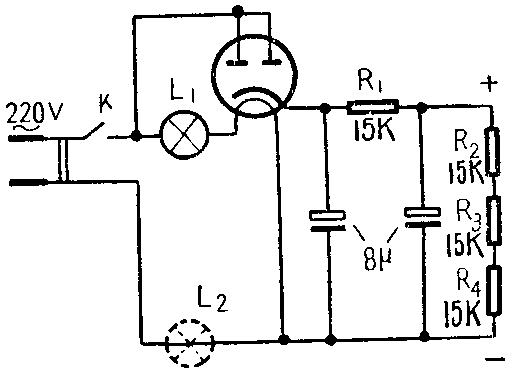

在开展课外无线电小组的活动中，我们使用了一种轻便易制的直流电源。它不用电源变压器。直流输出可得几种不同数值的电压，作直流五灯超外差式收音机或其它简单直流收音机乙电电源，非常方便。电路如图，采用6H2（6X2П）双二极管，作半波整流联接。L\(_{1}\)为220伏60瓦白炽灯泡，作6H2的灯丝降压电阻，以限制其灯丝电流不致超出额定值，保证电子管正常工作。R1为线绕电阻。R\(_{2}\)、R3、R\(_{4}\)为碳质电阻，作整流器的负载电阻，使本装置在无负载时滤波电容器不致被击穿，同时也作分压器以取得几种不同数值的电压。L1兼作照明和指示灯。
在长期供作直流收音机乙电源使用时，为了节约用电和避免强光刺眼，L\(_{1}\)改用4微法日光灯电容器，而另串联一6.3伏小电珠L2作指示灯。在这种情况下使用时，应注意不要在未关去电源开关K之前装卸L2，否则易将L\(_{2}\)甚至管子的灯丝烧断。但在保持L2和管子的灯丝与电路良好接触的情况下，我们用这种直流电源来给直流五灯机的乙电供电，一年多来效果很好。
这种电源因电源进线一端直接收音机底板，使用时应注意安全。（罗汉炯）
