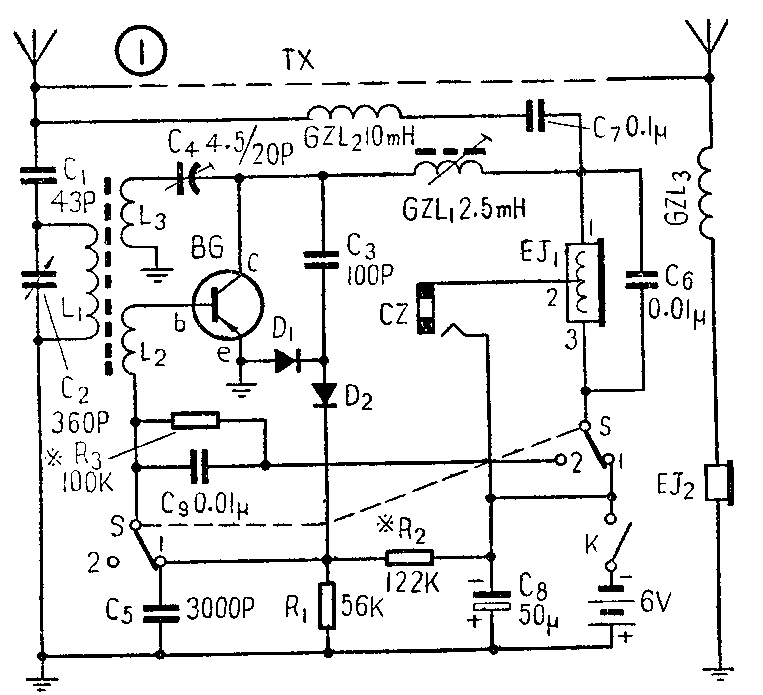

这里介绍一架收音和电码练习两用的半导体单管机，还能供住在相邻地方的两个人同时收听广播。它的线路如图1。从图中可以看出，它基本上是一架再生来复式半导体单管收音机，加了几个元件之后，和邻居之间便以共同架设的天地线联系起来，从而可以进行有趣的实验。
它的工作原理分述如下：
收音 从天线TX上接收来的高频信号，经C\(_{1}\)耦合到由C2、L\(_{1}\)组成的调谐回路，选择出所需要的电台信号，经L2耦合至高频三极管BG的基极b，放大后从集电极C输出，再由C\(_{3}\)送至D1、D\(_{2}\)进行倍压检波。而另一部分高频电能，则经C4、L\(_{3}\)反馈产生再生。检波后的低频成分复经L2送至基极，进行来复式低频放大。被放大后的低频信号经高频阻流圈GZL\(_{1}\)送至耳机EJ1，使其发声。还有一部分低频电流，则经C\(_{7}\)、GZL2、TX和GZL\(_{3}\)到达邻居的耳机EJ2。这样一来，自己和邻居就可以同时收广播。
在这里，C\(_{1}\)有两种作用：一是把高频信号耦合到调谐回路，一是防止从C7输送来的低频信号，经L\(_{1}\)向地短路。GZL2是为了防止高频信号经C\(_{7}\)、C6向地短路而用的，不能省去。GAL\(_{3}\)是防止使用EJ2时对电路的工作有影响而加用的，数据不限。

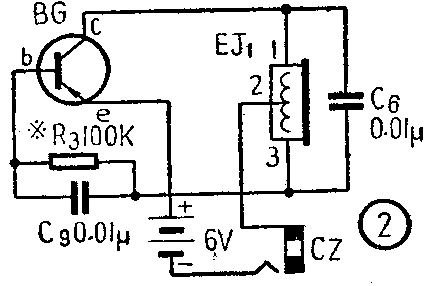

电码练习 把双刀双掷开关S投到2的位置，从插座CZ中接入电键，就成为一部电码练习振荡器。由于振荡器产生的是低频振荡，C\(_{3}\)、C4、L\(_{2}\)、GZL1等小电容小电感起的作用极微，可以忽略不计，因此，它的等效电路如图2所示。EJ\(_{1}\)是用头戴式双耳机中的一只，CZ的接线是从耳机内两线圈之间的连线2端引出的。这时耳机可看成是一个“自耦变压器”。C6和耳机1～3间的线圈组成振荡回路，2～3组成反馈线圈，当集电极电流有变化时，通过耳机线圈的自感作用，由C\(_{9}\)反馈到半导体管基极，形成正反馈而产生低频振荡。由于这里的“自耦变压器”是个电声元件，所以，它既能作为振荡回路的一部分，又能发出声音来。R3的数值需要调整，使能产生振荡并使音量和音调适合自己的要求。在进行电码练习时，邻室的耳机也同时发声。
磁性天线可用长140毫米、直径10毫米M4型磁性瓷棒。用7股编织线绕54圈为L\(_{1}\)，再用同号线在L1上绕5圈为L\(_{2}\)（要绕在L1接地端），在另一线圈管上绕20圈为L\(_{3}\)。

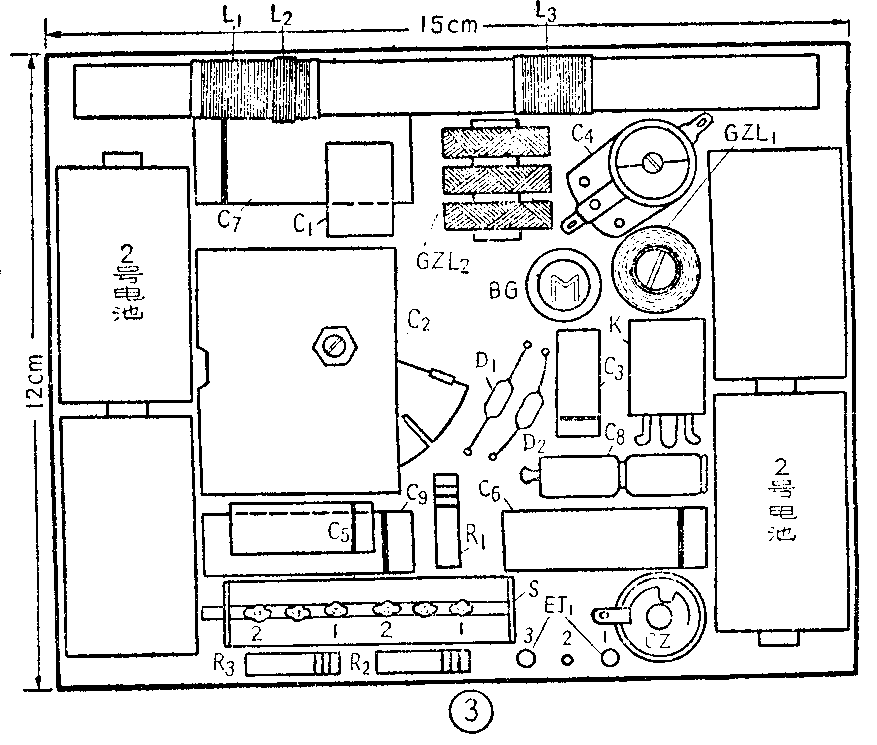

收音机调整时，可调节R\(_{2}\)的数值，使BG的集电极电流为2毫安左右。GZL1最好用可调磁心的，以便调节得电台频率高低两端的再生较为均匀。整机元件在底板上的装置如图3。（杨锡福）
