最近试装了几部采用调整高放式电路的半导体管收音机，效果很满意。一般普及型机多采用一级高放三级低放的来复再生电路，其缺点是选择性差，再生过强时常会啸叫，音质较差，灵敏度不够高，而且受电池电压或环境温度变化影响较大。采用调整高放式电路，这些缺点得到很大程度的改进。根据装成的机器实测灵敏度约为5毫伏／米，可与简单的超外差式机相比，当电池电压下降到70％时仍能正常收音，而且通频带宽，音质很好。选择性较超外差机稍差，但在远离强力电台的广大农村收听时却是十分满意的。装制成本与一般普及型电路差不多，制作与调整也并不很复杂，是普及型机可以采用的改进电路。
电路原理
图1为本机电原理图，BG\(_{1}\)、BG2用两只高频管作两级高频放大，第一级为调整式高放，输入回路与集电极回路同步调谐，由等容量双连可变电容器C\(_{1}\)、C2完成。集电极槽路线圈为一高频变压器（B\(_{2}\)），为了得到较好的选择性，集电极由初级线圈的\(\frac{1}{4}\)抽头处接入。第二级由其次级线圈取得信号进行不调整高频放大。放大后的高频信号通过高频变压器B3耦合到二极管进行检波，其高频分量经C\(_{7}\)、C4旁路通地，而音频信号经C\(_{7}\)、L5耦合到BG\(_{2}\)基极再进行来复低放。低频变压器B4为BG\(_{2}\)管低放的负载，通过其对称反向的次级，来推动BG3和BG\(_{4}\)管作推挽功率输出放大。C6是为了完成B\(_{3}\)初级高频通路用的，它对高音频也有旁路作用，其值不宜过大。R3作用有二：一是取得负反馈以稳定工作点；二是防止高频管在调机中或其他情况下过荷损坏。R\(_{6}\)、C5对BG\(_{2}\)管工作点也略有稳定作用，但主要目的是为了注入负反馈，它能增加一些选择性，改善音质。电位器R1是用来调节BG\(_{1}\)管偏流，改变其增益，控制音量。
元件制作
磁性天线：用4.5×17×100的M4扁磁棒，在可移动的两纸套筒上用多股丝漆包线平绕，L\(_{1}\)为58圈，L2为5圈。
高频变压器B\(_{2}\)：用可调磁心骨架，也可拆用旧调感式中频变压器心骨架，把原线拆出改绕，先绕120圈为初级，在30圈处抽头为⑥，始头为⑤，可分两段乱绕，再在初级外边绕12圈为次级。
高频变压器B\(_{3}\)：为了减小高频磁场的杂散耦合，采用闭合磁路的小磁环绕制，用旧电子管机中频变压器骨架中拆出的小磁环一只，初级穿绕180圈，次级绕270圈。穿绕时可用双线并绕法，取0.08毫米（44号）高强度漆包线两股各长约1米，双线绞合，线端用缝衣针穿引绕制，绕好后分别把头尾的两线头分开，把不通的两根线相连接，使双线成串接，这样电感量约为2～3毫亨。次级可取两股长约1.6米的同号线用同样方法绕制。
输入变压器B\(_{4}\)：用市售2：1＋1小型变压器（若用3：1＋1也可）。
输出变压器B\(_{5}\)：用市售200＋200：8Ω小型变压器（若用8：1推挽输出变压器也可）。
装配

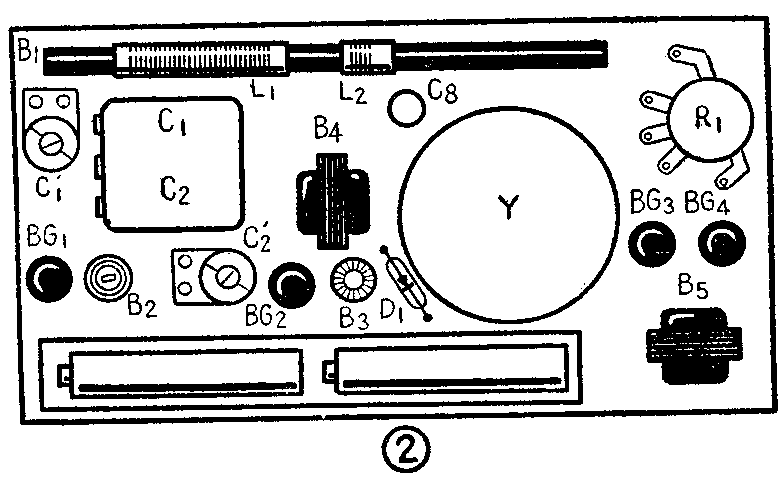

高频部分元件位置的安排关系较大，不恰当时会产生反馈寄生振荡。但由于半导体管阻抗较电子管为低，因此装配起来还是容易成功的。如果位置安排得当，其高频变压器不加屏蔽也不致产生寄生振荡。一般原则是B\(_{1}\)2\(_{3}\)三个高频磁场元件不能相互靠近，B1\(_{2}\)宜在双速可变电容器两侧，补偿电容器C1′、C\(_{2}\)′也宜在双连相对应的两侧，C2′不宜与B\(_{1}\)、C1、C\(_{1}\)′相近。整机元件安排如图2。如果装制位置较大的台式机，可将BG1管、B\(_{2}\)、R3、C\(_{3}\)和C1′放在一只中频变压器罩子里，其他元件除磁棒不宜靠近扬声器和B\(_{3}\)外，别无严格要求。
调试
工作点的调整：分别调整R\(_{9}\)、R4、R\(_{2}\)使各级在无信号时的集电极电流如图中所列数值。调试可由末级向前调，当调试BG2工作点时如果电位器R\(_{1}\)关至最小（开关未切断）仍发生寄生振荡叫声，可将B3高频变压器次级两个头对调一下，叫声即可消失。如果拆除R\(_{7}\)叫声消失，则为负反馈接反，须把B4或B\(_{5}\)次级两个头的接线对调一下即可。在调试BG1管工作点时须把R\(_{1}\)开至最大，改变R2数值使电台声音最大而不产生寄生振荡为止，或者在继续减小R\(_{2}\)时声音无显著增大为止。BG1管的工作点在同步调整以后还须再略加修改，调整时如果发现啸叫也可把L\(_{5}\)两个头对调一下试之。
同步调整：高放同步的调整可以做到每点跟踪，关键在于双连可变电容器的容量同步。调整步骤如下：
1．将L\(_{1}\)放在距磁棒一端的\(\frac{1}{4}\)处，L2放在磁棒中间，调整B\(_{2}\)磁粉心使低端电台（例如560千赫中央台）声音最响。
2．将C\(_{1}\)′放在最大容量的一半位置，调整C2′使高端电台（例如1500千赫上海台）声音最响，或用信号发生器调试。
3．核对频率刻度：如果低端不准，可移动L\(_{1}\)位置，并相应调整B2的磁粉心（L\(_{1}\)向磁棒中间移时电台位置向上移），高端不准，可调整C1′和C\(_{2}\)′，并重复作上述同步调整。
4．逐点同步调整可用拨动C\(_{1}\)、C2双连可变电容器动片开花片叶来达到，其步骤是由高端向低端逐点调试，在上述高端同步调整以后，在C\(_{2}\)′的动定板之间做起记号来，分别选择1200千赫，1000千赫，800千赫左右的电台（例如1210千赫，990千赫，790千赫上海台），再调整C2′使声音最大，如果C\(_{2}\)′容量较高端为小（或为大），则可把在这位置时C2旋进定片中的动片开花片叶向外（或向内）拨动一点，使这位置C\(_{2}\)的容量减小（或增大），一直达到C2′在原来位置最响为止。如果C\(_{2}\)的动片开花片叶向内拨动的余地不大时，则可把C1的对应位置的动片开花片叶向外拨一点，使电台位置向上移一点，也能达到同步。在上述步骤进行时，低端的同步也略有影响，因此还须把B\(_{2}\)的磁粉心重复调试。
5．L\(_{2}\)的位置可根据选择性的要求与L1靠近或远离，必要时也可适当增减圈数。
其他
选管：
BG\(_{3}\)，BG4可用3AX3一类的合金小功率管，其β和I\(_{ceo}\)值要求接近一致，β高的管子声音大一些。BG1和BG\(_{2}\)可用一般高频三极管，BG2宜选用β大一些的，因为它担任来复低放，一般宜在60以上。BG\(_{1}\)为β小一点的也能用。
高频变压器圈数的调试：
L\(_{5}\)的圈数根据管子参量不同有其最佳值（阻抗匹配），可实际增减试之，根据经验是绕多了灵敏度增高，但选择性略差，也容易啸叫。L5的圈数少些或L\(_{4}\)的抽头低些灵敏度略低但BG1管的工作点电流却可调得较大也不至啸叫。L\(_{6}\)的电感量宜在2～3毫亨之间，L7的圈数也可实际调试决定，两倍于L\(_{6}\)的圈数（升压比为1：2）时，灵敏度比较高，但易啸叫，一般宜在1.2倍至1.5倍之间。
最后，本线路略加修改，可以成为两级来复低放电路，其灵敏度还会有所提高，其方法是把检波后的信号通过C\(_{7}\)接到L2的下端，再在L\(_{4}\)下端串接一只低频负载电阻（＜1千欧）并增加一只高频旁路电容（.01微法）和一只耦合电容器（5微法）接到L5下端完成音频放大通路，并相应在供电回路加接阻容去耦电路防止音频寄生振荡。这样就变成了两级高放三级低放的电路，更充分地发挥半导体管的效能。但经试验结果音质尚不理想，有待实验改进。（朱剑和）
