最近装置了一架单双管两用来复式半导体管收音机，元件少，装置容易。当耳塞机插入插口时，功放级线路切断，成为一架来复式单管机；当耳塞机拔出，功放级工作，就是一架两管机，用扬声器放音。
本机的电路如图1。它的工作原理和一般来复式二管机相同。这里只着重介绍一下元件的选用的装置。
半导体管BG\(_{1}\)用高频管，我用的是3AG12（П402），BG2 用低频管，我用的是3AX3（П6B），二极管D\(_{1}\)、D2则可用任何型号的点接触二极管，一般用2AP3较好。
磁棒用M4φ10×140毫米的，短一些也可，只是灵敏度低些。线圈L\(_{1}\)、L2用7×0．01毫米的多股线照图2绕制，绕线方向要一致。

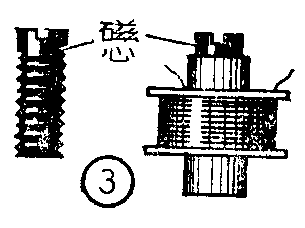

高频阻流圈GZL的电感量为2.5毫亨左右，可用市售的成品。自制时可如图3用一个中周中的螺纹磁心，再用一硬纸卷成一样大小的纸筒，能使磁心旋入，然后用硬纸剪成两个纸环套入纸筒外，用胶水胶牢，在纸筒上用0.1毫米的漆包线乱绕300～500圈即可。
B\(_{1}\)2为输入、输出变压器，要用单臂式的，可采用市售也可自制。具体自制方法如下: 采用市售的半导体输入、输出的铁心，B\(_{1}\)初级用0.1毫米的漆包线绕900圈，次级用同号线绕300圈，变压比为3:1。B2初级用0.12毫米的漆包线绕900圈，次级用0.35毫米线绕120圈左右，初次级间要垫绝缘纸，配用8欧动圈扬声器。也可不用输出变压器，接舌簧喇叭，不过音质较差。
电阻R\(_{1}\)为BG1的偏流电阻，阻值在50K左右，R\(_{2}\)为BG2的偏流电阻，在20K左右，调整偏流电阻的方法和一般半导体收音机相同。使BG\(_{1}\)的发射极电流达到1毫安左右，BG2的发射极电流在8毫安左右即可。调整时可先调BG\(_{2}\)，后调BG1。
插口CZ用市售的小型拾音插口，这时耳塞机的插头应用小型拾音插头了。
本机装置要注意使扬声器离磁棒远些，高频阻流圈在离磁棒3～5厘米之间。B\(_{1}\)2要互相垂直。调节高频阻流圈和磁棒间的位置，可以控制再生。如嫌再生不够，可如图1中虚线所示，在磁棒上加绕再生线圈L\(_{3}\)，约4圈左右，一头接集电极C，一头空着。全部元件装在15×10×3厘米\(^{3}\)的小型塑料盒内。装配如图4。
本机在苏州收听，单管时可听到中央、上海、江苏、安徽等六、七个电台，双管用扬声器时也能收听到四、五个电台，都不需要外接天地线。（杭麟）
