业余制作半导体管收音机时，为了缩小收音机的体积，往往采用2.5寸以下的小型扬声器。这类扬声器的盆径很小，低音频特性较次。为了改善音质，则需采用口径较大的扬声器。但这类扬声器一般盆架又都较厚，占据机箱较大部分空间，所以无法把收音机做成小型的。考虑到上述因素，笔者利用一些废旧材料，制成了一个袖珍式半导体管收音机用的泡沫塑料平板扬声器，效果比较满意，现提供大家作为参考。

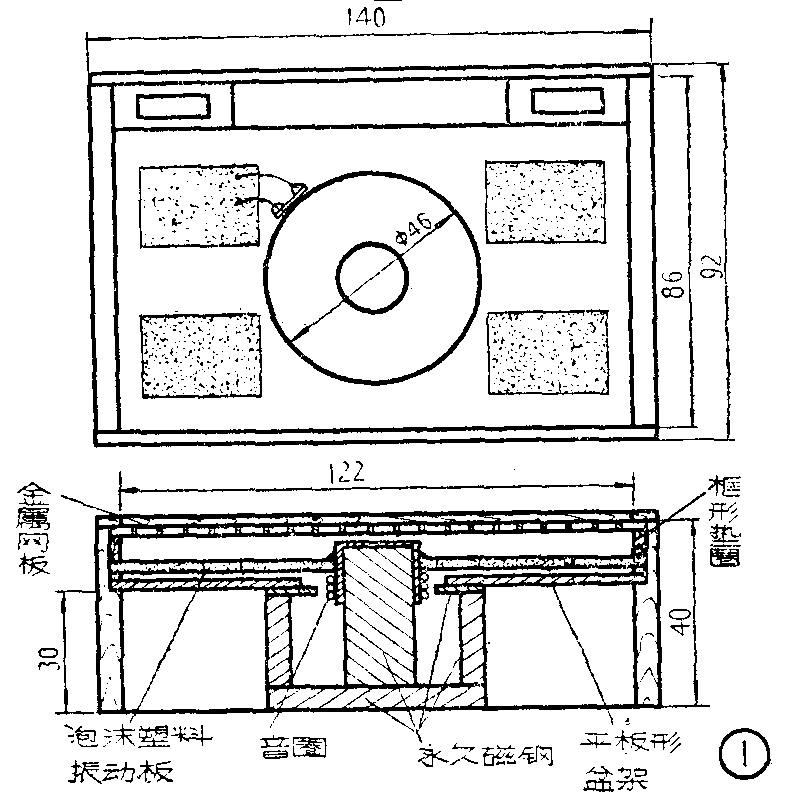

这个扬声器的工作原理是和普通电动式扬声器相同的。它的结构见图1。
扬声器的振动系统是一块硬泡沫塑料振动板。它的面积可以做得和机箱面板差不多大，以利于扬声器的低音频响应。为了尽量压缩扬声器的厚度，使收音机体积小些，盆架也做成平板形，并且省去了圆形弹簧片。这就使总厚度减小到8毫米，和一般五寸扬声器相比，缩减了三分之一，而且结构紧凑。

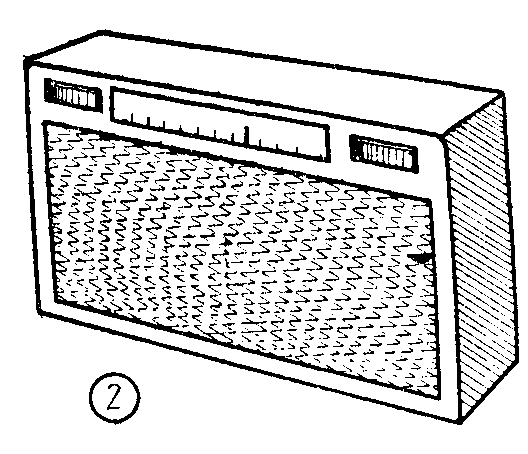

扬声器箱实际上也就是收音机机箱，外壳亦可用塑料垫板（文具店有售）胶合，外貌见图2。
永久磁钢是从旧的五寸电动扬声器上拆下来的。拆时先小心取下音圈，然后拆下盆架。拆时不要猛敲，以防退磁；也不要损坏音圈处的磁场间隙，这样，便可以装上平板形盆架了。磁钢与盆架的固定方式最好照原来的，图1中是用三个铆钉固定的，也可以用胶胶合：或将磁钢圆周用锡焊牢。这部分要装接得很牢固，不能有一点松动。

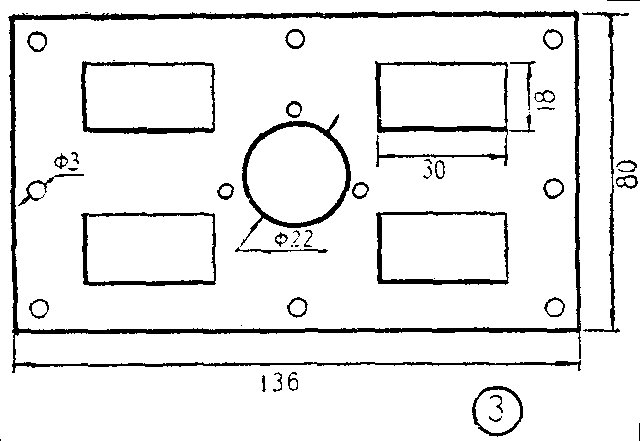

盆架的尺寸见图3，它是用1～1.5毫米厚的胶木板或铝板、有机玻璃板等加工而成的。薄铁片也可以用，但将影响磁性天线的收音效果。图中四个长方部分应挖空，可先用摇钻沿四周钻出一圈孔，便容易挖出，再用锉刀锉光毛边。

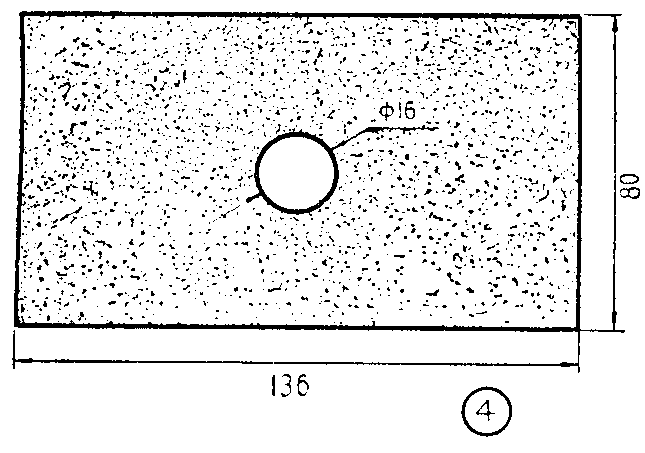

泡沫塑料振动板的加工是制作扬声器成败的关键。材料的密度、面积和厚度对音频响应有直接的影响，必须经过试验确定。在现在的条件下，厚度应在0.6～1毫米内较为合适。薄一点高音频响应较好，音量也大一些；厚一点低音较丰富，音量会小一些。靠近音圈部分要厚些，四周要薄一些。第一次曾做过3毫米厚的，试听时膜片猛振，声音模糊不清，改薄到1毫米左右就好了。加工的方法是先将厚的硬泡沫塑料板用钢锯条锯成厚2～3毫米的薄片，然后用平锉锉成所需要的厚度。要求厚度均匀，不能有破洞、裂缝（如稍有一点，可用万能胶补），否则在工作时会有吱吱声。然后在中间开孔，并用圆锉加工，使与音圈紧密切合。加工后的振动板可先夹在盆架上，用手指按音圈处试试弹性是否合式，其位移情况应和5寸扬声器纸盆差不多。如果太硬，必须再锉薄一点，膜片的其余尺寸见图4。
框形垫圈是用3毫米厚的三合板加工的，可用单面刀片沿钢皮尺在板上刻划，这样加工出来的垫圈光洁整齐。垫圈的外形尺寸见图1，边宽为6毫米，上面的小孔可以在总装完后一起配钻。

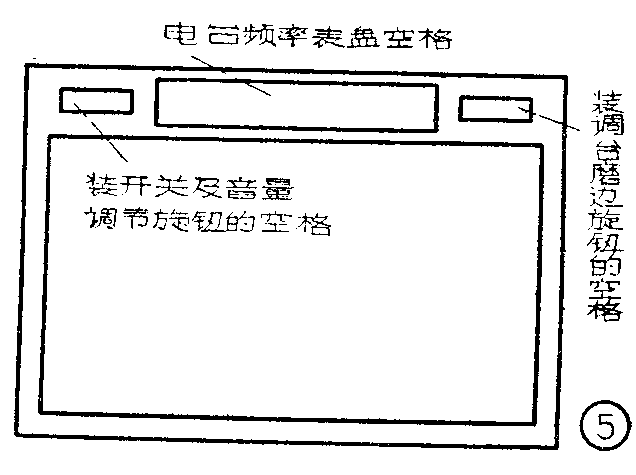

零件加工完毕后开始总装。先在盆架上用牛皮胶（粘木材用的煮胶）或万能胶胶上框形垫圈；再将音圈套在磁极上，并用照相底片剪的小条插在磁极和音圈之间，小条在圆周上的分布要均匀，同时要注意音圈的上下位置，看它是否刚好在磁隙中间。这样，音圈就完全定位了。然后套上振动板，用牛皮胶将板与音圈联接处胶牢。牛皮胶可煮得稀一些，涂起来比较方便，注意切不可将它和盆架一起放在炉子上烘，只要温度稍高一点，振动板就烫坏了。牛皮胶易吸水，使用时留心受潮就可以了。万能胶易溶解泡沫塑料而使振动板变薄, 所以使用时要注意。振动板四周先不胶，用文具夹子夹紧便可以试听了，如果声音太闷，可以松开夹子，取下振动板（连音圈），用细平锉和中等砂纸减小厚度。厚度要均匀，可在强光下观察其透明度来判定。减薄的最低程度由泡孔大小决定。不能锉得太薄，否则会破裂而不能使用。锉时要细心。当试听满意后，再将振动板四周所有部分胶牢，注意音圈位置，否则会出现吱吱的破碎声。再胶上一个带有三个长方形空格的垫圈（见图5），待完全干固后用木螺钉固定在机箱上。取下底片小条，用手指按音圈周围应没有擦碰的声音。音圈引线可先不固定，将引线直接接到五灯收音机的输出端上试听。如有吱吱声，可检查振动板是否胶牢，音圈是否碰极，或引线是否与板相碰等等。最后再胶牢引线，装上金属网板，扬声器就完成了。（王勉）
