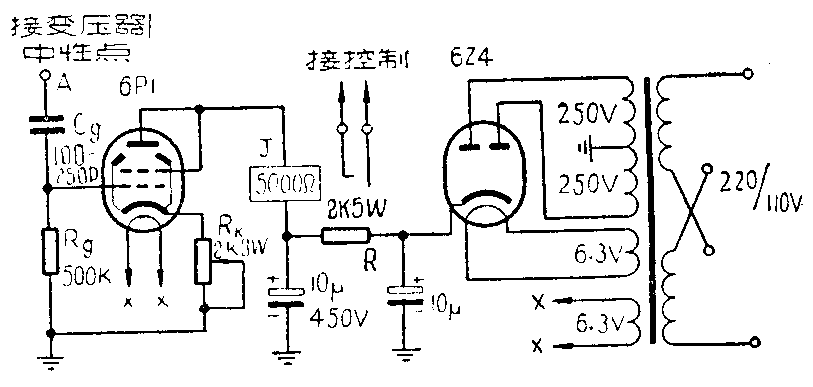

这里介绍的是一种结构简单、动作可靠的触电保护器。可以用在中性点不接地的供电系统中，它的电路如图所示。
端子A接到电力变压器的中性线上。图中绘有接地符号处要可靠地接地。当系统中无人触电时，A端子与大地之间不存在电位差，或电位差很小。此时可调节可变电阻R\(_{K}\)，使继电器动作后，再往回调一点，使6P1的屏流略低于继电器J的动作电流。
万一当电力系统中有人触电时，A—地之间就会出现电位差，通过电容器C\(_{g}\)，在栅极上就会有一个输入电压信号。此时6P1的屏流增加，使继电器J动作，其接点驱动电磁开关，断掉电源，以避免发生人身伤亡事故。
所用变压器为一般5灯或3灯收音机电源变压器。继电器可用电磁极化继电器，以绕组电阻5000～6000欧的为宜,这样恰好和6P1管的内阻相配合。电容器C\(_{g}\)应该采用耐压1千伏的100～250微微拉的云母电容器，或绝缘性能好的其它电容器。至于其它元件都是一般元件没有什么特殊要求。（黄树清）
